这款无线充电器套装内附一个30W USB-C充电器，无线充电板支持手机和耳机同时充电，并具备USB-C和USB-A接口连接数据线进行充电，功能十分全面。下面充电头网就带来这款无线充电器套装的拆解，一起来看看内部的用料和做工。
mophie三合一无线充电器开箱包装盒依旧是经典黑白风格设计，正面印有mophie品牌、产品名称、外不雅观以及卖点描述等信息。
侧面印有产品配件简图。
背面印有产品三种利用场景图以及卖点描述。
包装内含三合一无线充电器、充电器、数据线、旅行收纳包、磁吸金属环以及利用解释书。
旅行收纳包翻盖样式设计，紧张为毛呢材质，拥有良好的疏水性能。
正面还有纽扣以及弹力线赞助固定，设计高端有档次。
此外内部隔层设计，有效避免套装在携带时因直立放置挤成一团，细节值得夸奖。
附带充电器最大输出功率30W，机身通体玄色，高下端外壳磨砂，腰身亮面处理，正面还印有mophie，输出端配备单USB-C接口。
输入端外壳上印有充电器参数
型号：A829-200150C-US4
输入：100-240V~50/60HZ 0.8A
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
PPS：3.3-5.9V3A、3.3-11V2.5A
总输出功率：30W Max
充电器已经通过了ETL、PSE、NOM、NYCE认证。
须要时也可利用这款充电器直接给手机进行有线充电，利用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+、Apple 2.4A充电协议。
并且具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-5.9V3A、3.3-11V2.5A两组PPS电压档位。
附带玄色数据线为CC线，线头外壳磨砂方便插拔，并且还设计有mophie品牌logo。
测得数据线长度约为106cm。
此外还有一个磁吸金属环，这是为非苹果手机用户考虑的，诚意满满。
mophie三合一无线充电器采取一体硅胶带加三个功能模块设计，折叠状态下小巧便携，整体精细都雅，商务气息十足，知足广大苹果用户对高品质的追求。
折叠后两侧空间富余，没有绷紧挤压情形。
边缘的皮革提手上压印mophie品牌logo。
产品展开，功能模块实际上是由手机、耳机无线充电板以及USB-C转A+C板三部分组成，三块功能小板外壳均为塑料材质，表面虽磨砂但整体精细感十足。
在只利用两端个中一个无线充电模块时，可以灵巧只展开一部分，避免霸占桌面空间。耳机无线充电板右侧的硅胶带内嵌入了一组两颗磁铁片。
在手机无线充电板和USB接口转换板间也有一组磁铁片，产品折叠时提到的这两组磁铁便会自然吸附在一起，担保折叠后不会在非人为情形下再散开。
而在耳机无线充电板和USB接口转换板之间的区域印有产品参数
USB-C输入：5V3A、9V3A、12V3A
独立输出：
USB-C输出：5V3A、9V2.22A
USB-A输出：5V2.4A
耳机无线充：5W
磁吸无线充：15W
同时输出：
USB-C+A输出：5V3A
耳机无线充：3W
磁吸无线充：7.5W
产品通过了CE、EAC、NOM、NYCE认证。
耳机无线充电板特写，顶面内凹中央印有无线充电标识，方便用户对齐放置设备进行充电，同时又可以避免耳机盒滑落。
USB接口转换板顶面印有充电器标识、mophie品牌以及两个输出闪电标识。
USB接口转换板侧面一览，对应充电器标识处设有USB-C输入接口。
另一侧一览，对应两个闪电标识处设有USB-A和USB-C输出接口。
手机无线充电板圆形区域覆盖硅胶材质，具有类肤手感，可以稳定手机进行无线充电并避免刮花打仗面，中央印有无线充电标识。
测得耳机无线充电板厚度为9.02mm，其余两个功能板厚度差不多。
测得折叠后无线充长度为88.75mm。
宽度为80.21mm。
厚度为28.45mm。
拿在手上的大小直不雅观感想熏染。
无线充净重约为169g。
套装总重量约为239g。
利用附带的mophie 30W充电器套装给无线充供电，测得中间小板USB-C接口支持PD3.0快充协议。
并且具备5V3A、9V2.22A两组固定电压档位，知足苹果手机20W快充。
测得USB-A口支持Apple 2.4A、Samsung 5V2A充电协议。
mophie三合一无线充电器拆解看完了mophie这款三合一无线充电器套装的开箱与测试，下面就开始拆解，一起看看这款无线充电器内部的做工和用料。

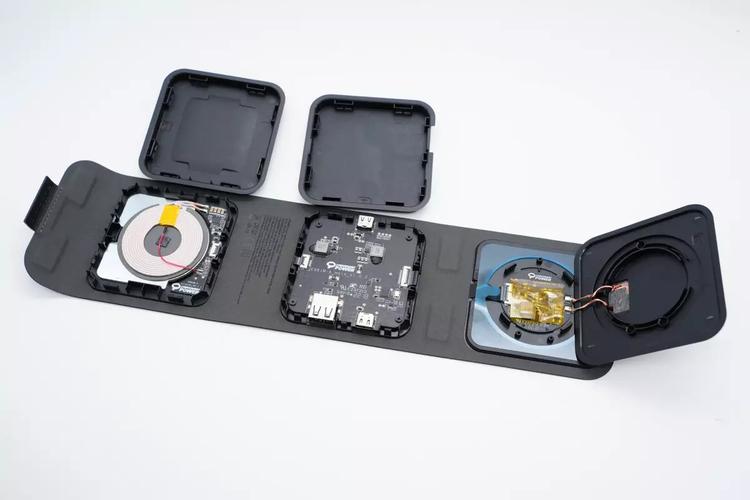

首先拆下两个无线充电板和接口转换板的外壳。
用于为耳机无线充电的无线充电板特写。
USB-C接口转换板内部特写。
用于手机MagSafe无线充电的无线充电板特写。
首先先来看接口转换板，采取USB-C供电，在两侧设有排线连接到两个无线充电板，并设有USB-C和USB-A输出接口。对应两个输出接口有两路独立的降压电路，降压电感打胶加固。
接口转换板采取螺丝固定在壳体内部。
易冲CPS8852是一颗强大的32位ARM内核高性能PD掌握芯片，性能强劲，集成8k SRAM和48KB的Flash，芯片支持PD和传统快充取电功能，可知足多口无线充电器中电压申请需求。此外易冲CPS8852还能通过I2C和CC线进行固件更新，具备多种保护功能，适宜移动电源及无线充电发射端运用。
易冲 CPS8852 详细资料。
CPS8852外置40.000MHZ无源晶振。
个中一起降压电路利用4.7μH合金电感。
另一起降压电路采取3.3μH降压电感。
USB-A接口利用一颗丝印2205的MOS管进行输出掌握。
USB-C接口也采取丝印2205的MOS管进行输出掌握。
供电输入ISB-C接口特写，过孔焊接，玄色胶芯不露铜。
输出USB-C口采取相同的工艺。
USB-A母座采取沉板焊接固定。
接口转换板背面没有焊接元件。
为耳机无线充电的无线充电芯片来自易冲，型号CPS8600，是一款高集成度，高效率的发射芯片，采取QFN 3x4mm封装；输入电压范围5V~12V；支持Qi 1.2.4协议的BPP及EPP设计；最大可达15W；兼容 QC2.0/PD3.0/UFCS等多种快充协议。
CPS8600内部集成驱动器及全桥MOS，以及CC&DP/DN接口；支持高精度的电压电流采样模块和Q值检测；多通道的电压电流解调，解调能力强；支持驱动能力调节；支持去世区韶光调节。
易冲 CPS8600 详细资料。
4颗贴片电容并联用于无线充电谐振。
排线接口用于连接接口转换板供电。
热敏电阻用于检测温升。
在PCB边缘标注了产品型号为E861M-A，为airpods充电。
末了为手机MagSafe磁吸无线充电板。
手机无线充电板同样采取易冲 CPS8600全集成无线充电发射芯片，与airpod耳机采取的型号相同。
小板上焊接一颗4.7μH电感用于定频调压。
搭配利用的降压芯片来自易冲，型号CPS5333，是一颗内部集成开关管的降压转换器。输入支持4.5-30V电压，最大输出电流为3A，支持99%占空比。CPS5333具有EN引脚用于开关掌握，开关频率固定为750kHz，具备短路保护功能，输出过电流，欠压保护和过热关断保护，在轻载下采取PFM事情模式以可降落功耗。
易冲 CPS5333 详细资料。
用于无线充电的谐振电容特写。
供电连接排线特写。
全部拆解完毕，来张百口福。
充电头网拆解总结mophie推出的这款三合一无线充电器套装自带充电器和数据线，并随附一个收纳包，将整套产品收纳，十分便于携带。展开后即可化身两个无线充电板和双口USB充电器，知足苹果百口桶的充电需求，功能全面又整洁。
充电头网通过拆解理解到，这款三合一无线充电器内部采取易冲全套办理方案，各个模块之间通过排线连接。在接口转换板中利用易冲CPS8852进行USB-C输出掌握，两个无线充电板内部利用易冲CPS8600全集成无线充电发射芯片。易冲半导体的高集成办理方案，能够知足从适配器到线缆，无线充电发射及吸收需求，知足高效率以及小体积需求。
