英伟达最强芯片B200被迫推迟三个月，传闻闹的沸沸扬扬。
老黄的对策来了：阉割版芯片B200A曝光。
这难道便是“产能不足，刀法来凑”？
没错，根据SemiAnalysis剖析，B200碰着的紧张问题正是产能不敷，更详细来说是台积电的新封装工艺CoWoS-L产能不敷。

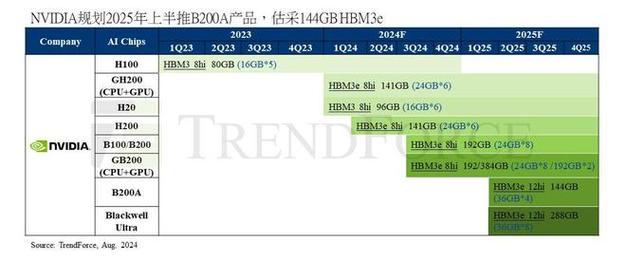

阉割版的B200A将先用于知足中低端AI系统的需求。
阉割版B200A，内存带宽缩水为什么说B200A是阉割版？
指标上紧张表示在内存带宽，4TB/s，比年初发布会上B200宣扬的8TB/s直接缩水一半。
这背后便是封装工艺由CoWoS-L退回CoWoS-S了，乃至B200A据称也兼容三星等其他非台积电的2.5D封装技能。
总的来说CoWoS前辈封装目前有三个变体，CoWoS-S、CoWoS-R和CoWoS-L，紧张差异在中介层（interposer）的方案。
中介层介于芯片晶圆和印刷电路板之间，实现芯片与封装基板之间的信息交流，同时供应机器支撑和散热能力。
CoWoS-S构造最大略，中介层就相称于一片硅板。
CoWoS-R利用了RDL技能（Redistribution layer，再分布层），中介层是多层构造的薄金属材料。
CoWoS-L最繁芜，在RDL中介层中加入了一种LSI芯片（Local Silicon Interconnect，局部硅互联），可以实现更高布线密度，也可以做成更大尺寸。
台积电推出CoWoS-L，是出于旧版技能在尺寸和性能连续增长上面临困难。
比如在AMD的AI加速芯片MI300上，CoWoS-S中介层已经扩大到了原标准的3.5倍，但仍难以知足未来AI芯片性能增长需求。
但现在，有称CoWoS-L在产能攀升中碰着一些问题，可能涌现硅、中介层和基片之间的热膨胀系数不匹配，从而导致波折，须要重新设计。
过去台积电建立了大量的CoWoS-S产能，英伟达霸占了最大份额。现在英伟达的需求可以迅速转向CoWoS-L，但台积电须要韶光才能把产能转换到新工艺。
其余有称，B200A的核心（内部型号B102）将来也会用来造特殊版B20，详细不展开了，懂得都懂。
B200训大模型，还面临其他寻衅Blackwell主推的规格是“新一代打算单元”GB200 NVL72，一个机柜就有36块CPU+72块GPU。
算力很到位，一个机柜在FP8精度的演习算力就高达720PFlops，直逼H100时期一个DGX SuperPod超级打算机集群（1000 PFlops）。
但耗电也很到位，据Semianalysis估算，功率密度约为每个机柜125kW，前所未有。在供电、散热、网络设计、并行、可靠性等方面带来寻衅。
事实上，已经用于大模型演习的H100万卡集群，业界也还没有完备驯服好。
比如Llama 3.1系列的技能报告就指出，演习期间均匀3小时故障一次，个中GPU导致的问题占了58.7%。
总计419次故障中，148 次是由各种GPU故障（包括NVLink故障）引起，72次可以详细到是由HBM3内存故障引起。
以是总的来看，就算老黄终极发货了B200，AI巨子真正建好B200集群投入大模型演习，也还须要更多韶光。
目前已经开始演习或靠近完成的GPT-5、Claude 3.5 Opus、Llama 4等怕是用不上了，要到下下代模型才能见证Blackwell的威力。
One More Thing针对B200推迟的传闻，英伟达给出了官方回应：
Hopper的需求强劲，Blackwell的样品试用已广泛开始，产量有望下半年增加。
具体会不会延迟三个月，不做详细答复。
不过摩根士丹利在最新报告中比较乐不雅观，认为生产仅会停息约两周。
参考链接：[1]https://x.com/dylan522p/status/1820200553512841239[2]https://www.semianalysis.com/p/nvidias-blackwell-reworked-shipment[3]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm[4]https://www.trendforce.com/news/2024/03/21/news-blackwell-enters-the-scene-a-closer-look-at-tsmcs-cowos-branch/[5]https://ieeexplore.ieee.org/document/9501649
