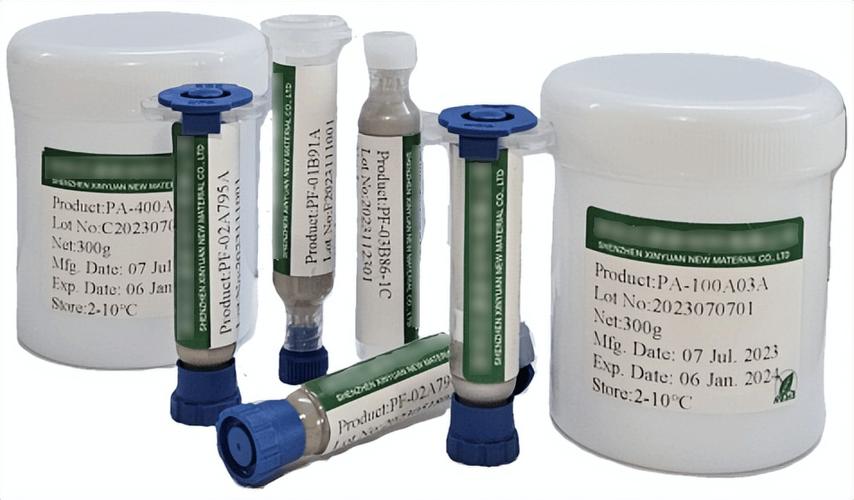

深圳芯源新材料｜无压银胶：一种新型导电连接材料_机能_范畴

二、无压银胶的运用领域

由于无压银胶的精良性能，它在多个领域得到了广泛的运用。

1、微电子领域

无压银胶被用于芯片与基板之间的连接，实现了高精度、高可靠性的导电连接；

2、LED的领域运用

无压银胶还广泛运用于LED封装、传感器制造、电路板连接等领域，为电子工业的发展供应了有力支持。

无压银胶作为一种新型的导电连接材料，其独特的性能和广泛的运用前景使其在未来电子工业中具有巨大的发展潜力。

1、无压银胶可以进一步提高电子设备的性能和稳定性，知足高端市场的需求；

2、无压银胶还可以降落生产本钱，提高生产效率，为电子工业的发展供应更大的动力。

只管无压银胶具有诸多上风，但在实际运用中仍面临一些技能寻衅。
如：如何进一步提高无压银胶的导电性能和稳定性，以适应更高端、更繁芜的运用处景；如何降落无压银胶的生产本钱，使其在更广泛的市场范围内得到运用；如何优化无压银胶的施工工艺，提高施工效率和可靠性等。

针对这些寻衅，未来的研究可以从以下几个方面展开：

1、通过改进制备工艺和配方，提高无压银胶的性能；

2、探索新的运用处景和市场需求，推动无压银胶的广泛运用；

3、加强与其他导电连接材料的比较研究，为无压银胶的优化和改进供应借鉴和参考。

总的来说，无压银胶作为一种新型的导电连接材料，以其独特的性能和广泛的运用前景在电子工业中崭露锋芒。
随着技能的不断进步和市场的不断扩大，无压银胶有望在未来发挥更加主要的浸染。

深圳芯源新材料有限公司是一家以高导热封装互连材料为核心的科技企业。
公司专注于以纳米金属产品为代表的半导体用散热封装材料的研发、生产、发卖和技能做事，为功率半导体封装、前辈集成电路封装供应高散热、高可靠的办理方案。
