(1)形状特性。只有3根引脚，与普通三极管附近，标准封装是TO-220，也有TO-92封装。
(2)系列。78和79两个系列。
(3)散热片哀求。小功率运用时不用散热片，但带大功率时要在三端稳压集成电路上安装足够大的散热器，否则稳压管温度过高，稳压性能将变差，乃至破坏。
(4)输出电压规格。5V、6V、8V、9V、12V、15V、18V、24V，−5V、−6V、−8V、−9V、−12V、−15V、−18V、−24V。
(5)输入电压范围。上限可达3 0余伏，为担保事情可靠性，比输出电压赶过3～5V裕量，过高的输入电压将导致器件的严重发热，乃至破坏，同时输入电压也不能比输出电压低2V，否则稳压性能不好。
(6)保护电路。电路内部设有过电流、过热及调度管保护电路。
2.78和79系列
(1)78 系列。78系列为正极性三端稳压集成电路，输出正极性直流电压。78后面的两位数字表示输出电压，例如7805表示输出+5V，7812表示输出+12V。
(2)79系列。79系列则为负极性三端稳压集成电路，输出负极性直流电压，79后面的两位数字表示输出电压，例如7905表示输出−5V，7912表示输出−12V。
有时在数字78或79后面还有一个M或L，如78M15或79L12，用来差异输出电流和封装形式等。
78L系列的最大输出电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1.5A。
79系列除输出负电压外，其他与78系列一样。
3.三端稳压集成电路引脚分布规律
图3-34所示是三端稳压集成电路引脚分布规律示意图。这种集成电路只有3根引脚，其引脚功能分别是：直流电压输入引脚①、直流电压输出引脚③和接地引脚②，将集成电路正向放置，左起为①脚，自左向右为各引脚。
图3-34 三端稳压集成电路引脚分布规律示意图
4.三端稳压集成电路范例运用电路
图3-35所示是三端稳压集成电路范例运用电路。三端稳压集成电路A1的外电路非常大略。三端稳压集成电路接在整流、滤波电路之后，输入集成电路A1的是未稳定的直流电压，输出的是经由稳定的直流电压。
图3-35 三端稳压集成电路范例运用电路
① 脚是集成电路的直流电压输入引脚，从整流、滤波电路输出的未稳定直流电压从这一引脚输入到A1内电路中。
② 脚是接地引脚，在范例运用电路中接地，如果须要进行直流输出电压的调度，这一引脚不直接接地。
③ 脚是稳定直流电压输出引脚，其输出的直流电压加到负载电路中。
电路中的C1为滤波电容，其容量比较大;C2为高频滤波电容，用来战胜C1的感抗特性;C3是三端稳压集成电路输出端滤波电容，一样平常容量较小。
三端稳压集成电路输出电压调度电路事情事理剖析与理解范例的三端稳压集成电路②脚直接接地，如果实用电路中所哀求的输出电压不在78或79系列的输出电压值中，可以通过改动电路来实现。
1.三端稳压集成电路输出电压调度电路事情事理剖析与理解

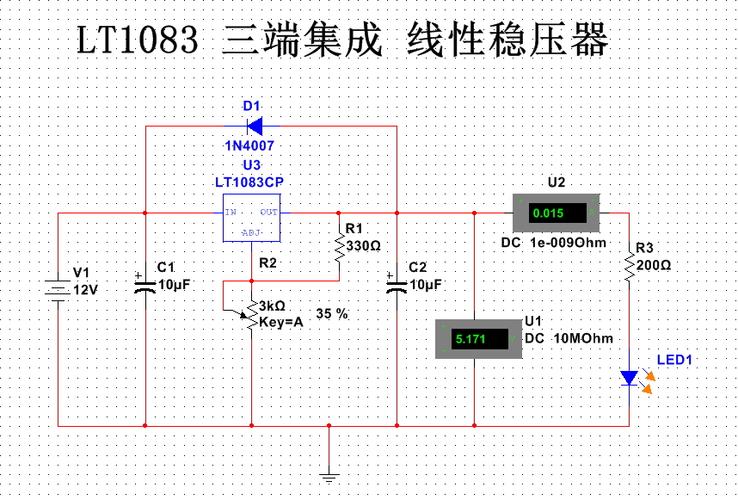

图3-36所示是三端稳压集成电路输出电压大小任意调度电路。这一电路与范例运用电路的不同之处是在②脚与地线之间接入了一只可变电阻器RP1。
图3-36 三端稳压集成电路输出电压大小任意调度电路
②脚流出的电流流过RP1时存在压降，该压降是这一电路输出电压的增大量。设A1采取7809，那么③脚相对付②脚是9V。而③脚相对付地线电压是9V加上RP1上的压降。
调节RP1，可以改变RP1的阻值大小，从而可以调节RP1上的压降，达到调度稳压电路输出电压大小的目的。
当RP1的阻值调到为0Ω时，便是范例的三端稳压电路;当RP1阻值增大时，这一电路的输出电压增大。
2.串联稳压二极管电路
图3-37所示是串联稳压二极管电路。这是三端稳压集成电路A1②脚串联稳压二极管的电路。
图3-37 串联稳压二极管电路
VZ1是稳压二极管，集成电路A1②脚输出的电压使VZ1导通，这样②脚对地之间的电压便是VZ1的稳压值，以是这一稳压电路的输出电压大小便是在A1输出电压值根本上加VZ1的稳压值。
3.串联二极管电路
图3-38所示是串联二极管电路，这是三端稳压集成电路A1②脚串联二极管的电路。
图3-38 串联二极管电路
电路中的VD1是二极管，正极接A1的②脚，VD1在②脚输出电压浸染下导通，VD1上的压降为0.7V，以是这一稳压电路输出的电压比范例电路高0.7V。如果多串联几只二极管，输出电压还会增大。
三端稳压集成电路增大输出电流电路事情事理剖析与理解采取单个三端稳压集成电路不能知足输出电流哀求时，可以采取增大输出电流的电路。
1.三端稳压集成电路分流管电路
图3-39所示是三端稳压集成电路分流管电路。电路中的R1和VT1是在范例运用电路根本上另加的，用来构成集成电路A1的分流电路。
流过R1的电流在R1两端产生压降，其极性为左正右负，压降加到VT1基极与发射极之间，是正向偏置电压，VT1导通，一部分负载电流利过VT1发射极、集电极供给负载。
图3-39 三端稳压集成电路分流管电路
R1的阻值可以取1Ω，流过R1的电流比较大，哀求它的额定功率比较大，否则会烧坏R1。
VT1是PNP型管，为A1分流，称为分流管，流过VT1和A1的电流之和是负载电流。
2.三端稳压集成电路并联利用电路
图3-40所示是三端稳压集成电路并联利用电路。电路中的A1和A2是两块同型号三端稳压集成电路，哀求两个集成电路性能同等，否则会在烧坏一块后连续烧坏另一块。
图3-40 三端稳压集成电路并联利用电路
集成电路A1为负载均匀分担事情电流，A1和A2为负载电路供应相同的事情电压。
