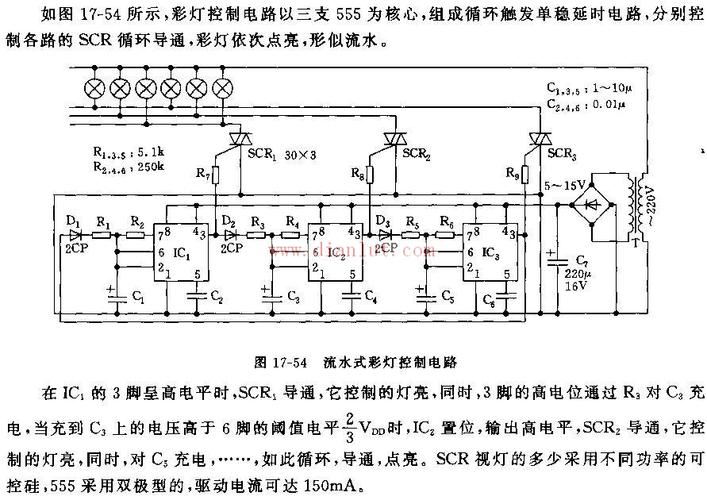

该电路图由3组晶闸管触发电路组成。220V电压加到电路上，经VD1形成半波整流，并给C1~C3充电，当其上电压达到一定数值时，会使晶闸管VTH1~VTH3导通，灯泡EL1~EL3点亮。但C1~C3上的充电不会完备同步，假设VTH2先导通，EL2先亮。此时C3连续充电，而C1的电压经VD7和VTH2放电，VTH1不能导通。随着C3充电，其上电压连续增高，会使VTH3导通，EL3亮。VTH3导通构成了C2的放电回路，C2上电压低落，是VTH2截止，EL2熄灭。与此同时，C1开始充电，经由一段韶光，VTH1导通，EL1点亮。C3放电，VTH3截止，EL3熄灭，C2充电……如此循环下去。从视觉上可以看到EL1、EL2、EL3顺序发亮，似流水一样。
1N4001
整理管2CP
晶闸管
图中的二极管VD1~VD4、VD5、VD7和VD9选用1N4001，而VD6，VD8、VD10选2CP型整流管。晶闸管VTH1~VTH3选用3CT型晶闸管，其反向耐压应高于400V，电流为1A。
二、知识拓展
晶闸管，全程为晶体闸流管，又称可控硅整流器，是一种半导体器件，晶闸管最要的特点是能用眇小的功率掌握较大的功率，因此常用于电机驱动掌握电路以及在电源中作过载保护器件等。常见的晶闸管有单向和双向晶闸管等。
单向晶闸管（SCR），又称可控硅，是一种可掌握整流电子元器件，触发后只能单引导通，其阳极A与阴极K之间加有正向电压，同时掌握极G与阴极间加上所需的正向触发电压时，方可触发导通，该管导通后纵然去掉触发电压，仍保持导通状态。
双向晶闸管
双向晶闸管又称双向可控硅，也具有触发掌握特性，同时具有双引导通的特性，便是无论在阳极和阴极之间接入何种极性的电压，只要在它的掌握极上加上一个任意极性的触发脉冲，都可以使双向晶闸管导通。
喜好的朋友可以购买一块电路板和元件，根据电路图进行焊接，末了用有机玻璃板制作一个小盒，将所有东西放进小盒。当然大家也可以通过本diy进行深层次的拓展，做出更多彩的作品。
