Gear Sport搭载一颗三星自家的Exynos 7270双核1GHz处理器，0.75GB运行内存，4GB闪存，运行于Tizen3.0操作系统，1.2英寸Super AMOLED触控屏，分辨率360x360.支持5ATM/50米防水，内置300毫安锂离子电池支持无线充电，内置麦克风支持语音唤醒等语音操作，内置不雅观点心率传感器，支持实时心率监测功能。

Gear Sport搭载一块1.2英寸正圆形Super AMOLED全彩显示屏，分辨率为360x360，第三代康宁保护玻璃，屏幕内指针中心集成环境光芒传感器，能够根据不同环境光芒强弱实时调度屏幕亮度，屏幕上半部集成NFC天线，屏幕型号：AMB119EU08。

三星Gear Sport智能运动手表拆解_芯片_心率三星Gear Sport智能运动手表拆解_芯片_心率科学

腕表标配一副20毫米L号可拆卸硅胶运动表带，包装盒中还附赠了一个20毫米S号表带，表带带有快拆拨杆，方便用户改换。

（图片来自网络侵删）

腕表底部集成光学式心率传感器，传感器与测试窗口之间没有偏移征象，底壳表面印有产品型号及其他信息，顶部有气压计感应孔和泄压孔。

腕表左侧没有任何部件，右侧集成返回键和电源/功能键，一处麦克风收音孔。

Gear Sport底壳采取PC+20%玻璃纤维制造，采取4颗Y字形螺丝和内侧卡扣与腕表表壳固定，四个螺丝孔外都有防水胶垫保护，内侧外围有一圈0.8毫米宽防水胶。

腕表内部部件采取堆叠构造组装，底壳内侧贴有无线充电感应线圈，周边有三块呈三角布局的磁铁用于充电时吸住无线充电底座，底壳内有独立安装的气压计组件，卸压孔表面有一层硅胶膜。

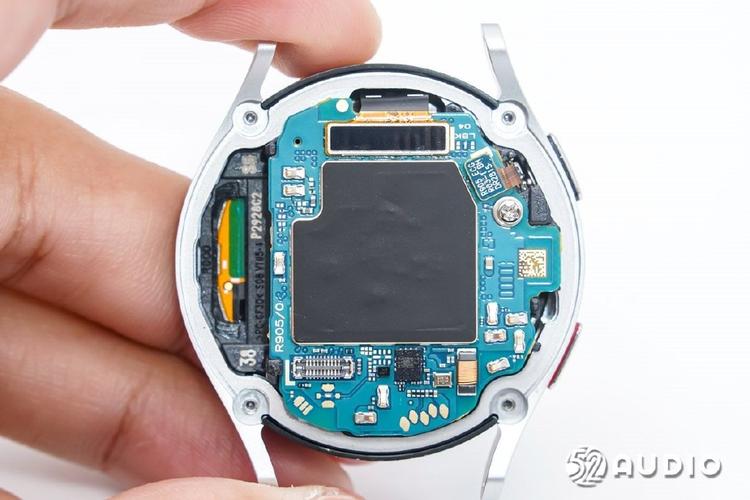

主板利用一颗十字螺丝固定，芯片屏蔽罩表面贴有一层石墨贴纸。

腕表内支撑组件采取注塑工艺生产一侧集成两处天线金属弹片，分别为GPS旗子暗记和Wi-Fi、蓝牙旗子暗记做事。
矩形线性振动器嵌入内支撑一侧凹槽，中间电池仓霸占内支撑组件大部分面积，300毫安锂离子电池用双面胶固定在舱内。

底壳内侧气压卸压孔处硅胶薄膜。

独立气压计组件，从传感器背面印记确认该传感器FPC软板来自比亚迪。

腕表是利用一块300毫安锂离子电池，电池型号：EB-BR730ABE

腕表表圈部分采取不锈钢金属活动表圈，表圈与表壳之间有4颗活动滚珠，每颗滚珠下方都有一个金属弹簧，还有一圈白色硬质防水塑胶圈。

Gear Sport采取8层单面贴片PCB板，紧张芯片都集成在呢主板一壁

主板正面紧张IC(下图)：

主板正面没有集成任何功能芯片和屏蔽罩，只有各部件打仗金属弹片和两处金属补强。

主板背面紧张IC（下图）：

赤色：Samsung-KMFJXC007 0.75GB运行内存和4GB闪存芯片+Exynos 7270/S2MPW01双核处理器+电源管理芯片。

深蓝色：NXP-67T05-NFC掌握芯片

淡蓝色：心率传感器模块，模块背面是一颗

TI-AFE4404-心率监测掌握芯片

黄色：Broadcom-BCM47758-五合一卫星定位芯片

绿色：DSP Group-D4A1A-数字音频功放

橙色：Broadcom-BCM430121-Wi-Fi/BT芯片

紫色：STMicroelectronics-LPS22HB-气压计芯片

粉色：STMicroelectronics-LSM6DS3-六轴加速度计和陀螺仪芯片

深绿色：IDT-P9221-无线充电吸收器芯片

白色：Cypress-TMA525-触摸掌握芯片

主板上利用的Logic、Memory、PM、RF和MEMS芯片利用信息见下表：

Functional Area

Brand Name

Part Number

Pkg Description

Logic/PM

Exynos 7270+S2MPW01

Samsung

768MB RAM and 4GB MLC Flash

Samsung

S2D0W01X01

Power Management

IDT

P9221

Wireless Power Reciever

NXP

67T05

NFC Controller

On Semi

NLAS5123

SPDT Switch

Skyworks

SKY13586-678LF

2.4 to 2.5 GHz SP3T Switch

Broadcom

BCM47758

Galileo、GPS、GLONASS、SBAS、QZSS、BeiDou SoC

Broadcom

BCM430121

802.11a/b/g/n Wi-Fi , Bluetooth

Sensor

STMicroelectronics

LPS22HB

MEMS nanopressure sensor: 260-1260 hPa absolute digital output barometer

Sensor

STMicroelectronics

LSM6DS3

3D Accelerometer and 3D gyroscope

Sensor

AFE4404

Itra-Small Integrated AFE for Wearable，Optical Heart-Rate Monitoring and Biosensing

总结：

三星Gear Sport作为Gear S3和Gear S2的换代产品，都采取三星自家的正圆形全彩AMOLED显示屏，Gear Sport在外不雅观方面与S3比较弱化了S3的豪雅的奢华配置，表盘尺寸与Gear S2基本相同，采取1.2英寸30.2毫米表盘，整机总重量保持在50g旁边。
整机采取堆叠构造组装，拆卸较为方便，后期保养本钱不高，腕表在紧张部件结合处利用防水胶圈进行处理，腕表内置独立气压计和麦克风，支持拍浮演习运动和语音掌握。

三星Gear Sport针对喜好运动的人士对系统功能做了很大的升级提升，除了支持日常的来电短信提醒外，可以通过手机APP自动选择超过60中磨炼办法，通过内置光学式心率传感器实时监测运动时的心率状态，并给出相应的辅导建议。
