瑞萨电子于 6 月 16 日在 6 月 12 日至 17 日在夏威夷举行的 2022 年 IEEE VLSI 技能和电路研讨会上展示了这些造诣。
随着物联网和人工智能技能的不断进步，端点设备中利用的微掌握器单元 (MCU) 有望供应比以往更高的性能，因此须要用更风雅的工艺节点制造。与在 FEOL中制造的闪存比较，采取 BEOL制造的 MRAM 对付亚 22 nm 工艺具有上风，由于它与现有的 CMOS 逻辑工艺技能兼容，并且须要更少的额外掩模层。但是，MRAM 的读取余量比闪存小，这会降落读取速率。CPU 事情频率与非易失落性存储器的读取频率之间的较大差距也是一个寻衅，由于它会降落 MCU 性能。
MRAM 还可以实现比闪存更短的写入韶光，由于它在写入操作之前不须要擦除操作。但是，须要进一步提高速率，以缩短端点设备所需的无线 (OTA) 更新的系统停机韶光，并降落终极产品制造商为 MCU 编写掌握代码的本钱。
为了应对这些寻衅并相应市场对更高 MCU 性能的需求，瑞萨电子开拓了以下新电路技能，以在 MRAM 中实现更快的读写操作。
1 采取高精度读出放大器电路的快速读取技能

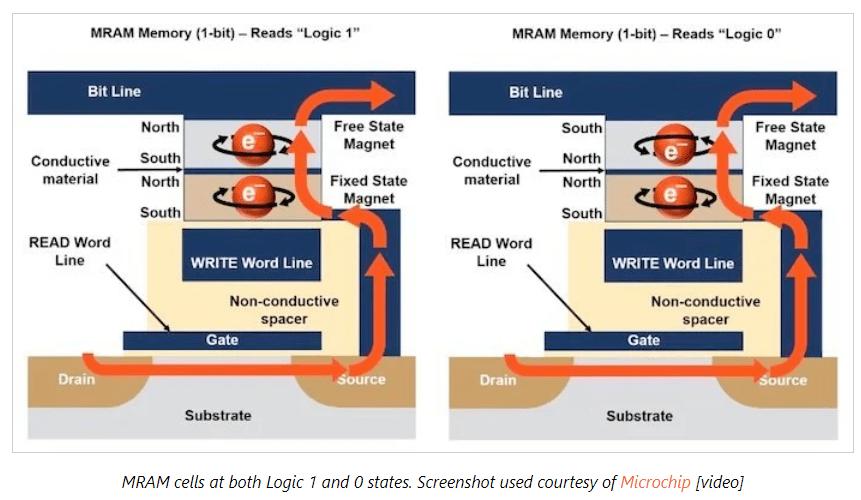

MRAM 利用包括磁隧道结 (MTJ) 器件的存储单元，个中高和低电阻状态分别对应于数据值 1 和 0 来存储信息。差分读出放大器通过读取存储单元电流和参考电流之间放电速率的电压差来区分这两种状态。然而，由于 MRAM 的 1 和 0 状态之间的存储单元电流差小于闪存，以是读出放大器读取的电压差更小。纵然将放电韶光延长到读出放大器的差分输入节点之间的较大电压差，在确保必要的电压差之前，两个输入节点都随意马虎被完备放电。这个问题在高温下尤其严重。
为理解决这个问题，瑞萨电子推出了一项新技能，利用电容耦合来提升差分输入节点的电压电平，纵然在存储单元电流差很小的情形下，差分放大器也能感应到电压差，从而实现高精度和快速读取手术。
2 快速写入技能，同时写入位数优化，缩短模式转换韶光
继 2021 年 12 月宣告的嵌入式 STT-MRAM 高速写入技能之后，该新技能通过缩短写入操作期间的模式转换韶光实现了更高的速率。
该技能划分了施加写入电压的区域，并通过在写入电压设置之前输入写入地址，选择性地仅将电压施加到必要的区域。这种方法减少了在写入操作期间施加电压的区域上的寄生电容负载，从而减少了电压建立韶光。结果，写入操作的模式转换韶光减少了大约 30%，从而加快了写入操作。
瑞萨电子连续开拓旨在将嵌入式 MRAM 技能运用于 MCU 产品的技能。这些新技能有可能显著提高内存访问速率，这是目前 MRAM 面临的一个寻衅，超过 100 MHz，从而实现了具有嵌入式 MRAM 的更高性能的 MCU。更快的写入速率将有助于更高效地向端点设备写入代码。瑞萨电子致力于进一步提高 MCU 的容量、速率和功率效率，以适应一系列新运用。
嵌入式 STT-MRAM 测试芯片
