1 什么是DDR
DDR是Double Data Rate的缩写，即“双比特翻转”。DDR是一种技能，中国大陆工程师习惯用DDR称呼用了DDR技能的SDRAM，而在中国台湾以及欧美，工程师习惯用DRAM来称呼。
DDR的核心要义是在一个时钟周期内，上升沿和低落沿都做一次数据采样，这样400MHz的主频可以实现800Mbps的数据传输速率。

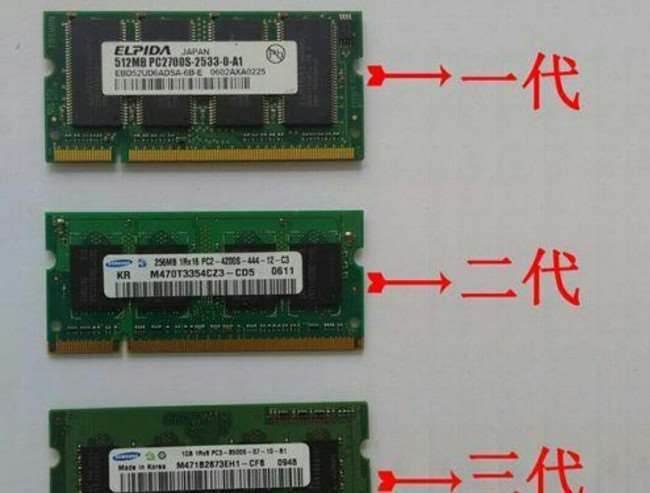

2 每一代DDR的基本差异
3 关键技能阐明
3.1 VTT
VTT为DDR的地址线，掌握线等旗子暗记供应上拉电源，上拉电阻是50Ω旁边。VTT=1/2VDDQ，并且VTT要跟随VDDQ，因此须要专用的电源同时供应VDDQ和VTT。例如芯片TPS51206DSQT，LP2996。用专门的电源芯片，还有一个主要的缘故原由，在Fly-by的拓扑中，VTT供应电流，增强DDR旗子暗记线的驱动能力。
DDR的吸收器是一个比较器，个中一端是VREF，另一端是旗子暗记，例如地址线A2在有VTT上拉的时候，A2的旗子暗记在0和1.8V间跳动，当A2电压高于VTT时，电流流向VTT。当A2低于VTT时，VTT流向DDR。因此VTT须要有供应电流和接管电流的能力，一样平常的开关电源不能作为VTT的供应者。此外，VTT电源相称于DDR吸收器旗子暗记输入真个直流偏执，且这个偏执即是VREF，因此VTT的噪声要越小越好，否则当A2的状态为高阻态时，DDR吸收器的比较器随意马虎产生误触发。
上文说过，VTT相称于DDR吸收器的直流偏执，实在如果没有VTT，这个直流偏执也存在，它在芯片的内部，供应电流的能力很弱。如果只有1个或2个DDR芯片，走Fly-by拓扑，那么不须要外部的VTT上拉。如果有2个以上的DDR芯片，则一定须要VTT上拉。
3.2 Prefetch
Prefetch字面意思便是预存取，每一代的DDR预存取大小不同，详见第2章中表格。以DDR3为例，它的Prefetch=8n，相称于DDR的每一个IO都有一个宽度为8的buffer，从IO进来8个数据后，在第8个数据进来后，才把这8个数据一次性的写入DDR内部的存储单元。下图是一个形象的阐明，同时我们关注一下几个速率。DDR3的时钟是800MHz，Data Rate是1600Mbps，由于这个Buffer的存在，DDR内部的时钟只须要200MHz就可以了（把稳DDR内部不是双比特翻转采样）。
我们来做一个频率对照表，如下：
DDR内部的最小存储单元（1bit）是一个晶体管+一个电容，电容会放电，须要不断的“刷新”（充电）才能保持正常的事情状态，由于电容充放电须要韶光，DDR内部的频率受限于此，很难提高，目前技能一样平常在100~200MHz。因此须要用Prefetch技能来提内部数据高吞吐率（实在便是串并转换事理）。Prefetch位宽的提高，是DDR2,3,4非常显著的变革。
第一段提到，对付DDR3，在第8个数据进来后，FIFO满了，然后才把这8个数据一次性的写入DDR内部的存储单元，那么必须哀求DDR的内部时钟和外部时钟有一定的约束关系，FIFO满的时候一定因此DQS低落沿采样结束的，数据手册中对DQS的低落沿与clk有一个建立韶光和保持韶光的约束哀求的目的原来是这样。
3.3 SSTL
SSTL（Stub Series Terminated Logic）接口标准也是JEDEC所认可的标准之一。该标准专门针对高速内存(特殊是SDRAM)接口。SSTL规定了开关特点和分外的端接方案。
SSTL标准规定了IC供电，IO的DC和AC输入输出门限，差分旗子暗记门限，Vref电压等。SSTL_3是3.3V标准，SSTL_2是2.5V标准，SSTL_18是1.8V标准，SSTL_15是1.5V。
SSTL最大的特点是须要终端匹配电阻，也叫终端闭幕电阻，上拉到VTT（1/2VDDQ）。这个短接电阻最大的浸染是为了旗子暗记完全性，特殊是在1拖多的Fly-by走线拓扑下，还能增强驱动能力。
3.4 Bank
以下图为例，一个Bank中包含多少个Array，Array相称于一个表单，选中“行地址”和“列地址”后，表单中的一个单元格就当选中，这个单元格便是一个bit。Bank中的所有Array的行地址是连在一起的，列地址也是。那么选中“行地址”和“列地址”后，将一起选中所有Array的bit。有多少个array，就有多少个bit当选中。以DDR3为例，Data线宽度是32，prefetch是8，那么Array就有32x8=256.内部一次操作会选中256bit的数据。
Bank数量越多，须要的Bank选择线越多，DDR3有8个bank，须要3个BA旗子暗记BA0~2。BA，行地址，列地址共同组成了存储单元的访问地址，缺一不可。
3.5 DDR的容量打算
下图是DDR3 1Gb的寻址配置，以个中128Mbx8为例解释，个中x8表示IO数据（DQ）位宽度。
我的理解是，这个page size更像是逻辑上的一个页，并不是一个bank中，一行的所有bit，由于一行的所有bit要考虑prefetch宽度。
上表是JESD-3D中的表格，Row Address和Column Address都是真实须要寻址的地址，其他用场的地址比如A10，A12或者A11等并没有打算在内。在打算时，不要由于有A13，就认为Column Address便是A0~A13。
3.6 Burst
Burst字面意思是突发，DDR的访问都因此突发的办法连续访问同一行的相邻几个单元。进行Brust时，须要有几个参数：
Burst Length：一次突发访问几个列地址。
Read/Write: 是读还是写
Starting Column：从哪一列开始Burst
Burst：突发的顺序。
下图是DDR3中突发类型和顺序，Burst是通过A12/BC#选择的。但对付DDR，DDR2和DDR4，不一定便是通过A12/BC#，详见PIN定义章节。
3.7 DDR的tRDC，CL，tAC
在实际事情中，Bank地址与相应的行地址是同时发出的，此时这个命令称之为“行激活”（Row Active）。在此之后，将发送列地址寻址命令与详细的操作命令（是读还是写），这两个命令也是同时发出的，以是一样平常都会以“读/写命令”来表示列寻址。根据干系的标准，从行有效到读/写命令发出之间的间隔被定义为tRCD，即RAS to CAS Delay（RAS至CAS延迟，RAS便是行地址选通脉冲，CAS便是列地址选通脉冲），我们可以理解为行选通周期。tRCD是DDR的一个主要时序参数，广义的tRCD以时钟周期（tCK，Clock Time）数为单位，比如tRCD=3，就代表延迟周期为两个时钟周期，详细到确切的韶光，则要根据时钟频率而定，DDR3-800，tRCD=3，代表30ns的延迟。
接下来，干系的列地址当选中之后，将会触发数据传输，但从存储单元中输出到真正涌如今内存芯片的 I/O 接口之间还须要一定的韶光（数据触发本身就有延迟，而且还须要进行旗子暗记放大），这段韶光就是非常著名的 CL（CAS Latency，列地址脉冲选通潜伏期）。CL 的数值与 tRCD 一样，以时钟周期数表示。如 DDR3-800，时钟频率为 100MHz，时钟周期为 10ns，如果 CL=2 就意味着 20ns 的潜伏期。不过CL只是针对读取操作。
由于芯片体积的缘故原由，存储单元中的电容容量很小，以是旗子暗记要经由放大来担保其有效的识别性，这个放大/驱动事情由S-AMP卖力，一个存储体对应一个S- AMP通道。但它要有一个准备韶光才能担保旗子暗记的发送强度（事前还要进行电压比较以进行逻辑电平的判断），因此从数据I/O总线上有数据输出之前的一个时钟上升沿开始，数据即已传向S-AMP，也便是说此时数据已经被触发，经由一定的驱动韶光终极传向数据I/O总线进行输出，这段韶光我们称之为 tAC（Access Time from CLK，时钟触发后的访问韶光）。
目前内存的读写基本都是连续的，由于与CPU交流的数据量以一个Cache Line（即CPU内Cache的存储单位）的容量为准，一样平常为64字节。而现有的Rank位宽为8字节（64bit），那么就要一次连续传输8次，这就涉及到我们也常常能碰着的突发传输的观点。突发（Burst）是指在同一行中相邻的存储单元连续进行数据传输的办法，连续传输的周期数便是突发长度（Burst Lengths，简称BL）。
在进行突发传输时，只要指定起始列地址与突发长度，内存就会依次田主动对后面相应数量的存储单元进行读/写操作而不再须要掌握器连续地供应列地址。这样，除了第一笔数据的传输须要多少个周期（紧张是之前的延迟，一样平常的是tRCD+CL）外，其后每个数据只需一个周期的即可得到。
突发连续读取模式：只要指定起始列地址与突发长度，后续的寻址与数据的读取自动进行，而只要掌握好两段突发读取命令的间隔周期（与BL相同）即可做到连续的突发传输。
谈到了突发长度时。如果BL=4，那么也便是说一次就传送4×64bit的数据。但是，如果个中的第二笔数据是不须要的，怎么办？还都传输吗？为了屏蔽不须要的数据，人们采取了数据掩码（Data I/O Mask，简称DQM）技能。通过DQM，内存可以掌握I/O端口取消哪些输出或输入的数据。这里须要强调的是，在读取时，被屏蔽的数据仍旧会从存储体传出，只是在“掩码逻辑单元”处被屏蔽。DQM由北桥掌握，为了精确屏蔽一个P-Bank位宽中的每个字节，每个DIMM有8个DQM 旗子暗记线，每个旗子暗记针对一个字节。这样，对付4bit位宽芯片，两个芯片共用一个DQM旗子暗记线，对付8bit位宽芯片，一个芯片占用一个DQM旗子暗记，而对付 16bit位宽芯片，则须要两个DQM引脚。
在数据读取完之后，为了腾出读出放大器以供同一Bank内其他行的寻址并传输数据，内存芯片将进行预充电的操作来关闭当前事情行。还是以上面那个Bank示意图为例。当前寻址的存储单元是B1、R2、C6。如果接下来的寻址命令是B1、R2、C4，则不用预充电，由于读出放大器正在为这一行做事。但如果地址命令是B1、R4、C4，由于是同一Bank的不同行，那么就必须要先把R2关闭，才能对R4寻址。从开始关闭现有的事情行，到可以打开新的事情行之间的间隔便是tRP（Row Precharge command Period，行预充电有效周期），单位也是时钟周期数。
3.8 ODT
ODT是内建核心的闭幕电阻，它的功能是让一些旗子暗记在闭幕电阻处花费完，防止这些旗子暗记在电路上形成反射。换句话说便是在片内设置得当的高下拉电阻，以得到更好的旗子暗记完全性。被ODT校准的旗子暗记包括：
DQ, DQS, DQS# and DM for x4 configurationDQ, DQS, DQS#, DM, TDQS and TDQS# for X8 configurationDQU, DQL, DQSU, DQSU#, DQSL, DQSL#, DMU and DML for X16 configuration
当一个CPU挂了很多个DDR芯片的时候，他们是共用掌握线，地址线的，走线肯定要分叉，如果没有中端匹配电阻，肯定会产生旗子暗记完全性问题。那么如果只有一个DDR芯片的时候，需不须要呢？正常情形下，走线很短，有符合规则，是不须要的。
下图是DDR中的IO高下拉电阻，RON是DDR的输出构造的高下拉电阻，RTT是DDR输入构造的高下拉电阻。这两个电阻的阻值都是可调的。
下图是RON的调节，把稳这不是ODT的任务，调节是通过寄存器实现。
下图是RTT的调节，是ODT要做的事情，而且RTT的档位要多，也是通过寄存器调节的。
把稳，DDR3的PIN定义上有一个引脚是ODT，如果ODT=0，DRAM Termination State功能关闭；ODT=1，DRAM Termination State的功能参考寄存器设置。如下是一个真值表。由于DRAM Termination State非常耗电，以是不用的时候最好不要打开。
3.9 DDR3的ZQ
ZQ旗子暗记在DDR3时期开始引入，哀求在ZQ引脚放置一个240Ω±1%的高精度电阻到地，把稳必须是高精度。而且这个电阻是必须的，不能省略的。进行ODT时，因此这个引脚上的阻值为参考来进行校准的。
校准须要调度内部电阻，以得到更好的旗子暗记完全性，但是内部电阻随着温度会有些细微的变革，为了将这个变革纠正回来，就须要一个外部的精确电阻作为参考。详细来讲，便是为RTT和RON供应参考电阻。
3.10 OCD
OCD 是在 DDR-II 开始加入的新功能，而且这个功能是可选的，有的资料上面又叫离线驱动调度。OCD的紧张浸染在于调度 I/O 接口真个电压，来补偿上拉与下拉电阻值， 从而调度DQS 与 DQ 之间的同步确保旗子暗记的完全与可靠性。调校期间，分别测试 DQS 高电平和 DQ高电平，以及 DQS 低电平和 DQ 高电平的同步情形。如果不知足哀求，则通过设定突发长度的地址线来传送上拉 / 下拉电阻等级（加一档或减一档），直到测试合格才退出 OCD 操作，通过 OCD 操作来减少 DQ 、 DQS的倾斜从而提高旗子暗记的完全性及掌握电压来提高旗子暗记品质。由于在一样平常情形下对运用环境稳定程度哀求并不太高，只要存在差分 DQS时就基本可以担保同步的准确性， 而且 OCD 的调度对其他操作也有一定影响， 因此 OCD 功能在普通台式机上并没有什么浸染，其优点紧张表示在对数据完全性非常敏感的做事器等高端产品领域。
嵌入式物联网须要学的东西真的非常多，千万不要学错了路线和内容，导致人为要不上去！
无偿分享大家一个资料包，差不多150多G。里面学习内容、面经、项目都比较新也比较全！
某鱼上买估计至少要好几十。
点击这里找小助理0元领取：加微信领取资料
4 DDR3的PIN定义
下面是三星K4B4G0446Q/K4B4G0846Q的PIN定义，每一个都有很详细的阐明。
以x8的配置为例，如下是其Ball Map。
一对时钟线CK和CKn数据线DQ0~DQ7共8位。一对差分对DQS和DQSn地址线A0~A15，个中，A10和A12有分外用场。行选中旗子暗记RASn列选中旗子暗记CASn写使能Wen片选CSnBank选择BA0~2一个Reset旗子暗记，是DDR3新增的一项主要功能，并为此专门准备了一个引脚。这一引脚将使DDR3的初始化处理变得大略。当Reset命令有效时，DDR3 内存将停滞所有的操作，并切换至最少量活动的状态，以节约电力。在Reset期间，DDR3内存将关闭内在的大部分功能，所有数据吸收与发送器都将关闭，且所有内部的程序装置将复位，DLL（延迟锁相环路）与时钟电路将停滞事情，乃至不理睬数据总线上的任何动静。这样一来，该功能将使DDR3达到最节省电力的目的。ZQ和ODT PIN上文已经解释。5 DDR的走线规则
DDR的旗子暗记线须要分组：
数据线一组（DQ,DQS,DQM），偏差掌握在20mil以内；掌握线一组（Address，掌握线，时钟），以时钟为中央，偏差掌握在100mil以内。
