一是硬件部分。（大致包含：电源，PLC，通信接口，传送线缆等）
二是软件部分。（大致包含：像我们上节讲的通信协议，波特率，奇偶校验等）
而软件部分是要寄托于硬件的，只要硬件部分有问题，无论软件部分设置的多么精确，通信都不会成功的。接下来看下面的图1。

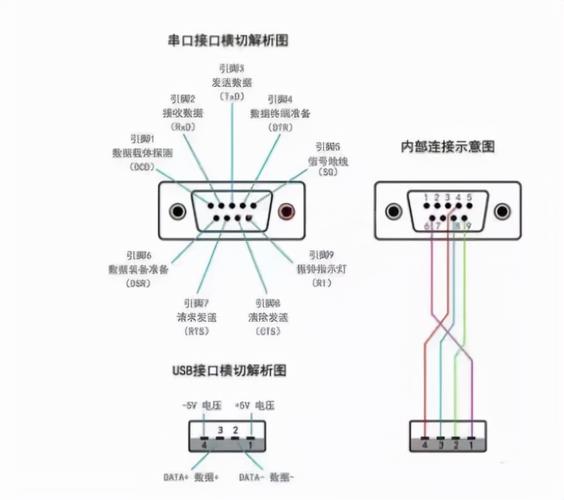

图1，是我们平常事情和学习中常用的一些通信接口，他们的形状千奇百怪，有相同的也有不相同的，有RS232接口，RS485接口，也有以太网接口。大家把稳了，看着形状相同的不一定便是同一类接口，形状不同的，却有可能是同一类接口。举个例子图1中，电脑主机后面有一个通信接口和PLC的通信接口形状是一样的，但它们却不是同一类接口，如果它们两个想要通信是不能直接接在一起的。为什么会这样呢？看下面图2。
图2，便是我们平时利用最多的两种通信接口RS232和RS485。别问我为什么通信接口叫这两个名字，这个是发明这种接口的时候就这么定好的，我们只要记住这两个名字和明白他们的事情事理就行了。
A,先说一下RS232接口是怎么回事，我们上一节讲过，通信的本色便是通信接口，不断的输出高低两种电压。那么RS232接口输出的高低电压是多少呢？高电压是+15V，低电压是-15V。也便是说RS232接口的输出电压是在+15V和-15V之间来回变革的。我们看一下RS232接口一共有9个针脚，但如果它只是用来吸收和发送数据，只要接三根线就够了，一根发送线接第3针脚，一根吸收线接第2针脚，一根公用旗子暗记地线接第5针脚，其他6个针脚不该用，这也是我们最常用的形式。RS232接口由于早期驱动技能的限定随意马虎形成共模滋扰，以是它的各通信参数只能做到以下的范围：
最大传输速率：20Kbit/s（有兴趣的可以根据上一节讲的，算一下这个速率能传送多少个字节）
最大传输间隔：15米。也便是通信线缆的长度。
最大连接数：1发，1收。也便是只能1对1的发送吸收数据。
B,再说RS485接口，它是在RS232接口根本上发展起来的新的通信接口，形状和RS232接口相同，但也可以做成别的形状。RS485接口发送和吸收数据只须要两根线就够了，这两根线分别用A和B表示，一根接第3针脚（西门子），一根接接第8针脚（西门子）。这是西门子的，其他品牌可能是别的针脚，但事理都是一样的。RS485接口的输出电压范围是+12V到-7V，这便是为什么RS232接口和RS485接口不能直接接在一起的缘故原由，由于它们两个接口电压是不同的，直接接在一起就会烧毁驱动芯片。由于RS485接口采取了新的驱动技能，肃清了共模滋扰。以是它的数据通信参数远远高于RS232接口，RS485接口它可以做到以下的范围：
最大传输速率：10Mbit/s
最大传输间隔：1200米。（和传输速率也有关系）。
最大连接数：1发，128收。也便是可以1对多的发送吸收数据。
可以看到利用RS485通信接口比较于RS232接口具有很明显的上风。那么我们如何区分一个PLC的通信接口是RS232还是RS485呢？最准确的方法便是去查，我们利用的PLC的技能手册或利用解释书，那上面有通信接口的详细解释。我们不能通过形状去判断它是RS232还是RS485接口，更不能在没有区分以前就盲目的接线通电，那样很随意马虎对PLC造成破坏。下面的图3和图4是精确和缺点的接法的示意图。
图3，精确的接法。
图4，缺点的接法。
图5，是RS23和RS485接口须要通信时的办理办法，便是在他们之间接一个转换器，我们不用理解转换器是怎么事情的，只要知道它可以把RS232接口转换成RS485接口就行了。这样的转换器有许多种：比如USB转RS485的，USB转RS232的，RS485转以太网的，RS232转RS485的等等。
RS232和RS485接口就讲到这里。喜好就讴歌哈，感谢前几节给讴歌的朋友。是你们给了我写作的动力，有问题可以不才面留言，你们的问题我只管即便回答。我们下节再见。
