SkyWalker 40A
电调是“好赢科技”生产的，最大电流为40A。拆解只须要一把刀划开表面的热缩管就可以了。
拆开往后就能看到里面的电路板了，这是块4层板，两颗日本红宝石电容器( Rubycon)并联做输入滤波，两颗都是16V 470uF
（图片来自网络侵删）
正面
背 面
背面覆盖着铝制散热片，中间用导热硅胶垫隔开，既导热又绝缘
揭开散热片
两排MOS一共12颗，两两并联，组成三对桥，MOS的型号为AP85U03GH，最大漏极电流75A，并联起来有150A，最下面加了铜条增加流过电流强度
12颗MOS
三颗78D05并联起来给内部芯片供电，一个芯片最大输出为0.5A，三颗到达1.5A，板子为无铅焊接，锡丝熔化的温度比较高
7805
主掌握芯片为C8051 F330，自带内部晶振，利用内部比较器做过零比较
MCU
单片机是3.3V的，以是又加了一个UTC 2950L-3.3V 给单片机供电，这是一款线性稳压芯片，旁白的是两颗滤波电容
2950---3.3V

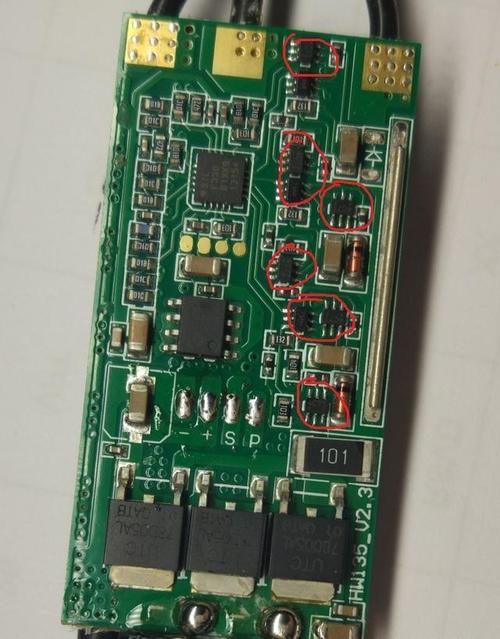

这些小的该当是MOS驱动
拆解到这里就完了，电调的驱动还要合营相应的程序。
