咱们本日的例子是三星870 EVO，一款SATA接口的SSD，比M.2 SSD体历年夜得多，从外不雅观上看，大家肯定以为它能到4TB也不奇怪，多塞点颗粒进去就好了呗。
先给大家打个预防针，可不要吃惊哦。

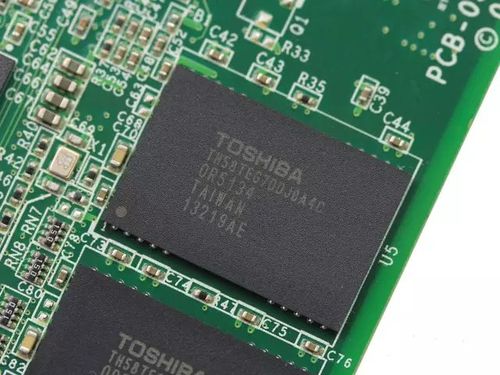

这么小的PCB和区区4块闪存颗粒肯定让大家有点惊异吧。
为啥它不充分利用空间，用更多的颗粒来构成4TB空间呢？这话可就长了，让

其次是主控芯片的限定，要靠闪存芯片数量凑出几TB、乃至十几TB的SSD实在并不难，但这给主控芯片出了难题。
由于闪存颗粒内部已经是类似RAID的多通道架构，更多的闪存芯片通道数量也会倍增，要想掌握这么多数据流，主控芯片能力须要成倍提升，本钱、功耗太高了。
如果不考虑一样平常消费者的承受能力，看看商用和专业级SSD，容量可是很惊人的。

这款百TB级别的商用SSD用了和消费级SSD完备不同的接口，这同样是现在消费级SSD不会利用太多闪存芯片的缘故原由之一。
由于适宜塞进更多颗粒的SATA型SSD外部速率很低，而大量的闪存芯片并行存取时速率是超高的，这时候主控芯片还得想办法给数据降速，根本是吃力不谄媚，厂商当然也不会这样设计了。

以是，未来SSD的发展恐怕会是容量速率的同步提升，以是更大容量的SSD可能得等待未来的NVMe 2.0办理问题，供应类似SATA的连线接口，同时速率更快，并联更多颗粒也没问题的说。
