极米45W电源适配器自带插脚模块以及输出线缆，机身方块造型设计，个中两侧边缘部分倒角设计，让机身看起来设计有支脚一样平常，整体很有辨识度。
机身正面一角设有指示灯，插脚模块可拆卸设计。
通电状态下，指示灯亮蓝光。
机身侧面印有电源适配器参数
型号：HKA04519523-XA
输入：100-240V~50/60Hz 1.2A
输出：19.5V2.3A
制造商：深圳市航嘉驰源电气株式会社
适配器通过了CCC认证。
适配器配备可折叠国标插脚。
插脚模块拆下，构造设计上与苹果的很相似，机身上设有定位板。
DC线缆端子特写。
实测极米45W电源适配器机身长度为60.42mm。
宽度为60.17mm。
厚度为29.11mm。
线缆长度约为184cm。
适配器拿在手上的大小直不雅观感想熏染。
其余测得极米这款45W电源适配看重量约为158g。
极米45W电源适配器拆解看完了这款电源适配器的外不雅观展示，下面就进行拆解，一起看看内部的用料。
首先沿机身接缝拆开适配器外壳。
导线焊接连接到插座模块上。
另一端焊接连接到PCBA模块，并打胶加固。
输出导线同样通过焊接连接。
PCBA模块正面包裹铝制散热片。
PCBA模块背面也包裹铝制散热片。
散热片之间通过卡扣连接固定。
拆开电源PCBA模块外部的散热片，内部变压器等元件与散热片添补胶水导热。
利用游标卡尺测得PCBA模块长度约为54.7mm。
PCBA模块宽度约为53.7mm。
PCBA模块厚度约为21mm。

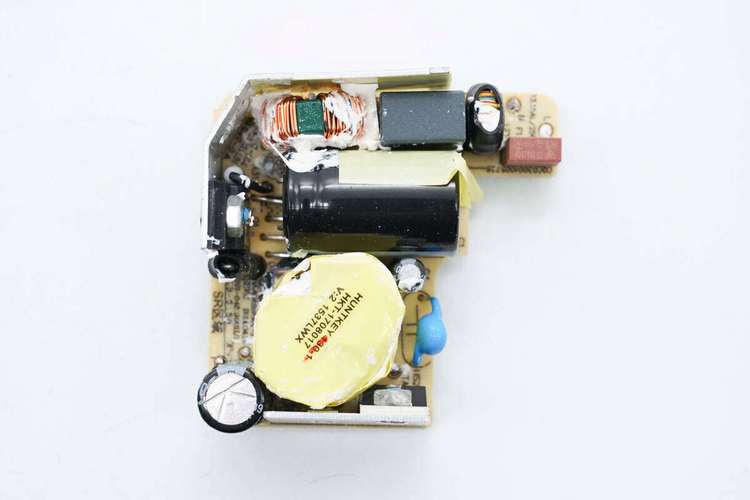

清理掉PCBA模块正反面的胶水，右上角为互换输入端，焊接保险丝，共模电感，安规X2电容。左侧散热片固定开关管，右侧为高压滤波电容。电容下方为变压器，肖特基整流管和输出滤波电容。
PCBA模块背面焊接整流桥，低级主控芯片和反馈光耦。
输入端焊接保险丝，共模电感，低级开关管散热片。
输入端保险丝规格为3.15A 250V。
共模电感外套热缩管绝缘。
剥掉热缩管，共模电感采取漆包线和绝缘线绕制。
安规X2电容来自HJC华容，规格为0.22μF。
另一颗共模电感采取漆包线绕制。
整流桥来自平伟，型号DBL207S，规格为2A 1000V。
PCBA模块侧面一览，焊接整流管，蓝色Y电容，主控芯片供电电容和高压滤波电容。
高压滤波电容粘贴胶带绝缘。
高压滤波电容来自红宝石，规格为400V82μF。
低级主控芯片丝印09=30E，采取SOT23封装。
为主控芯片供电的滤波电容来自金富康，规格为4.7μF50V。
低级开关管利用螺丝固定在散热片上。
低级开关管来自美格纳，型号MDF11N60，是一颗耐压600V的NMOS，导阻450mΩ，采取TO220封装。
变压器由航嘉代工，磁芯采取胶带严密缠绕绝缘。
蓝色Y电容来自南方宏明。
亿光 EL 1019光耦用于输出电压反馈。
输出整流管利用螺丝固定在散热片上。
整流管来自PY平伟，型号MBR20100LCT，是一颗100V 耐压，20A的肖特基二极管，采取TO220封装。
输出滤波电容来自红宝石，为ZLH系列龟龄命电解电容，规格为25V 680μF。
PCBA模块背面焊接一颗贴片LED灯用于输出指示。
全部拆解一览，来张百口福。
充电头网拆解总结极米这款电源适配器为投影机专用，适配器配有折叠插脚，便于改换电源线和不同插脚利用，十分灵巧。适配器由航嘉代工，具备1.8米输出线，为圆形DC接口，输出为19.5V2.3A，输出功率为45W。适配器配有电源指示灯，可以方便的检讨输出状态，利用方便。
充电头网通过拆解理解到，极米这款投影机电源适配器内部PCBA模块采取铝制散热片包裹，元件之间的空隙打胶添补加固，并加强散热。电源内部采取美格纳开关管，并利用平伟整流桥和整流管。初次级滤波电解电容来自日系红宝石品牌，内部做工用料踏实。
