华为这款做事器电源支持根据输入电压降落，对应降落输入功率。电源输出端设有格栅，在输入端设有散热风扇，从直流输出端吸入空气，并由输入端吹出空气进行散热。下面就带来华为这款3000W输出功率的氮化镓钛金电源拆解，一起看看内部的用料和设计。
华为3000W氮化镓钛金电源外不雅观华为这款3000W氮化镓钛金电源造型相称“板砖”，外壳采取电镀金属材质，多颗螺丝进行固定封装。
金属壳上贴有电源铭牌
名称：开关电源
型号：PAC3000S12-T1
输入：~230-240V；50/60Hz；16A或240V；16A
输出：12.3V；243.9A Max
最大总输出功率：3000W Max
输入：~220-230V；50/60HZ；16A
输出：12.3V；235.8A Max
最大总输出功率：2900W Max
输入：~200-220V；50/60HZ；16A
输出：12.3V；203.3A Max
最大总输出功率：2500W Max
输入：~100-127V；50/60HZ；16A
输出：12.3V；105.7A Max
最大总输出功率：1300W Max
电源通过了CCC、CE、TUV认证，以及80 PLUS钛金标准。
另一壁设有三颗固定螺丝，用于固定内部电源模块。
电源输入端设有品字电源线插槽、风扇、提手以及脱扣条，风扇利用四颗螺丝固定。
电源的输入插座采取C20规格，内有输入规格参数，16A 250V~。
风扇区域贴有电源功率和效率贴纸。
输出端外壳镂空有散热窗口。
电源PCB板金手指特写。
另一壁特写。
测得电源机身长度为193.84mm。
宽度为67.64mm。
厚度为38.65mm。通过三维算得电源体积（不算提手和金手指占用空间）为506.75cm³，功率密度为5.92W/cm³。
重量约为983g。
华为3000W氮化镓钛金电源拆解电源外壳由两块L型金属板组成，拆掉固定螺丝即可打开，十分方便。
金属板内侧都贴有麦拉片绝缘。
电源模块一侧有一条线缆连接输出端和风扇进行供电。
连接线缆输入端插拔式设计，方便进行组装。
将电源模块取出。
风扇来自DELTA台达，型号PFB0412EN-E，规格为DC 12V4A，通过了CE认证。

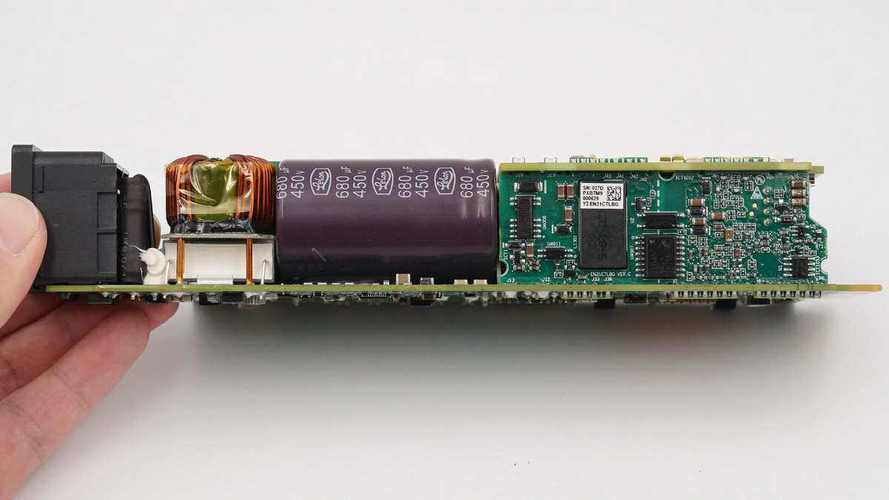

电源模块由多颗小板堆叠而成，元器件布局紧凑。
侧面设有保险丝、共模电感、安规X电容和高压滤波电解电容。
输入母座外壳上印有DINKLE logo，来自町洋。
输入母座右边保险丝外套绝缘管，共模电感包裹绝缘胶带，并粘贴电木板绝缘，不才方设有一颗安规X电容。
左侧设有滤波电感和多颗滤波电容，电容打胶加固，个中一颗焊接在中间小板上。
将PFC升压电感和高压滤波电解电容间的小板拆下。
小板上设有两颗二极管、英飞凌两颗驱动器以及四颗IPT60R028G7 MOS管。
另一壁没有主要元器件。
丝印S8MC的二极管。
英飞凌驱动器特写，丝印没法排清，信息不详。
四颗英飞凌MOS管型号均为IPT60R028G7，CoolMOS G7系列，耐压650V，导阻28mΩ，PG-HSOF-8封装。
侧面中间焊接一块小板。
焊接取下侧面小板。
板子一壁设有多颗驱动器芯片以及驱动变压器。
另一壁右侧排列着八颗来自氮化镓系统的氮化镓MOS管。
四颗驱动变压器特写。
丝印834M的驱动器芯片。
氮化镓开关管来自氮化镓系统，型号GS66516T，是一颗增强型氮化镓开关管，耐压650V，导阻25mΩ。
PFC升压电感特写。
高压滤波电解电容来自主隆，规格为450V 680μF。
NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。后面有一颗白色继电器用于开机后短接NTC从而提升转换效率。
输出端设有两块铜板用于连接PCB，同时起到支撑浸染。
将顶部以及侧面小板拆下，顶面中央有四颗MOS管。
四颗MOS管均为东芝TPHR6503PL，NMOS管，耐压30V，导阻0.41mΩ，采取SOP Advance封装。
顶部小板另一壁设有谐振电感和变压器，均采牟利兹线绕制，磁芯包裹高温胶带绝缘。
将其拆下，底部垫有电木板绝缘。
谐振电感和变压器特写。
谐振电感一侧丝印有信息。
变压器下方区域设有数字隔离器、栅极驱动器以及多达20颗MOS管用于同步整流。右侧还有四颗来自氮化镓系统的四颗氮化镓MOS管。
电源内部采取纳芯微 NSi8120N0 高可靠性双通道数字隔离器进行驱动隔离，芯片支持150Mbps传输速率，支持2.5-5.5V事情电压。
用于氮化镓开关管的驱动器来独立智，型号uP1964P，是一颗单通道增强型氮化镓驱动器，芯片支持6-13.2V事情电压，内置LDO用于调节栅极驱动输出电压，具备高输出电流能力。
同步整流管来自VISHAY威世，型号SiRA20DP，NMOS，耐压25V，导阻0.48mΩ，采取PowerPAK SO-8封装。
用于同步整流管驱动的驱动器来自德州仪器，型号UCC27211A，是一颗具有8V UVLO和负电压处理能力的4A、120V半桥栅极驱动器。
输出端采取多颗MLCC电容并联滤波。
另一块小板上设有赞助电源电路和隔离通信芯片，赞助电源采取平面变压器。
板子另一壁一览，设有隔离通信芯片和MCU。
赞助电源芯片来自英飞凌，型号ICE2QR2280G，是一颗集成开关管的电源芯片，内置800V CoolMOS管，85-265Vac输入下支持30W输出功率。芯片内置逐周期电流限定和折返校正，并支持数字软启动和有源突发模式。
一颗MCU来自意法半导体，型号STM32F334R8T7，是一颗内置DSP和FPU的稠浊旗子暗记MCU，内置Cortex-M4 CPU，主频达72MHz，内置64KB Flash和16KB SRAM。
初次级之间通信采取纳芯微 NSi8141W0 高可靠性四通道数字隔离器，芯片支持150Mbps传输速率，支持2.5-5.5V事情电压。
赞助电源平面变压器磁芯特写。
EL3H7光耦特写。
EL 1018光耦特写。
一颗存储器芯片来自意法半导体，丝印24C64WP。
三颗输出滤波固态电容特写。
主板背面一览，对应变压器处镂空处理。
MCU芯片来自ST意法，型号STM32F334C8T7，芯片内置32位CPU和FPU，主频达72MHz，内置64K FLASH和12K SRAM，并支持奇偶校验。内部还集成两个快速12位ADC，超快速比较器等，支持6通道PWM旗子暗记输出。
全部拆解完毕，来张百口福。
充电头网拆解总结华为PAC3000S12-T1做事器电源采取常见的板砖造型，支持快拆设计。电源输入端设有散热风扇和拉手，在输出端设有金手指。电源为单12V输出，输出规格为12.3V 243.9A，打算输出功率为3000W。
充电头网通过拆解理解到，这款电源采取五块小板焊接组成，充分利用空间，提升功率密度。电源内部采取氮化镓系统推出的GS66516T增强型氮化镓开关管用于开关电源，输出采取威世SiRA20进行同步整流。
电源内部初次级MCU均来自意法半导体，赞助电源芯片来自英飞凌，高压滤波电容来自主隆。内部PFC电感和变压器均采牟利兹线绕制，降落高频损耗。输入端设有继电器和NTC热敏电阻，降落接通电源时的浪涌电流，内部元件涂有三防漆进行保护，整体做工和用料十分踏实。
