把小风扇轴上垫片拆下来，就能将定子和转子进行分离。
下图左边是转子，由环形磁铁和扇页组成；右边是定子，由线圈和马达驱动芯片等组成，这种小风扇便是一种无刷电机。
线圈PCB的反面是这样的
（图片来自网络侵删）

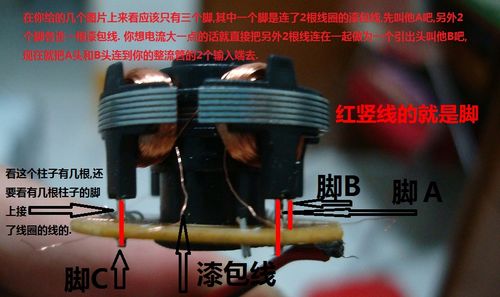

别以为下图的风扇有4个线圈，实际上是只有一个线圈的。
马达驱动芯片是477A
▲ 477A芯片的内部框图
芯片内部有霍尔传感器，还包含了放大霍尔电压的放大器、施密特触发器、驱动电路等，当磁场大于翻转点，输出DO为灌电流（低），输出DOB为拉电流状态（高），当磁场强度反转且低于开释点brp，DO会变为拉电流（高），DOB变为灌电流（低）。
▲ 芯片手册中供应的运用电路（单线圈）
大略的说，霍尔传感器能检测出绕组实时运转位置旗子暗记，通过对霍尔传感器采集回来的的旗子暗记进行处理，并实时掌握相应驱动电器对电机线圈进行换向掌握，从而使电机实现迁徙改变。
实在，这种小风扇除了有单线圈驱动的，还有双线圈驱动的，下图的这种便是双线圈的马达。
上图马达驱动芯片用的是276A，是一种双线圈霍尔驱动芯片。
事理实在也是跟前面是一样的，霍尔传感器能检测出绕组实时运转位置旗子暗记，驱动电器对电机线圈进行换向掌握，从而使电机实现迁徙改变。
▲ 芯片手册中供应的运用电路（双线圈）
在有刷电机中，电刷是个会磨损零件，且换向时电刷与线圈接头还会产生电火花。而无刷电机没有电刷，不须要换电刷，线圈的换向是通过霍尔传感器与干系电路进行，以是能有效提高电机的利用寿命和掩护的用度。
