众所周知,在焊接大平面和低托脚高度元件时会有空洞形成,如QFN 元件。
这类元件的利用正在越来越多,为了知足IPC 标准,空洞形成使许多PCB电路板设计师、PCBA焊接EMS代工厂商和质量掌握职员都倍感头痛。
优化空洞性能的参数常日是焊膏化学身分、回流焊温度曲线、基板和元件的涂饰以及焊盘和SMT钢网模板优化设计。
然而,在实践中,改变这些参数有明显的局限性,只管进行了很多努力进行优化,但是仍旧常常看到过高的空洞率水平。

削减SMT电路板贴片焊接制程中IC芯片焊接空洞及不良原因分析_空泛_元件 削减SMT电路板贴片焊接制程中IC芯片焊接空洞及不良原因分析_空泛_元件 科学

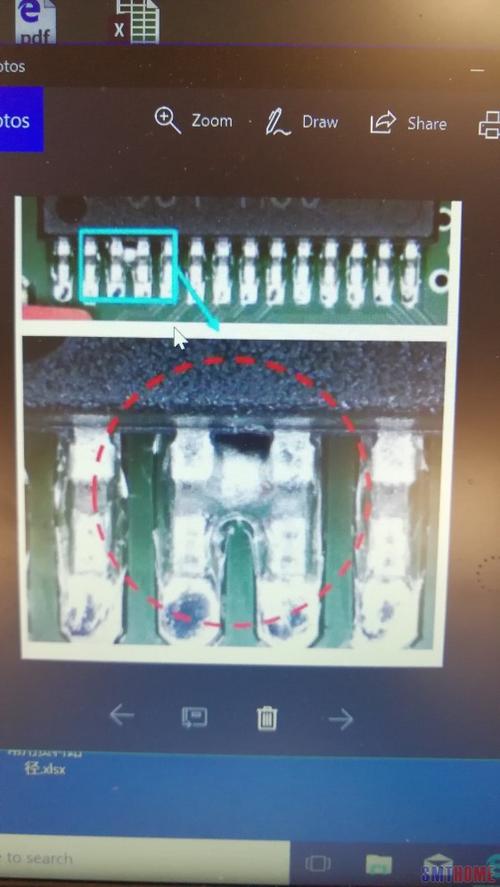

(IC芯片焊接不同程度的空洞)

削减SMT电路板贴片焊接制程中IC芯片焊接空洞及不良原因分析_空泛_元件 削减SMT电路板贴片焊接制程中IC芯片焊接空洞及不良原因分析_空泛_元件 科学
(图片来自网络侵删)

产生焊接空洞的根本缘故原由为锡膏熔化后包裹在个中的空气或挥发气体没有完备排出,影响成分包括锡膏材料、锡膏印刷形状、锡膏印刷量、回流温度、回流韶光、焊接尺寸、构造等。

IC芯片封装技能类型 :LGA、PGA、BGA

近日,针对“美国商务部全面限定华为购买采取美国软件和技能生产的IC芯片半导体”事宜,华为通过心声社区发文称:“没有伤痕累累,哪来皮糙肉厚,英雄自古多难祸。
转头看,波折坎坷;向前看,永不言弃。

作为电子制造业一名SMT工程师,如果不节制SMT表面组装组装工艺,就很难去剖析与改进工艺,而理解组装工艺流程之前,须要节制表面组装元器件的封装构造,接下来我们深入浅出的针对封装构造与组装工艺两部分进行详细解析。

SMT表面组装元器件的封装形式分类表面组装元器件(SMD)的封装是表面组装的工具,认识SMD的封装构造,对优化SMT工艺具有主要意义。
SMD的封装构造是工艺设计的根本,因此,在这里我们不按封装的名称而是按引脚或焊真个构造形式来进行分类。
按照这样的分法,SMD的封装紧张有片式元件(Chip)类、J形引脚类、L形引脚类、BGA类、BTC类、城堡类,如下图所示。

电子元器件SMD的封装分类

BGA类封装先容 :1. BGA类封装(Ball Grid Array),按其构造划分,紧张有塑封BGA(P-BGA)、倒装BGA(F-BGA)、载带BGA(T-BGA)和陶瓷BGA(C-BGA)四大类,如下图所示。

BTC类封装先容 :路板上的底部焊端类器件BTC(Bottom Terminal Component)运用非常广泛,比如焊球阵列器件(BGA/CSP/WLP/POP)及QFN/LLP等分外器件,BTC类封装在IPC-7093中列出的BTC类封装形式有QFN(Quad Flat No-Lead package)、SON(SmallOutline No-Lead)、DFN(Dual Flat No-Lead)、LGA(land Grid Array)、MLFP(Micro Leadframe Package),如下图所示。

个中,QFN 是一种无引脚封装,呈正方形或矩形,封装底部中心肠位有一个大面积袒露焊盘用来导热,通过大焊盘的封装外围四周焊盘导电实现电气贯串衔接。
由于无引脚,贴装霸占面积比 QFP小,高度 比 QFP 低,加上精彩的电性能和热性能,这种封装越来越多地运用于在电子行业。

QFN热沉焊盘空洞掌握是QFN焊接工艺难题之一,也是业界的难题之一。

QFN元件三维剖视图和实物外不雅观

由于小尺寸封装携带高功率芯片的能力越来越强,像QFN这样的底部终端元件封装就越来越主要。
随着对可靠性性能的哀求不断提高,对付像QFN这种封装中的电源管理元件,优化热性能和电气性能至关主要。
此外,要最大限度地提高速率和射频性能,降落空洞对减少电路的电流路径十分主要。
随着封装尺寸的缩小和功率需求的提高,市场哀求减少QFN元件热焊盘下面的空洞,因此必须评估产生空洞的关键工艺成分,设计出最佳的办理方案。

QFN 封装具有精良的热性能,紧张是由于封装底部有大面积散热焊盘,为了能有效地将热量从芯片传导到 PCB 上,PCB 底部必须设计与之相对应的散热焊盘以及散热过孔,散热焊盘供应了可靠的焊接面积,过孔供应了散热点路。
因而,当芯片底部的暴露焊盘和 PCB 上的热焊盘进行焊接时,由于热过孔和大尺寸焊盘上锡膏中的气体将会向外溢出,产生一定的气体孔,对付 smt 工艺而言,会产生较大的空洞,要想肃清这些气孔险些是不可能的,只有将气孔减小到最低量。
LGA全称“land grid array”,或者叫“平面网格阵列封装”,即在底面制作有阵列状态坦电极触点的封装,它的形状与 BGA 元件非常相似,由于它的焊盘尺寸比 BGA 球直径大 2~3 倍旁边,在空洞方面同样也很难掌握。
并且它与 QFN 元件一样,业界还没有制订干系的工艺标准,这在一定程度上对电子加工行业造成了困扰。

BGA的全称叫做“ball grid array”,或者叫“球柵网格阵列封装”。
目前,绝大部分的intel移动CPU都利用了这种封装办法,例如intel所有以H、HQ、U、Y等结尾(包括但不限低压)的处理器。

BGA可以是LGA、PGA的极度产物,和他们可以随意置换的特性不同,BGA一旦封装了,除非通过专业仪器,否则普通玩家根本不可能以正常的办法拆卸改换,但是由于是一次性做好的,因此BGA可以做的更矮,体积更小。

BGA芯片焊点紧张毛病有:空洞,脱焊(开路),桥接(短路),焊球内部裂纹,焊点扰动,冷焊,锡球熔化不完备,移位(焊球于PCB焊盘不对准),焊锡珠等。

影响BGA空洞的成分 : BGA在焊接过程中形成焊点时,一样平常会经历二次塌陷的过程。
第一个过程是焊膏先熔化,元件塌落下来;第二个过程是焊料球也熔化再次塌落,终极形成一个扁圆形的焊点。
而从实际情形看,焊点空洞多发生于焊球底部与焊盘之间的位置,其受焊接过程中助焊剂挥发影响较多,因此,工艺曲线与焊膏是影响焊点空洞形成的两个最为主要的成分。
BGA区域涌现空洞的几率一样平常比较高。
PCB设计、焊料选择、焊接工艺(尤其无铅与混装工艺)、回流气氛(真空炉与氮气)、回流参数等都会对空洞的形成与掌握有不同程度的影响。

『本文转载自网络,版权归原作者所有,如有侵权请联系删除』
