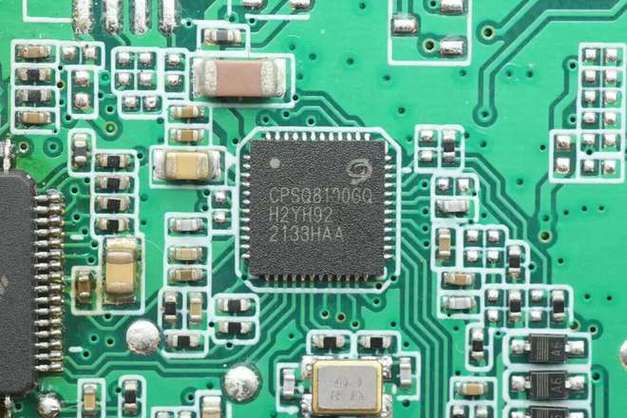

芯片内置高压启动电路，可实现芯片空载损耗小于50mW。
在恒压模式，采取多模式技能提高效率并肃清音频噪声，使得系统知足6级能效标准，可调输出线补偿功能能使系统得到较好的负载调度率。

运用案例：

1、拆解报告：UGREEN绿联星辰户外电源GS1200

2、拆解报告：正浩 睿 RIVER 2 MAX 500W户外电源

芯朋微PN8149内部集成了脉宽调制掌握器和功率MOS，内置三种脉冲功调节模式稠浊技能和分外器件低功耗构造技能，实现超低的待机功耗以及全电压范围下的最佳效率。
PN8149为须要超低待机功耗的高性价比反激式开关电源系统供应了一个前辈的实现平台，非常适宜六级能效标准、Eur2.0、能源之星的运用。

该芯片还供应了极为全面和性能精良的智能化保护功能，包括周期式过流保护(外部可调)、过保护、过压保护、CS短路保护、软启动功能，适宜电源适配器、家电赞助电源等场景运用。

运用案例：

1、拆解报告：奥鹏600W便携户外电源R600

PN8135H内部集成了脉宽调制掌握器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
该芯片供应性能精良的智能化保护功能，包括周期式过流保护(外部可调）、过载保护、过压保护、CS短路保护、软启动功能。

通过Hi-mode、Eco-mode、Burst-mode的三种脉冲功率模式稠浊技能和分外器件低功耗构造技能实现了的待机功耗以及电压范围下的效率。
良好的EMI表现由频率调制技能和SoftDriver技能充分担保。
该芯片还内置智能高压启动模块。
非常适用于机顶盒电源以及待机电源利用。

运用案例：

1、拆解报告：Aohi奥海3.5/4kW智能充放电一体枪

芯朋的低级PWM主控芯片PN8161，该芯片内部集成了准谐振事情的电流模式掌握器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
该芯片供应了极为全面和性能精良的智能化保护功能，包括输出过压保护、周期式过流保护、过载保护、软启动功能。

通过QR-PWM、QR-PFM、Burst-mode的三种模式稠浊调制技能和分外器件低功耗构造技能实现了超低的待机功耗、全电压范围下的最佳效率。
频率调制技能和SoftDriver技能充分担保良好的EMI表现。

运用案例：

1、拆解报告：阿里巴巴20周年限量纪念版天猫精灵CCL原装充电器

2、拆解报告：古石20W 迷你PD快充充电器

3、拆解报告：PISEN品胜18W USB PD快充充电器

4、拆解报告：SSK飚王18W USB PD快充充电器

5、拆解报告：REMAX 20W PD快充充电器

6、拆解报告：品胜20W USB PD快充充电器

7、拆解报告：belkin贝尔金1A1C 30W快充充电器

8、拆解报告：Baseus倍思18W USB PD快充充电器

9、拆解报告：坤兴20W USB PD快充充电器

10、拆解报告：坤兴18W USB PD3.0 PPS快充充电器

11、拆解报告：闪极20W USB PD快充充电器

12\拆解报告：乐用时期迷你22.5W快充充电器

芯朋微低级主控芯片PN8212L，是一颗高频准谐振反激掌握器，芯片内部集成电流模式掌握器和高压启动。
芯片可以根据输入电压，输出电压和输出负载自动切换QR，PFM和突发模式，通过多模式调制技能和分外的低功耗技能实现了全负载范围内的高效率和低待机功耗。

PN8212L还支持频率调制技能和Soft-Driver技能，供应良好的EMI性能。
芯片内置线电压补偿模块，可提高全电压范围的带载性能。
芯片集成全面的保护功能，除常规保护外，市电欠压和过压双重保护为电源安全运行保驾护航，特殊适宜印度市场。

运用案例：

1、拆解报告：绿联100W 3C1A氮化镓充电器

芯朋微PN8213是一颗高频准谐振开关电源掌握器，芯片集成高压启动，支持多模式掌握，实现了全负载范围的高效率和低待机功耗表现。
芯片内置频率调制技能和Soft-Driver技能，提升系统的EMI性能，并且还内置了线电压补偿模块，提高了全输入电压范围的带载能力同等性。

PN8213还内置了全面的保护功能，包括逐周期过流保护、输入电压保护、输出过压保护、双重过热保护、次级整流管短路保护以及过载保护等保护功能。
芯片采取SSOP10封装，支持PD快充和适配器利用。

运用案例：

1、拆解报告：绿联65W 2C1A氮化镓充电器

2、拆解报告：品胜65W 2C1A氮化镓快充充电器

芯朋PN8370集成超低待机功耗准谐振原边掌握器及650V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。
PN8370为原边反馈事情模式，可省略光耦和TL431。
内置高压启动电路，可实现芯片空载损耗（230VAC）小于30mW。

在恒压模式，采取准谐振与多模式技能提高效率并肃清音频噪声，使得系统知足6级能效标准，可调输出线补偿功能能使系统得到较好的负载调度率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。
该芯片供应了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

运用案例：

1、拆解报告：天猫精灵M1原装充电器

2、拆解报告：LORO 5000mAh二合一充电器

芯朋微电子AP2963卖力两个USB-A接口的降压转换。
芯朋AP2963是一款采取SO8-EP封装，高能效，高压同步降压芯片。

这款芯片采取了Neo-CCTM专利技能，确保恒流精度在±5%以内，实现车载充电器精准恒流和限流。
具备输入欠压，输出过压，输出短路，输出过流，输出过压，过温等多重保护。

运用案例：

1、拆解报告：X·ONE 35W USB PD三口车载充电器

PN7113W是一款基于P_SUB P_EPI工艺的高压、高速功率MOSFET和IGBT高低侧驱动芯片。
其浮地通道能事情在600V的高压下，可用于驱动2个N-MOSFET或IGBT。

该芯片逻辑输入电平兼容低至3V的CMOS或LSTTL逻辑输出电平。
输出具有大电流脉冲能力。
传输延时具有匹配性，以简化在高频下的运用。
PN7113可以运用在中小型功率电机驱动、功率MOSFET或IGBT驱动、照明整流器等设备中。

运用案例：

1、拆解报告：光彩135W USB-C电源适配器

2、拆解报告：正浩 睿 RIVER 2 MAX 500W户外电源

芯朋微AP8505是一款基于高压同步整流架构固定5V输出的非隔离交直流转换芯片，集成PFM掌握器以及500V高可靠性MOSFET，用于外围元器件极精简的小功率非隔离开关电源。

AP8505内置500V高压启动，实现系统快速启动、超低待机功能。
该芯片供应了完全的智能化保护功能，包括过流保护，欠压保护，过温保护。
其余AP8505具有精良的EMI特性，适用于非隔离赞助电源、家电以及智能家居等设备运用。

运用案例：

1、拆解报告：Huntkey航嘉100W氮化镓充吧高能系列W100

2、拆解报告：Huntkey航嘉68W氮化镓充吧高能系列W68

芯朋微是一颗非隔离降压芯片，内部集成PFM掌握器和650V MOS管。
芯片支持高压启动，可实现快速启动和超低待机功能，具有精良的EMI特性，采取SOP7封装。

其余，该芯片供应了完全的智能化保护功能，包括过流保护，欠压保护，过温保护。
适用于非隔离赞助电源、家电以及智能家居等场景。

运用案例：

1、拆解报告：魅族PANDAER 120W 3USB-C氮化镓桌面充电插座

Chipown芯朋PN8016芯片，非隔离降压，内置800V耐压MOSFET，输出电压可通过FB电阻调度，支持全面的保护功能。

其内置800V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能；该芯片供应了完全的智能化保护功能，包括过载保护、欠压保护、过温保护；其余PN8016的降频调制技能有助于改进EMI特性。

运用案例：

1、拆解报告：HuntKey航嘉WiFi智能插座

芯朋微PN8054E是一颗非隔离降压芯片芯片内部集成掌握器和降压MOS管，用于降压输出。
芯片固定15V输出电压，内部集成高压启动电路。

该芯片供应了完全的智能化保护功能，包括过载保护，欠压保护，过温保护。
其余PN8054的降频调制技能有助于改进EMI特性，适用于外围元器件精简的小功率非隔离开关电源。

干系阅读：

1、拆解报告：白牌1600W智能负离子高速吹风机

PN8306M包括同步整流掌握器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管；并且内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以知足6级能效的标准，且留有足够的裕量。

此外这款芯片集成了极为全面的赞助功能，包含输出欠压保护、输出过压钳位、防误开启等功能。

运用案例：

1、拆解报告：LORO 5000mAh二合一充电器

芯朋微PN8307H内置同步整流掌握器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，电压降极低的功率MOSFET可以提高电流输出能力，降落温升，提升转换效率，使得系统效率可以知足6级能效的标准，并留有足够的裕量。

芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。
该芯片还集成了极为全面的赞助功能，包含输出欠压保护、防误开启、最小导通韶光等功能。

运用案例：

1、拆解报告：PISEN品胜18W USB PD快充充电器

2、拆解报告：SSK飚王18W USB PD快充充电器

3、拆解报告：REMAX 20W PD快充充电器

4、拆解报告：品胜20W USB PD快充充电器

5、拆解报告：belkin贝尔金1A1C 30W快充充电器

6、拆解报告：Baseus倍思18W USB PD快充充电器

7、拆解报告：坤兴20W USB PD快充充电器

8、拆解报告：坤兴18W USB PD3.0 PPS快充充电器

9、拆解报告：闪极20W USB PD快充充电器

10、拆解报告：乐用时期迷你22.5W快充充电器

芯朋微PN8308M集成同步整流掌握器及NMOS，支持CCM，DCM，QR事情模式。
芯片内置20mΩ 80V耐压同步整流管，采取SOP-8封装。

PN8308M可用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。
芯片内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以知足6级能效的标准并留有足够的裕量。
PN8308M还集成了包含输出欠压保护、最小导通韶光在内的多项赞助功能。

干系阅读：

1、拆解报告：睿德24W DC电源适配器

芯朋微AP2965是一颗高效40V输入电压、4.2A输出电流的同步降压转换器，芯片内部集成开关管，事情频率为130kHz，内置软启动和线损补偿，具备全面的保护功能，采取SOP8/PP封装。

为了达到更好的EMI特性，符合苹果的MFi标准，开关频率圈定为130KHZ。
自动放电电路可快速可靠的将输出电容放电，避免过压发生故障，以确保QC2.0/3.0运用安全事情。
打嗝模式输出欠压保护可以将输入均匀电流减少至50mA。
这款芯片可以运用于车充、PD适配器、DC-DC转换器等场景。

运用案例：

1、支持88W UFCS领悟快充，华为全能充车载充电器拆解

2、拆解报告：VIVO 33W FlashCharge2.0闪充车充CH2053

3、拆解报告：iQOO 55W FlashCharge2.0超快闪充车充

4、拆解报告：华为40W SuperCharge超级快充车充

5、拆解报告：华为66W超级快充车载充电器

芯朋微PN7726是一款用于无线充电的智能功率芯片。
该芯片集成了驱动及四颗高效功率级场效应管， 内置自举高压PMOS，内置5V/50mA LDO，具有自适应去世区功能。
PN7726集成了欠压保护、过温保护和过流保护等功能；采取QFNFC3×3、SOP8-PP封装，底部通过散热片来提高散热性能。

芯朋微PN7726支持3到20V事情电压，最高输出功率20W，开关频率高达500KHz，兼容3.3和5V PWM型号，适用于无线充电发射和直流电机驱动。

运用案例：

1、拆解报告：第三方MagSafe磁吸无线充电器

芯朋微电子（Chipown）是一家专注于功率半导体研发的高科技企业，紧张产品线包括仿照/数字架构的AC-DC、DC-DC、Driver IC及Power Discretes等，广泛运用于家电、充电&适配器、智能电网、通信、做事器、光储充、工业电机、工控设备、汽车等领域。
目前，公司为浩瀚行业的TOP企业供应从高压电源芯片到低压电源芯片、从仿照电源芯片到数字电源芯片、从功率掌握芯片到功率分立器件的“PowerSemi Total Solution”，年出货超十亿颗芯片，建立了被数千家客户相信的品牌上风。

通过本篇汇总不难创造，芯朋微的电源芯片得到了来自华为、光彩、魅族、绿联、品胜、奥海等多家厂商的运用，在实现电源芯片国产化的进程中，芯朋微展现了不俗的技能实力和市场竞争力，为中国电子家当的自主创新和可持续发展贡献了主要力量。
