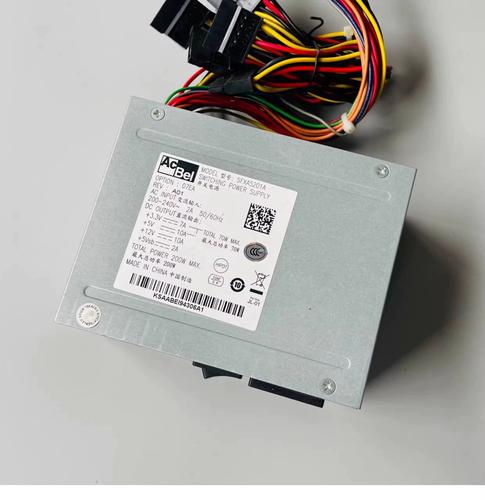

近期维修了一台海康威视硬盘录像机，机器的按键指示灯亮，按开机键录像机不启动。拆机检讨，创造开机后开关电源的风扇不转，解释电源没有启动。录像机利用的电源是电脑常用开关电源，型号为SFXA5201A。待机状态丈量SFXA5201A开关电源待机电源5v（紫色）正常,启动线（绿色）0v，其它电源（12v、5v、3.3v）均无输出。将开关电源输出排线插头拔下丈量绿色启动线电压为5v。
拆机、清理电源内部灰尘，外不雅观检讨未创造明显破坏的部件。通过跑线理解了该电源大体的事情事理：绿色启动线电位拉低后，电源管理芯片WT7501的4脚电位随着拉低，此时3脚（待机时高电位）输出低电位，使光耦M3事情，光耦M3导通给芯片CM6805的8脚供应15V直流电，CM6805事情后9、10脚输出PWM脉冲掌握PFC电路和电源主供电事情。主供电的PWM脉冲通过一个小型的脉冲变压器T3输出两路脉冲掌握两个场效应管为主供电变压器T1供电。接下来就开始排查故障点：
1、给开关电源通电，丈量待机电源5v（紫色）正常,启动线（绿色）5v正常。
2、短接绿、黑线。丈量芯片WT7501的4脚电位为0V，3脚为0V，WT7501事情正常。
3、丈量光耦M3输入引脚1脚为5V，2脚为3.9V,输出引脚3脚为15.7V，4脚为15V,光耦M3事情正常。
4、丈量CM6805的8脚15V供电正常，利用示波器检讨9、10脚均有PWM脉冲输出，确认CM6805事情正常。
5、丈量高压电解电容上的电压为380V,PFC电路事情正常。
6、利用示波器丈量变压器T3输入引脚有脉冲，丈量两路输出引脚,创造只有一起有脉冲输出，这路脉冲是掌握主供电上端场效应管的。疑惑变压器事情不正常，割断电源，丈量变压器输出线圈的电阻，创造有一起线圈阻值为无穷大，拆卸变压器检讨变压器引脚，创造有一个引脚粘附灰尘比较多，且有堕落，清理灰尘堕落的锈迹后创造断点，修复断点。
7、将T3变压器安装回去，通电测试，散热风扇开始运转，丈量12V、5V、3.3V均正常输出，将电源装回录像机内，录像机规复了正常。
总结:通过研究创造T3变压器靠近散热风扇，靠近散热风扇的部件每每灰尘聚拢比较多，大量粉尘粘附到变压器的引脚上，在比较湿润的时令，粘附灰尘比较多的电子元器件或铜箔极易堕落霉变。以是要定期利用干燥的压缩空气对开关电源进行清洁除尘，这样可以延长电源的利用寿命。
