1 系统总体架构

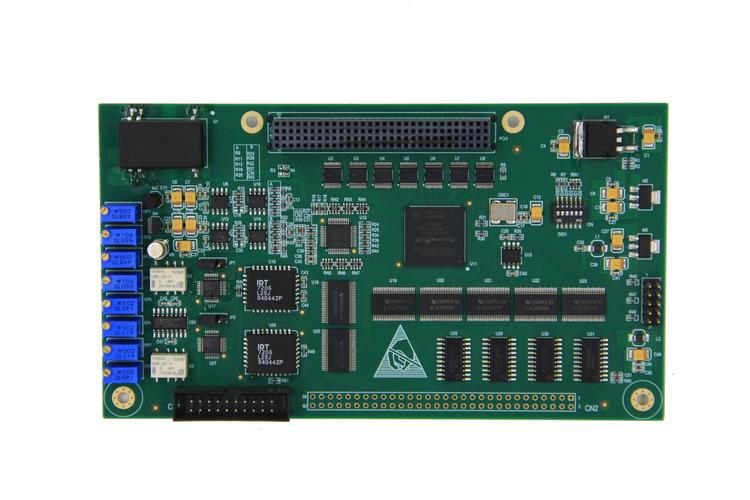

多源数据采集板卡紧张由STM32核心电路、2路CAN总线接口、2路RS485接口、4路RS232接口、8输入/8输出GPIO端口、板载GPS/BD模块以及电源电路组成。多源数据采集板卡硬件构造如图1所示。
STM32作为多源数据采集板卡的掌握核心，掌握折衷各路通信总线接口的数据收发，以及与上位机进行交互，实现上位机对设备终端数据的采集、显示与掌握等功能；2路CAN总线分别独立，并在板卡两侧各有1路接口，通信速率范围为500 kb/s~1 Mb/s；2路独立RS485总线，波特率9 600 b/s到115 200 b/s可配置，可挂载多个RS485总线通信的传感器模块，均分布在板卡左侧；4路RS232接口，波特率9 600 b/s到230 400 b/s可调，旁边两侧各2路独立接口；16路GPIO端口，左侧8路输出，右侧为8路输入；GPS/BD模块紧张完成韶光地理位置信息的采集，通信速率9 600~115 200 b/s可配置，数据更新频率1～20 Hz可配置；电源电路包括12 V转5 V、12 V转3.3 V以及12 V转24 V三部分。
2 系统硬件设计
2.1 STM32核心电路设计
该部分选用了STM32F429ZIT6为微掌握器，其利用高性能的ARM Coetex-M4 32位的嵌入式RISC内核，事情频率高达180 MHz，内置2 MB的Flash和256 KB的SRAM存储器，丰富的增强I/O端口和联接到两条APB总线的外设；包含2个 12位的ADC，3个通用16位定时器，以及3个I2C和SPI，4USARTs/4 UARTs和2个CAN通信接口[5]。个中板卡通信哀求至少7个串口与2个CAN总线。此外，该芯片采取1.7~3.6 V低电压供电，支持就寝、停机和待机3种省电模式，具有功耗低、实时性强等优点。核心电路构造如图2所示。
核心电路紧张包括STM32F429及其复位电路、晶振电路、BOOT启动电路以及调试下载接口电路。个中复位电路采取10 kΩ电阻上拉办法，当按键按下时，RESET与地导通，产生低电平实现复位；为了让STM32得到更高的处理速率，晶振电路采取了25 MHz无源晶振；BOOT电路决定了STM32以何种办法被启动，此处供应了用户闪存存储器启动与从内嵌SRAM启动，默认为前者办法启动，可利用跳帽选择；调试下载接口则选用了SWD办法，其为2线串行通信，只需排针引出，节省空间。
2.2 CAN总线接口设计
CAN总线由于其高性能、高可靠性及独立的设计，而被广泛用于工业现场掌握系统中[7-9]。由于STM32内部集成了CAN总线掌握器，因此外部电路仅需CAN总线收发器即可实现通信。这里选用了TD321SCAN系列的SMD单路通用型CAN隔离收发模块，它是一款采取IC集成化技能，实现了电源隔离、旗子暗记隔离、CAN收发和总线保护于一体的CAN总线收发模块，可实现3 000 V DC电气隔离，传输波特率范围为5 kb/s~1 Mb/s；极大知足了工业级的指标哀求。该模块+3.3 V供电，与STM32之间接口无缝连接，具有功耗低的优点。此外，为了提高总线通信的可靠性，在该模块外添加了端口浪涌防护电路，当模块运用于较为恶劣的现场环境时，如高磁场滋扰、大能量雷击等场合，可保护模块不被破坏。CAN总线接口电路如图3所示。
2.3 RS485总线设计
在该电路中，利用了TD321S485H-A系列的SMD单路高速RS485隔离收发模块(自动切换)，其紧张功能是将逻辑电平转换为RS485协议的差分电平，实现旗子暗记隔离。该模块+3.3 V供电，传输波特率可达500 kb/s，知足哀求。同样，在模块外添加了端口保护电路，SP00S12是一款旗子暗记浪涌抑制器，可用于各种旗子暗记传输系统，抑制雷击、浪涌、过压等有害旗子暗记，对设备旗子暗记端口进行保护，尤为适宜CAN、RS-485等通信领域的浪涌防护。因此，选择SP00S12可有效担保RS485总线通信的可靠性。RS485总线电路如图4所示。
2.4 RS232通信接口设计
该接口电路采取了型号为RSM232D的双路隔离RS-232收发器，它支持3.15 V~5.25 V超宽压输入电源供电，波特率可达235 kb/s。与普通的RS232芯片比较，它电磁抗滋扰EMS极高，隔离耐压2 500 V DC。由于该模块内部TOUT/RIN线没有EDS保护器件，当运用于环境比较恶劣的场合时，可能造成通信不稳定的情形。因此，在模块TOUT/RIN线端外加了TVS管、防雷管、屏蔽双绞线以及同一网络单点接大地等保护方法，有效保护了RS232总线端口。详细电路如图5所示。
2.5 GPIO端口设计
GPIO端口分为8路输入、8路输出端口，5~24 V为逻辑高电压，0~5 V为逻辑低电压。显然电平与MCU电平不匹配，须要电压转换芯片进行电平转换。考虑到端口的稳定性，端口采取了小体积的TLP127光耦芯片，完成电压转换的同时，也实现了电气隔离。此外，TLP127内部集成了耐高压达林顿管，输出端口可耐压值可达300 V DC，同时，它最高可输出150 mA的电流Ic使它具有了较强的驱动和隔离能力。GPIO输入输出端口隔离电路如图6所示。
2.6 GPS/BD模块设计
该模块紧张实现对GPS定位信息进行获取，并传输到STM32中进行处理。市场紧张有几款主流的GPS/BD模块[10]，如ATK-NEO-6M、ATK-1218-BD等。经比拟，ATK-1218-BD模块在数据更新率、传输波特率、定位精度等性能上均要优于其他模块，因此选择该模块来提取地理位置信息。ATK-1218-BD是一款高性能GPS/北斗双模定位模块，其兼容+3.3 V/5 V单片机系统，定位精度2.5 mCEP，数据更新速率1~20 Hz、串口通信波特率4 800~230 400 bps可配置。其余，模块自带可充电后备电池，可以掉电保持星历数据[11-12]。
ATK-1218-BD模块同外部设备通信接口采取UART(串口)办法，输出的GPS/北斗定位数据采取NMKA0183协议[13]，掌握协议为SkyTraq。因此利用前，需采取SKyTraq供应的GNSS_Viewer软件对该模块的更新速率、串口波特率等参数进行配置。该模块与单片机连接办法如图7所示。
2.7 电源电路设计
根据各端口模块以及MCU的供电哀求，须要将12 V事情电源转化为+3.3 V、+5 V、+24 V隔离电源。为了提高电源的转换效率，降落热损耗，采取了一款内置集成电路高端高压功率MOSFET的降压型开关电源芯片MP1584，输入超宽电压4.5 V~48 V DC，最大电流输出可达3 A，输出电压值可根据匹配电阻调度得到+3.3 V、+5 V的电压，相应地输入输出滤波电容均采取MLCC电容可减少纹波滋扰。+24 V隔离电源紧张运用于GPIO输出端，作为输出的参考电平，考虑到体积小、功耗等哀求，选用B1224_XT-2WR2隔离芯片，该芯片可将12 V电压隔离升压至24 V，且输入输出隔离电压达1 500 V DC，效率达84%，外围电路大略，仅需两个滤波电容即可。电源电路构造如图8所示。
3 系统软件设计
3.1 程序设计剖析
该设计以KEIL MDK5为软件开拓环境，操作系统为Windows 7。核心处理器采取了32位ARM Cortex-M4内核的STM32F429ZIT6芯片，主频可达180 MHz，只要程序构造良好，板卡全端口事情负荷下，依然能处于稳定的运行状态。
3.2 测试程序流程
MCU程序采取模块化构造设计，紧张模块包括初始化模块、启动看门狗模块、各通信协议中断模块、定时器中断处理模块和主程序模块。由于篇幅所限，下面紧张对主程序部分程序进行剖析，主程序流程图如图9所示。
系统程序启动时前辈行系统化，配置好各总线端口的波特率以及中断优先级，初始化GPIO端口及GPS/BD模块并设置看门狗。接着初始化各种标志位，启动看门狗中断程序。由于在总线数据传输方面采取硬件握手办法，双向的数据传输依赖中断办法来判断数据的到来或相应旗子暗记的到来，担保了不同总线上的数据正常、透明、可靠传输。因此，此时各通信总线端口已进入中断读取数据状态。
当程序进入主循环后，首先获取GPS/BD模块的经纬度信息，采集8路GPIO_In口的电平状态，接着RS485_1与上位机进行三次应答，将每次应答获取的数据进行截取保存，并对数据判断，知足则GPIO_Out0输出固定频率脉冲。然后解析上位机传来的CAN指令，实行相应的程序，初次为康健查询即检讨各端口通信是否正常，若正常则将8路GPIO_In端口状态、RS485_1读取的数据、RS485_2三次应答截取的数据、RS232的数据以及GPS/BD模块获取的经纬度信息按约定哀求解析放入RS232_TXBUFF，并由电源同侧的两路RS232发送给上位机进行数据的处理与显示。运行期间，利用定时器中断不断实行喂狗任务，上位机可发送CAN指令停滞喂狗进行复位。此外，若板卡由于不可控成分导致程序跑飞，此时无法喂狗，程序自动复位，有效地防止了板卡因程序崩溃而无法事情的征象。
4 系统测试
4.1 指标测试
本多源数据采集板卡的技能指标紧张为事情电压、最大功耗、各总线通信波特率等。实测表明，板卡在测试技能哀求范围内的配置下均能正常事情。指标测试结果如表1所示。
4.2 整体性能验证
为了验证数据采集板卡的整体性能，将板卡各端口与工控机匹配端口相连接，仿照板卡通过多个端口采集多源传感器数据信息，进行汇总并输出，并通过CAN总线与上位机指令进行交互。通过上位机剖析板卡的输出数据并界面显示，确定板卡各端口吸收到的信息无误，板载GPS/BD数据精确，多端口收发无壅塞，无竞争，可持续运行并按约定逻辑相应上位机通过CAN总线端口发送的指令。此外，经72 h永劫光持续事情测试，板卡一贯处于正常稳定的事情状态。
5 结论
本文设计了一种基于STM32的多源数据采集板卡，实现了CAN、RS485、RS232等多种接口的通信，且均电气隔离，使板卡减小滋扰，通信更为可靠。板卡采取STM32F429芯片为掌握核心，较强的数据处理能力，使板卡具有较好的性能；采取多种总线端口，可连接各种不同总线接口的传感器设备，具有良好的可扩展性；板载GPS/BD模块，记录韶光地理信息，方便用户确定设备位置坐标；采取DC-DC隔离电源，电源转换效率高，热损耗小，具有功耗低的优点。此外，板卡采取铝框外壳固定，安装方便且抗振稳定。
