TOP22X系列虽然出来得比较早，但外围大略、高效，适宜初学者制作。

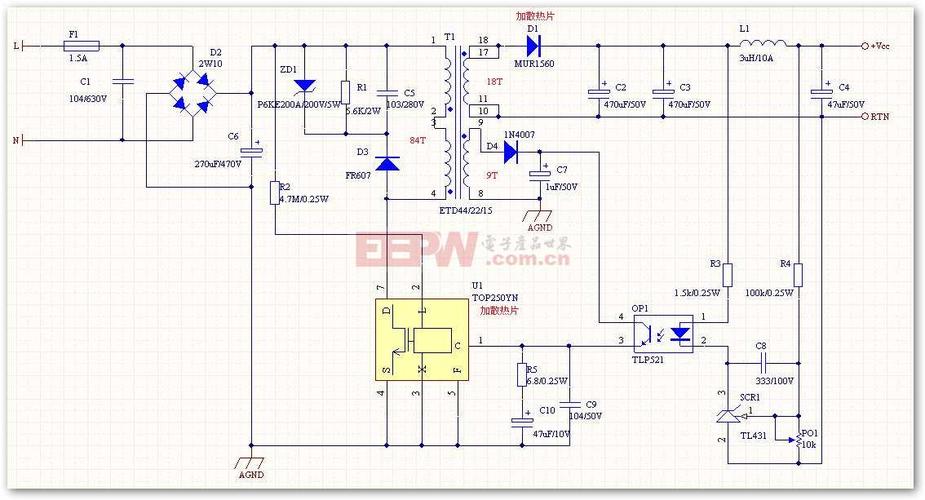

图下面的是量产的真实数据。
变压器都是PC40材质。
同样适宜100KHZ的其它芯片驱动的单端反激式开关电源！

1. 12V/1A，12W电源。
IC用TOP223Y，100KHz。
磁芯：EE19，气息：0.15mm, 低级电感：950uH，低级：直径0.21单线饶110T，次级：0.412绕11T，反馈：8T

适合初学者制作的TOP系列电源(带变压器数据参数精确)_初级_次级适合初学者制作的TOP系列电源(带变压器数据参数精确)_初级_次级通讯

2. 12V/1.5A，18W电源。
IC用TOP223Y，100KHz。
磁芯：EE22，气息：0.2mm, 低级电感：900uH，低级：直径0.26单线饶85T，次级：0.473绕10T，反馈：8T

（图片来自网络侵删）

3. 12V/2A，24W电源。
IC用TOP223Y，100KHz。
磁芯：EE25，气息：0.25mm, 低级电感：850uH，低级：直径0.33单线饶85T 次级：0.474绕10T，反馈：8T

4. 12V/2.5A，30W电源。
IC用TOP223Y，100KHz。
磁芯：PQ2020，气息：0.25mm, 低级电感：800uH，低级：直径0.33单线饶75T，次级：0.475绕9T，反馈：6T

5. 12V/3A，36W电源。
IC用TOP224Y，100KHz。
磁芯：EC28，气息：0.25mm, 低级电感：730uH，低级：直径0.33单线饶60T，次级：0.475绕8T，反馈：5T6. 12V/4.2A，50W电源。
IC用TOP224Y，100KHz。
磁芯：PQ2620，气息：0.25mm, 低级电感：700uH，低级：直径0.33单线饶50T，次级：0.478绕6T，反馈：4T

7. 12V/5A，75W电源。
IC用TOP225Y，100KHz。
磁芯：PQ2625，气息：0.3mm, 低级电感：600uH，低级：直径0.41单线饶48T，次级：0.478绕6T，反馈：4T

8. 12V/8.1A，100W电源。
IC用TOP227Y，100KHz。
磁芯：EC35，气息：0.35mm, 低级电感：550uH，低级：直径0.412饶45T，次级：0.4715绕6T，反馈：4T

9. 12V/10A，120W电源。
IC用TOP227Y，100KHz。
磁芯：PQ3230，气息：0.35mm, 低级电感：450uH，低级：直径0.412饶38T，次级：0.4718绕5T，反馈：3T
