这个问题，工程师该如何用电路来办理呢？

实在，可以把这个问题转换成其余一个问题，要想知道容器里面的水还有多少，等同于要知道容器里面水的高度，由于容器的底面积是恒定的。

水容器

对付一个圆柱体的容器，如果知道里面水的高度，是不是就知道里面还有多少水了。
以是，工程师可以开拓出一个电路方案，能检测水的高度就可以了。

01 SC01A芯片

SC01A芯片，它在电路中，可以检测出一个眇小的电容变革值。
当与水打仗时，它能输出一个电平状态；分开水打仗时，又输出其余一种电平状态。

SC01A芯片

封装为标准的SOP-8，有8个功能Pin脚

VDD和GND是两个电源引脚，它的事情范围在2.5V ~6.0V之间；

CMOD引脚，是芯片的电荷网络引脚，一样平常直接外接一个小容值的固定电容就可以，用它来存储电荷。

CDC引脚，是芯片丈量水位灵敏度的掌握引脚，在实际项目开拓中，工程师也是连接一个小电容。
电容的容值越小，灵敏度越高，丈量出来的水位数据也就越精准。

SC01A芯片引脚图

CIN1引脚和CIN2引脚，是芯片的两个检测输入引脚。

在对水位进行检测时，CIN1引脚通过一个电阻，连接到一个10pF的电容即可；CIN2引脚，是被用来检测水位的引脚。

OUT引脚，是检测水位的OD输出引脚。
当有水打仗到CIN2引脚，OUT引脚就会输出低电平状态；否则就输出高阻状态。

MD引脚，是芯片的事情模式设置引脚，对付水位检测功能，只须要把它拉高即可。

02 SC01A芯片的水位检测电路方案

详细该怎么运用SC01A芯片的功能呢？

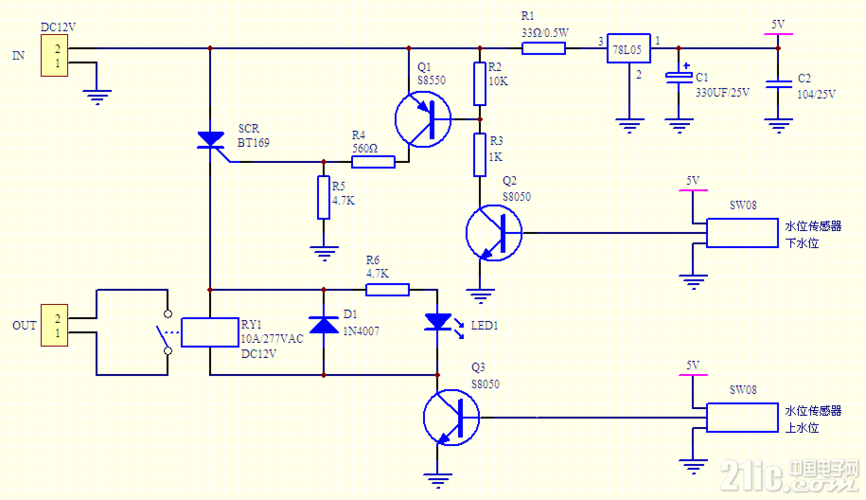

SC01A芯片运用电路

个中，TP是检测水位的焊盘，用来粘贴在容器的表面。
当水覆盖到这个焊盘，SC01A芯片的OUT引脚会输出一个低电平。

如果水位低于这个焊盘在容器的高度，SC01A芯片的OUT引脚会输出一个高电平。

回到最初的电路问题，如何丈量容器里面到底还有多少水？

用SC01A芯片的电路，可以去丈量容器里面的水高度，从而间接丈量出里面水的多少。

容器里面的水

相称于在容器壁放置两个水位检测点A和B，分别用两个SC01A芯片的水位检测焊盘对应。
当个中只有一个芯片检测到有水，则表示容器里面的水位大概在A和B之间。

如果两个芯片都检测到有水，则表示容器里面的水位超过了B位置。

如果一个芯片都没有检测到有水，则表示容器里面的水位低于A位置了。

当然，这样的丈量方法，也只是知道一个大概水位，并不能很精确地丈量。
但若想更精确丈量容器里面的水，只须要添加更多数量的水位检测芯片SC01A，放置更多的水位检测点。

查看SC01A芯片的数据手册，除了能检测水位，它还能运用在智能马桶盖上，用来判断人体感应；也可以作为普通的触摸按键来利用。

03 方案优缺陷

SC01A芯片，虽然能较为大略地判断出水位的位置，但它作为一个芯片，也只能提一个检测点，不能同时供应多个水位检测点。

希望芯片的原厂，后续可以开拓出其他系列的型号，比如SOP-16封装的，支持4个水位检测点。

其余一个，它实质上是一个数字芯片，并非仿照量芯片，以是它不能很详细的丈量容器里面水的多少。
