安装StarterWare 后，可在安装目录下找到 C6748 所有通用库函数和对应的源码（StarterWare的 drivers 目录下，部分位于其他干系目录下），同时可在安装目录docs 文件夹内找到所有库函数的利用方法。
硬件事理图
掌握AD9833的管脚分别为：GPIO5[4]、GPIO5[6]和GPIO5[9]。
波形发生器
TL6748-PlusTEB实验箱采取板载波形旗子暗记发生器，波形旗子暗记发生器采取的芯片是AD9833。

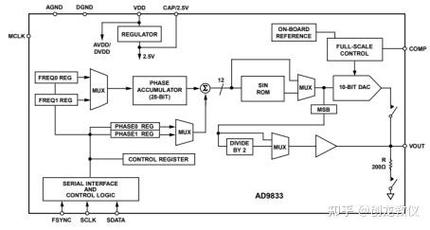

AD9833是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、旗子暗记勉励和时域反射运用都须要波形发生器。输出频率和相位可通过软件进行编程，调度大略。频率寄存器为28位，时钟速率为25MHz时，可以实现0.1Hz的分辨率；而时钟速率为1MHz时，则可以实现0.004Hz的分辨率。AD9833的输出电压范围是38mV~650mV。
AD9833AD9833具有一个标准串行接口，使得该器件可以直接与微处理器进行通信。该器件采取外部串行总线向器件中写入配置信息，支持通过程序掌握AD9833产生正弦波、三角波和方波输出。
程序流程
程序流程设计中首先要进行外设使能配置，接着进行GPIO管脚复用，配置GPIO管脚为输出，然后初始化AD9833，末了在设置AD9833的输出波形。
源码
方向配置源码
管脚方向配置。
利用StarterWare 库函数将 GPIO 口配置为输出模式。
干系函数通过“gpio.h”文件引用。
StarterWare API 接口。
GPIODirModeSet(SOC_GPIO_0_REGS, 1, GPIO_DIR_OUTPUT);
数据配置源码
数据寄存器配置。
利用 StarterWare 库函数设置GPIO输出值。
干系函数通过“gpio.h”文件引用。
StarterWare API 接口。
GPIOPinWrite(SOC_GPIO_0_REGS, 3, GPIO_PIN_LOW);
三、操作征象实验设备
本实验利用的硬件接口为波形发生器接口，所需硬件为实验板、仿真器、BNC公头转SMA公头转接线、示波器和电源。
硬件连接
（1）通过BNC公头转SMA公头转接线连接实验板波形发生器的输出口至示波器。
（2）连接仿真器和电脑的USB接口，
（3）将拨码开关拨到DEBUG模式01111，
（4）连接实验箱电源，拨动电源开关上电。
软件操作
导入工程
编译工程
将CCS连接开拓板并加载程序
点击运行程序
程序运行完成后自动停滞，可通过示波器查看波形。
实验结束后，点击赤色按钮退出CCS与实验箱的连接，末了实验箱断电即可。
