实验分为两块儿板子，一块儿作为发送，一块儿作为吸收。
经由各种交叉验证，可以测试出来发送端没问题，可是吸收端一上电就挂掉了。

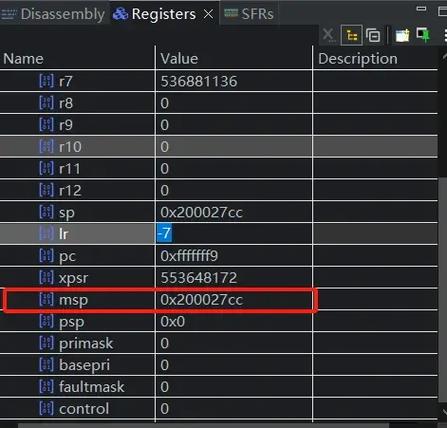

调试之后创造是进入了hardfault缺点。

而发送和吸收都是公用的底层代码，为什么只有吸收端进入hardfault，但是发送端却没有。
只能一步步跟踪，终极定位在HAL库的SPI发送函数里面。

如下图所示，箭头所指地方，实行到这里一下就over了。

看下这条语句，首先想到的进入hardfault的缘故原由：是不是操作pData越界了？检讨定义的buffer和要发送的数据长度没有问题，buffer长度为5，发送个数也为5。
以是不存在这种情形。

那么还有什么可能？

先来看看我定义的发送数组，也便是pData指针所操作的缓冲区：

TX_ADR_WIDTH RX_ADR_WIDTH 这两个是宏定义都为5，也便是这里我在nrf24l01Class类里面定义两个数组，这两个数组大小都为5。

发送端会发送TX_ADDRESS这个数组，吸收端会发送RX_ADDRESS这个数组。
奇怪的便是HAL_SPI_Transmit 函数发送TX_ADDRESS不会进入hardfault，发送RX_ADDRESS会进入hardfault，这两个数组也除了名称不一样，长度都千篇一律。

是该揭开它真正面纱的时候了：我们再看涌现问题的那条语句：

hspi->Instance->DR = ((uint16_t )pData);

再看我们数组的定义：uint8_t

也便是涌现问题这条语句把我们定义的uint8_t 数组转换成了uint16_t 同时进行半字的操作（同时操作两个byte）。
这样看确实提高了实行效率，但是却也埋下了隐患。

产生这样的问题，我们就不得不扯得更远一点，arm内核对数据的非对齐数据访问。

Arm对内存的访问支持字（4byte）、半字（2byte）、字节（1byte）的直接访问，但是呢他们是有一定的哀求的：

这么看来是不是有点清晰了，我们涌现缺点的地方不便是在操作一个半字（uint16占用两个byte也便是半字），那么进入到了hardfault该当便是操作了读取了非半字对齐的地址

好，下面我们再来剖析一下TX_ADDRESS 和RX_ADDRESS在存储区到底是怎么存储的。

这两个数组是都放在nrf24L01Class里面的，并且RX_ADDRESS 是在TX_ADDRESS。
所有分配的存储空间也是挨着的。

如图中所示左侧浅蓝色的5个方格代表TX_ADDRESS在内存中的排列，橙色5个方格代表RX_ADDRESS在内存中的排列。
假设TX_ADDRESS的开始地址为0x20000000，那么RX_ADDRESS的开始地址便是0x20000005

0x20000005 不是半字对齐的（不是2的整数倍），这样利用（uint16_t ）半字指针直接读取就产生了hardfault。

这样缘故原由就一目了然了，再来剖析一下TX_ADDRESS为什么不会产生hardfault，现在再去转头看下出错的地方的函数。
有个if判断，也便是剩余的数量大于1的时候都是按照半字读取，以是前面四个byte按照半字读取两次并且地址也按半字对齐了，就没问题。
而剩的末了一个在else语句里面按照字节来读取了，这样就恰好不会产生hardfault。

好了，缘故原由知道了，那么我们该如何避免这种情形发生。
很大略，按照上面的剖析我们只要担保RX_ADDRESS按照半字对齐就没问题。

以是供应三种办理思路：

1、把TX_ADDRESS 和RX_ADDRESS的长度都改成6，自己可以画下内存分配图，看看是不是半字对齐了（往后定义数组只管即便定义成偶数的长度，顶多摧残浪费蹂躏一个byte的内存空间这个完备不用在乎）

修正后的代码如下：

2、通过一些预编译对齐指令#pragma pack(2) 进行地址对齐，#pragma pack() 结束对齐，能编译通过但是测试弗成

查资料后#pragma pack(2) 并不一定会按照2字节对齐，而是和成员自身大小比较，选择较小的，由于我们定义的是uint8_t,也便是一个成员之占用1byte 小于2，以是还是会按照1byte对齐的。

3、在数组定义前添加 __align(2) ，但是测试创造，在c里面可以，在c++类定义里面包含的数组前面加它编译不过去。
c++

利用 __attribute((aligned (2)))

终极测试通过方法1和方法3都可以
