罗马仕是广大电粉们比较熟习的一个品牌了，本坛前段韶光与罗马仕互助，大手笔的推出了“ 年轻人的第一款USB插线板”——50只4口USB （FH60U ）的大型试用活动，取得了不俗的反响，双十一FH60U 也取得了良好的发卖古迹（前作非快充版FH60U年轻人的第一款USB插线板——罗马仕USB插线板试用评测 点击穿越）。这次罗马仕不屈不挠乘胜追击，最新推出了搭载QC3.0的快充版4口USB 插线板FH60P，详细表现如何，请跟我来。
一、外不雅观黑白双煞，一门双杰。新的FH60P采取了玄色的设计以示差异。
形状上与前作别无二致，外不雅观上看起来只是颜色的改变，开关按钮保持了原来的浅蓝色。
同样的4USB输出，不同的是FH60P个中有个绿色胶舌的USB插孔周围丝印了个白线框和3个闪电符号，表示其为快充QC3.0输出。USB插座的方向不同，PCB一定是经由了重新的设计。QC3.0是美国高通公司推出的快充技能，广泛利用在今年大部分中高端手机上，向下兼容QC2.0快充。
插头、电线与插线板为统一的玄色，连系缚带也一并调换了颜色以便折衷统一，独具神秘美感。
AC插座部分是2500W，最大电流10A，250V~，USB输出QC3.0插口为12V1.5A、9V2A、5V3A、最大18W，5V口为5V2.4A=12W。
重量比前作重了约20克，这是原件增加的一定。
二、拆解下面开拆：
整体构造布局与前作基本无异，本帖只重点稽核一下改变之处——USB充电部分，其它细节请参阅文首穿越链接。
走线布局与前作相似，与前作不同的是新作利用了双面PCB，L形镂空隔离槽将PCB分割为2大部分，直角弯外为高压部分，弯内为低压部分，插线板底壳有隔离带插进PCB镂空槽以加强绝缘。
反过来看PCB正面，电路变革很大，原件密度大幅增加，高频变压器的体积也有所增加，霸占了右下角较大的空间。此外另有一小块PCB板位于左下角低压区，竖直插焊在主板上。高压侧，上方从左至右，这里取消了原来的防浪涌压敏电阻，疑为空间所限无法安装。220V~经由一只方形防爆保险丝后进入整流桥，整流桥后增加了一只共模电感，共模电感前后共3只400V、15μF、105℃高压滤波电解电容。3颗6.3V固态电容卖力5V低压输出滤波，总容量为1000+390μF2=1780μF。蓝色QC3.0USB插座阁下的两颗小电解电容25V、47μF2，卖力QC3.0部分滤波输出，电容量有点小，空间所限，装不下太大的。
开关MOS管，型号为F75N65。
一块小PCB板竖直插焊在主板上，专门用于卖力QC3.0部分输出。

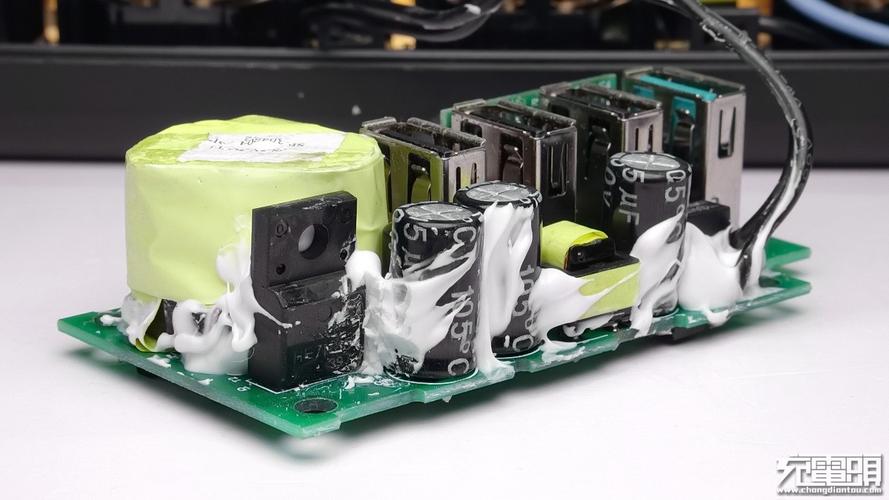

利用了很多白胶用了固定原件，可惜的是USB插座间并没有打白胶。
高压侧PMW芯片1633D。
上面两只小芯片是LN4050，接于USB插座的-D、+D脚卖力3个5V USB输出插座的协议识别。插接小板专门卖力QC3.0输出。起初看到左下角这两只二极管时以为是肖特基，没有同步整流，实在真实的情形是酱紫滴：
这是一只高度集成化的同步整流芯片封装而成的最新二极管芯片，是最大略的同步整流电路，为国产芯片的进步感到欣慰。
QC3.0小板：
面积很小，这面是一个大电感和2枚肖特基二极管：SBR10E45P5和RC接管电路。
另一壁的8脚大芯片被打磨无法看到型号，预测为升压IC，另一枚小6脚芯片为FT4K5K，可惜未能查到它的资料，看起来它是连接至QC3.0 USB插座的-D、+D数据脚卖力协议识别的。小板与主板在插脚两面共有8个焊点，相称结实，比较难拆，欠妥心碰坏了一个222的贴片电阻，改换之完美修复。
个中2个焊点是空脚，2个是短接，以是一共有5个触点与主板相连，分别是QC3.0USB插座的-D、+D、VCC、GND，另一个是5V输入，拆解到此结束。
三、性能5V口在大电流负载下有轻微线补。
各口输出功率均超过标称值。
上图中两台智能设备均能全速充电，等同乃至强于与原厂充电器。
与其他手机、平板的兼容情形，USB输出接口从临近AC插座开始按排列顺序依次分别命名为1（5V）、2（5V）、3（5V）、4（QC）：
竟然还会兼容华为的FCP快充协议，这个略屌，但是不支持魅族和金立的mtk PE。
最近呈现出了很多具备QC快充功能的移动电源，小伙伴们再也不用再苦等一夜了，下面再看看罗马仕FH60P与目前主流的移动电源的兼容情形：
稍感遗憾的是对两款小米和两款紫米移动电源的兼容情形不大空想，雷军该当找罗马仕好好谈谈。
四、总结总结一下，当下中高端智好手机纷纭加入快充功能，而市情上的USB插线板普遍只能支持5V普通充电，无疑会让一部分看重充电速率的用户以为比较鸡肋，目前海内仅有华为、乐视等少数几家品牌推出了支持快充的USB插线板。ROMOSS这次想必也是瞄准了这个需求，积极跟进，共同将USB插排推上快充新的台阶，同时以罗马仕一向民平易近的价格，相信会取得良好的市场空间。
