CD4060BM96/HEF4060BT/CD4060BPWR/CD4060BE/CD4060 由一震荡器和14级二进制串行计数器位组成，震荡器的构造可以是RC或晶振电路。CR为高电平时，计数器清零且震荡器利用无效，所有的计数器位均为主从触发器。在¯C¯P¯1 (和CP0)的低落沿计数器以二进制进行计数，在时钟脉冲线上利用施密特触发器对时钟上升和低落韶光无限制。
其正常事情时VDD接电源，VSS常日接地，VDD范围为3V～15V。没有利用的输入端必须接电源，地或者其他输入端。
其紧张特点如下：
● 电源电压范围：3V～15V
● 无限制的输入上升和低落韶光
● 全静态事情
● 5V，10V和15V参数额定值
● 标准对称输出特性
● 输入和输出受到防静电保护
● 事情环境温度范围： -40℃～+105℃
● 封装形式： DIP16/SOP16/TSSOP16
根本参数
逻辑电路的归属系列: 4000B
逻辑类型：二进制计数器
方向: 上
元件数: 1
单元件位数: 14
复位办法: 异步
定时办法: -
计数速率: 12MHz
触发器类型: 负边沿
电源电压: 3V~15V
静态电流(最大值): 20uA
不同 V,最大 CL 时的最大传播延迟: 200ns@15V,50pF
低电平输出电流(IOL): 6.8mA
高电平输出电流(IOH): 6.8mA
逻辑电平-高: 3.5V~11V
逻辑电平-低: 1.5V~4V
事情温度: -40℃~+105℃
DIP16
SOP16
TSSOP16
长
19.2mm
10.0mm
5.1mm
宽
9.3mm
6.2mm
6.6mm
高
7.0mm
1.75mm
1.2mm
互换参数
功能框图
功能框图
逻辑框图

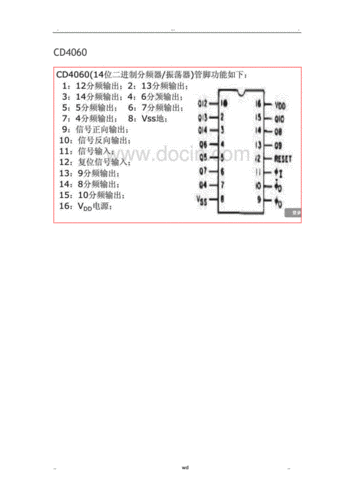

引脚图及功能引脚排列
引脚解释
功能表
运用电路CD4060是常用的一款分频器芯片。可以外接晶振或者rc振荡电路来产生基定时钟。
选择得当的晶振或者是定时R,C。可以作为一个精准的定时器.
图是我以前做的一款cd4060的定时器芯片采取级联办法输出。原来第1级用的是rc振荡电路，产生基定时钟。14分频后作为第二级的时钟源接11脚。
原参数是Rt=10k,Ct=4.7uF.Rs=100k。时钟基准是2.2RC=0.1034秒。14分频后产生一个1700秒周期的波形，高电平驱动一个三极管来掌握继电器事情，大概是开15分钟关15分钟，利用统统正常。
昨天把这块电路板找到了，用5伏电源测试，怎么电路都不起振，然后花了大量的韶光再去检测芯片，然后调度电阻和电容的阻值容值。到末了不得已换了32768的外接晶振，来产生时钟基准，然后电路正常。
到末了阅读了两份规格书才找到症结所在，我的定时器电阻Rt＜50k时,供电Vcc不能小于7V, 而以前这个板利用的时候供电是12伏。以是导致同样的电路，无法事情。
还有一个重点是RC组成的振荡电路，它的最高频率不要大于650k赫兹。如果外接晶振，晶振最大不要大于3.5兆。
