IC 载板又称封装基板，是连接并通报裸芯片（DIE）与印刷电路板 (PCB)之间 旗子暗记的载体，可理解为一种高端 PCB 产品。IC 载板的功能紧张是保护电路、固 定线路与导散余热，是封装制程中的关键部件，其在低端封装中本钱占比 40- 50%，高端封装中占比 70-80%。在高阶封装领域，IC 载板已替代传统的引线 框架。
IC 载板比较 PCB 具有更高的技能哀求。IC 载板由 HDI（高密互联）技能发展 而来，从普通 PCB 到 HDI 到 SLP（类载板）到 IC 载板，加工精度逐步提升。 差异于传统 PCB 的减成法，IC 载板紧张采取 SAP（半加成法）与 MSAP（改 良型半加成法）等工艺进行制造，所需设备有所不同，加工本钱更高，线宽/线距、 板厚、孔径等指标更为风雅，同时对付耐热性哀求也更高。
IC 载板可根据封装办法、基材进行分类。
IC 载板按主流封装办法可分为 WB/FC×BGA/CSP 等四类，FC-BGA 技能要 求最高。WB/FC 是裸芯片与载板的连接办法，WB（Wire Bonding，打线）采 用引线办法将裸芯片与载板连接，FC（Flip Chip，覆晶）将裸芯片正面翻覆， 以锡球凸块直接连接载板，作为芯片与电路板间电性连接与传输的缓冲介面。FC 由于利用锡球替代引线，比较 WB 提高了载板旗子暗记密度，提升芯片性能，凸点对 位校正方便，提高良率，是更为前辈的连接办法。
BGA/CSP 是载板与 PCB 之间的连接办法，CSP 适用移动端芯片，BGA 适用 PC/做事器级高性能处理器。BGA（Ball Grid Array，球栅阵列封装）是在晶片 底部以阵列的办法支配许多锡球，以锡球阵列替代传统金属导线架作为接脚。 CSP（Chip Scale Package，芯片级封装）可以让芯片面积与封装面积之比超 过 1：1.14，已经相称靠近 1：1 的空想情形，约为普通的 BGA 的 1/3，可理解 为锡球间隔及直径更小的 BGA。从下贱运用来看，FC-CSP 多用于移动设备的 AP、基带芯片，FC-BGA 用于 PC、做事器级 CPU、GPU 等高性能芯片封装， 基板具有层数多、面历年夜、线路密度高、线宽线距小以及通孔、盲孔孔径小等特 点，其加工难度远大于 FC-CSP 封装基板。
IC 载板按基材分为 BT/ABF/MIS 三类，高性能处理器载板用 ABF 材料被日本 味之素垄断。IC 载板的基板类似 PCB 覆铜板，紧张分为硬质基板、柔性薄膜基 板和共烧陶瓷基板三大种类，个中硬质基板和柔性基板基本霸占全部市场空间， 紧张有 BT、ABF、MIS 三种基材。BT 基板是由三菱瓦斯研发的一种树脂材料， 良好的耐热及电气性能使其替代了传统陶瓷基板，它不易热涨冷缩、尺寸稳定， 材质硬、线路粗，紧张用于手机 MEMS、通信及储存芯片封装。ABF 是由日本 味之素研发的一种增层薄膜材料，硬度更高、厚度薄、绝缘性好，适用于细线路、 高层数、多引脚、高信息传输的 IC 封装，运用于高性能 CPU、GPU、chipsets 等领域。ABF 产能被味之素完备垄断，是海内载板生产卡脖子的关键原材料。 MIS 是一种新型材料，与传统的基板不同, 包含一层或多层预包封构造,每一层 都通过电镀铜来进行互连，线路更细、电性能更优、体积更小，在功率、仿照 IC 及数字货币领域快速发展。
1.2.下贱运用适配封装工艺交替增长，做事器/存储是未来驱出发分
IC 载板由于紧张运用于 IC 封装，其规模增长伴随半导体行业规模增速呈现一定 周期性颠簸，2021 年半导体行业整体景气度延续向上趋势，因此也拉动 IC 载板 市场规模高增，增速达到近十年来高点。
复盘历史，下贱各种终端运用及所适配的封装工艺的交替驱动着 IC 载板的增长： 2005-2010：PC 及做事器芯片快速增长，所利用 FC-BGA 载板成为紧张增长 驱动，期间市场规模增速 10.2%，出货量增速 20.2%。 2010-2015：智好手机兴起，移动端芯片需求飞腾，FC-CSP 封装基板小尺寸 特色契合移动端“轻薄短小”需求快速增长，FC-BGA 封装基板下滑。由于移 动终端市场竞争激烈、尺寸小等成分导致载板单价更低，因此虽然出货量有所增 长，代价量却有所回落，期间市场规模增速-3.1%，出货量增速 4.3%。 2015-2020：PC 复苏、做事器需求上行，市场拐点到来，FC-BGA 及模组载 板增长加速，载板市场由过剩转为短缺，期间规模增速 8%，出货量增速 6.1%。 2020-2026：2021 年 IC 载板市场规模达到 142 亿美元，同比增加 40 亿美元， 增速 39%，出货量 0.78 亿片，增速 13%。FC-BGA 载板与新兴的 AiP/SiP 等 模组载板成为紧张增长动力，复合增速超 10%，手机市场的放缓减弱了对 FCCSP 载板的需求。估量载板市场规模增速 13.2%，出货量增速 7.9%。
从下贱运用来看，PC、做事器、消费电子、通信运用合计占比 95%，做事器/存 储用高性能打算及存储芯片对载板需求是未来最紧张增长动力。2021 年 PC（高 性能 CPU/GPU，42 亿美元，29%）仍是第一大主流运用，手机（SoC/射频， 36 亿美元，25%）、做事器/存储（高性能处理器/存储，24 亿美元，17%）、其 他消费类（21 亿美元，15%）紧随其后，前四大运用合计霸占 86%的份额，此 外通信（有线+无线，13 亿美元，9%）也霸占一定份额。未来估量 PC 由疫情 居家带来的高增长涌现回落，消费电子（手机+其他）回归平稳，做事器/存储类 芯片对付载板的需求将成为紧张驱动力，无线侧通信及汽车也将有略高于均匀的 增速。
从技能趋势上来看，封装工艺的发展带动载板发展，FC 工艺已成主流，多芯片 3D 封装、大尺寸高多层基板是当前发展方向。由于晶圆制程的发展以及下贱运用“轻薄短小”的需求，载板向高密度 IO/轻薄 /细线路/微凸间距发展，进入 21 世纪后 FC 工艺替代 WB 成为主流； 为提高性能、降落功耗、提高 I/O，现阶段的单芯片封装将逐步向多芯片或整合 性芯片封装发展，3D 封装对付基板高密凸块及高刚性需求也是下代基板的发展 方向； 5G/AI/HPC 等运用拉动对高多层（>22L）与大尺寸（>100mm2）载板的需求。
2. 需求端：高性能芯片带动 ABF 载板，国产载板有望受益本当地货业 链配套需求2.1.高性能打算芯片驱动 ABF 需求提升
北美云巨子业务强韧性，CAPEX 有望坚持增长带动做事器需求提升。根据各公 司 22Q2 财报，亚马逊 AWS 实现营收 197.39 亿美元，同比增长 33%；谷歌 云实现营收 62.76 亿美元，同比增长 35.6%；微软云业务实现营收 209.1 亿 美元，同比增长 20%；三大云巨子 CAPEX 也分别增长了 8.6%/24.2%/6.5%， 整年有望坚持高位。根据 Synergy Research Group 数据，2022Q2 环球企业 在云根本举动步伐做事上支出达 547 亿美元，同比增长 29%。云做事商 CAPEX 增 长，将带动做事器出货量持续增加，根据 IDC 数据，2022 年环球做事器出货量 有望达到 1420 万台，同比增长 10%，至 2025 年将增长至 1700 万台，CAGR7.3%。
算力作为数字经济核心生产要素对硬件根本举动步伐培植产生配套需求，HPC+AI 做事器作为高算力代表加速渗透。HPC（高性能打算机群）又称超级打算机，由 多个高算力芯片或打算机集群组成，拥有比传统打算机更强大的数据处理与打算 能力，从前紧张用于政府科研、教诲科研、国防、CAE 和生物科学领域，企业 对付云打算、大数据、AI 等需求的日益增长+门槛降落为 HPC 带来增量市场。 根据 Hyperion Research 预测，2021 年环球 HPC 做事器市场规模达 146 亿 美元，同比增长 7.1%，估量至 2025 年将增长至约 200 亿美元，CAGR8.1%。 AI 做事器是面向深度学习神经网络须要的快速、低精度、浮点运算高度并行数值 打算,搭载大量打算内核和高带宽内存资源，用于支撑深度学习演习和线上推理 的打算框架。2021 年环球 AI 做事器市场规模为 160 亿美元，同比增长 31%， 估量 2025 年将增长至 288 亿美元，CAGR 15.8%。由于二者运用领域有相同 之处，因此 HPC 与 AI 做事器涌现领悟趋势，各家处理器厂商也纷纭推出新平 台以知足 HPC+AI 的复合需求，两种做事器的边界也正在模糊。随着云打算、 大数据、AI 的算力需求日益增长，HPC+AI 在做事器中的渗透率也将有所提升。
HPC/AI 做事器作为高性能打算平台，芯片组采取异构平台方案。传统做事器通 常仅利用 CPU 进走运算，HPC/AI 做事器则采取“CPU+GPU/FPGA/ASIC” 异构平台进行并行打算，从 CPU 到 GPU 到 FPGA 到 ASIC，芯片通用性降 低，但运算效率提升，异构组合方案适用不同打算场景提升了整体运算效率。
采取异构平台的做事器单机芯片用量更多。以市占率环球第二、中国第一的浪潮 做事器为例，同尺寸下浪潮 HPC/AI 做事器在通用做事器所配备的 2 颗英特尔 CPU 的根本上增加了加速卡，适配 4-8 颗英伟达 GPU/赛灵思 FPGA 芯片， 芯片用量成倍提升。随着 HPC/AI 做事器渗透率的提升，环球做事器的单机台芯 片用量估量也将有所增加，将带动单台做事器所利用 ABF 载板面积增加。
HPC/AI 芯片增长提升 ABF 载板需求。HPC/AI 做事器所利用芯片均为桌面级 高性能打算芯片，ABF 载板大尺寸、高密度线路契合 HPC/AI 多芯片异构及高 密互联的需求，HPC/AI 做事器也是 ABF 载板紧张下贱运用之一。根据 QYR 数 据，2021 年环球 ABF 载板市场规模达 43.68 亿美元，估量至 2028 年还将增 长至 65.29 亿美元，CAGR 5.56%，个中中国大陆 2021 年市场规模为 6.64 亿 美元，约占环球的 15.2%，估量 2028 年将达到 13.64 亿美元，CAGR10.83%， 届时环球占比将达到 20.9%。目前 ABF 运用中 PC 占比最高为 61%，数据中 心/做事器则占比 17.8%，受云打算、大数据、AI 等算力需求驱动，HPC/AI 芯 片所用 ABF 载板将享有最快增速，2023-2028 CAGR 为 21.8%。
2.2. Chiplet 赋能华为自研做事器芯片弯道超车，国产载板配套正当时
华为受制裁“缺芯”被迫出售 x86 做事器业务。自 2019 年 5 月华为被列入实 体清单后，美国政府对付华为供应链封锁日益加强，2020 年 9 月 15 日后，镁 光、三星、海力士、英特尔、高通、索尼、联发科、台积电、中芯国际等存储、 处理器、代工厂商被迫停滞向华为供货，华为陷入无法外采芯片、自研芯片无法 利用前辈制程制造的局势，2021 年华为被迫出售部分消费电子业务（光彩）与 x86 做事器业务（超聚变）。
Chiplet 封装工艺有望助力国产半导体企业实现弯道超车。Chiplet 俗称芯粒， 也叫小芯片，它是将一类知足特定功能的 die(裸片)，通过 die-to-die 内部互联 技能实现多个模块芯片与底层根本芯片封装在一起，形成一个别系芯片，以实现 一种新形式的 IP 复用。它可以将不同制程的芯片封装到一起达到系统化最优性 能，具有提高大芯片良率、降落设计繁芜度与本钱、降落制造本钱等上风，在摩 尔定律放缓后被视为中国半导体企业弯道超车的机会。
华为自研 chiplet 做事器芯片有望替代 intel x86 处理器。华为海思是海内最早 考试测验 chiplet 厂商之一，2014 年海思第三代做事器处理器鲲鹏 916（ARM 架 构）即采取台积电异构 CoWoS 3D IC 封装工艺，将 16nm 逻辑芯片与 28nmI/O 芯片集成在一起。海思 2019 年量产的第四代做事器处理器鲲鹏 920，通过采取 Chiplet 技能，将 7nm 逻辑芯片与 16nmI/O 芯片等集成在一颗大芯片中，实现 了具有本钱效益的系统办理方案。采取 chiplet 的高性能鲲鹏 920 芯片用于华为 ARM 架构做事器，叠加其自研 AI 芯片可实现对 intel/AMD/NVIDIA 芯片的替代，有望对华为出售的 x86 做事器业务丢失形成填补，也有望为国产载板厂打开 配套空间。
华为做事器有望为国产载板厂每年带来 5.87 亿元的配套市场空间。根据 IDC 数 据，2021 年中国 x86 做事器出货量将达到 375 万台，个中 AI 做事器占比约 21%，至 2025 年将增长至 525 万台，CAGR 8.8%。2021 年华为+超聚变在 中国 x86 市场份额合计约 18%，对应出货量 67.5 万台。华为的普通做事器内 置 2 颗 CPU，AI 做事器内置 4 颗 CPU+8 颗 AI 芯片（自研昇腾 910），我们 假设 AI 做事器出货占比为 21%。
2.3.国产储存芯片从 0 到 1 打破带来国产 BT 载板配套空间
存储芯片紧张用于存储数据，广泛运用于智好手机、PC、做事器等领域，按照 断电是否可保存数据可分为易失落性（断电不可保存,DRAM、SRAM）与非易失落 性（断电可保存，Flash）芯片。DRAM 与 Flash（尤其是 NAND Flash）是主 流存储芯片，霸占 98%市场份额，分别作为运行内存（小容量短时高速存储）与数据存储（大容量永劫低速存储）广泛用于智好手机、PC、做事器等下贱领域。 智好手机、PC、做事器等设备须要进行数据存储，Flash 虽然读写速率相对受 限，但单位存储本钱低，且断电数据不会丢失，因此用于大量数据的存放。但这 些设备运行时，处理器须要与数据进行频繁交互，Flash 无法知足哀求，此时 DRAM，也是常日所说的内存，会先从 Flash 中读取数据并进行存储与改写， 其具有更高读写速率，可知足与处理器的交互需求。此外还有读写速率更高容量 更小的 SRAM 卖力缓存处理器的临时数据。
国产储存芯片厂商实现从 0 到 1 的打破，长存、长鑫有望在 NAND Flash、 DRAM 市场霸占一定份额。为在存储芯片市场，美日韩厂商霸占了紧张份额， 个中 DRAM 市场韩国三星+海力士霸占环球 72%的市场份额，在 NAND Flash 市场，韩国则霸占环球 47%的市场份额，美日厂商瓜分剩余绝大部分份额，我 国储存芯片长期受制于外洋厂商。为冲破这一局势，国产千亿级项目厂商长江存 储（主攻 NAND Flash）、长鑫存储（主攻 DRAM）实现了储存芯片国产化从 0 到 1 的打破。长江存储武汉存储器基地一期产能已稳定量产，2021 年产能 10 万片/月，二期已于 2020 年 6 月动工，达产后总产能将达到 30 万片/月，估量 市场份额可提升至 7%，超越英特尔成为天下第六大 NAND 芯片厂商。长鑫存 储则已于 2021 年实现 6 万片/月产能目标，2022 年将达到 12 万片/月，市场份 额有望提升到 8%。国产储存芯片从 0 到 1 的打破为存储用国产 BT 载板带来了 配套空间。
2.4.国产载板厂商长期有望受益于芯片制造、封测产能向大陆转移
国产 IC 载板厂商的发展有望受益国产半导体家当链的配套，大陆晶圆制造、封 测配套是主要机遇。 大陆晶圆制造产能积极扩展，封测厂商已霸占环球主要份额。根据 IC insights 数据，中国 IC 制造市场规模在中国 IC 市场整体规模中占比持续提升，从 2010 年的 10.2%提升至 2021 年 16.7%，估量 2026 年还将提升至 21.2%，其规模 对应复合增速达 13.3%，超过中国 IC 整体市场规模 8%的复合增速，与之对应 的是大陆 70 余条晶圆制造家当在未来几年近乎翻倍的扩产操持。另一方面当前 大陆封测厂商已在环球霸占主要地位，长电科技、通富微电、华天科技 2021 年 环球市场份额排名分别位列第 3/5/6 名，合计占比 20%。海内晶圆制造与封测 厂的链配套需求将为国产载板厂商带来替代空间。
3. 供给端：高壁垒下 ABF 载板供不应求，紧张厂商扩产但供应仍受限3.1.IC 载板存在资金、技能、客户三重壁垒，新进难度大
IC 载板由于直接和裸芯片相连，其制造存在资金（大）、技能（难）、客户（慢） 三重壁垒。 资金壁垒：IC 载板作为资金密集型家当，其繁芜的生产工艺须要大量的入口设 备投资，同时下贱客户对载板厂进行认证时，产能也是考察哀求之一，新进入者 需一次性投入大量资金，且短期难以看到回报。2012 年兴森投资的 1 万平/月载 板产线的设备投资额约 5 亿元，后期累计亏损超 4 亿，后续产能稳定在 8000 平 /月，设备的成本支出也超 2.5 亿元。近年深南、兴森两家厂商均拟投资 60 亿在 设立高阶 IC 载板产线，年产能约 2 亿颗，个复兴森的项目的两期产线分别于 2025/2027 年达产，年产值与投资额相称。
技能壁垒：IC 载板之间与芯片相连，与普通 PCB 产品比较，产品尺寸较小、精 密度较高，在线路风雅、孔距大小和旗子暗记滋扰等方面哀求非常高，因此须要高度 精密的层间对位技能、电镀能力、钻孔技能。消费电子对 IC 载板提出了轻薄短 小的需求，做事器产品对 IC 载板提出了高密互联的需求，IC 载板的生产领悟了 材料、化学、机器、光学等多领域工艺技能，除了前辈设备的配置，还须要生产 工艺与技能的不断积累，因而对新进企业形成了较高的技能壁垒。
客户壁垒：IC 载板下贱多为大客户，其对质量、规模、效率、供应链安全均有极 高的哀求，对载板这类核心零部件采购一样平常采取“合格供应商认证制度”，对供 应商的运营网络、管理系统、行业履历、品牌荣誉均有较高哀求，认证须要经历 生产体系认证、产品认证、小订单试用、小批量订单、大批量订单等长周期过程， 例如三星的存储载板认证周期长达 24 个月。且认证通过后，下贱客户将与载板 厂保持长期互助关系，缺少改换供应商的动力，对缺少客户根本的新企业形成了 显著的进入壁垒。
3.2.环球 IC 载板市场集中，中国台湾、日本、韩国份额合计 80%
环球 IC 载板市场集中，中国台湾、日本、韩国是紧张玩家，内资厂商占比仅 5.3%。 据 Prismark 统计，从厂商来看，环球封装基板 CR10=80%、CR3=36%，前 三大厂商为中国台湾欣兴、日本揖斐电、韩国三星电机，市占率分别 15%、11%、 10%。从产地来看，封装基本的紧张生产地为中国台湾、日本、韩国，分别为 31%、 20%、28%，中国大陆产值为 16%，但包括了外资在大陆所设产能。内资厂主 要包括深南、兴森、越亚、生益科技等，2020 年环球占比仅 5.3%。
IC 载板家当配套集成电路家当链从日本向中国台湾、韩国地区转移，中国大陆 处于起步阶段。IC 载板起源日本，早期 BT 载板引领市场，出身了诸如揖斐电、 新光和京瓷等领先企业，与日本半导体家当形成配套。随着半导体家当链向中国 台湾、韩国等地区转移，IC 载板家当也随之迁移，欣兴、景硕、南亚、三星电机 等一系列领先厂商应运而生。由于台韩企业家当链配套上风及本钱上风，对日本 厂商中低端产品市场份额形成侵略，日厂退居高端 FC 载板领域，但先发上风导 致了其家当链配套完善，在 IC 载板上游的材料、设备等领域具有一定垄断上风。 三星电机产品线紧张供应FC及射频模组载板，与本土三星电子等厂商形成配套。 中国台湾霸占环球一半晶圆代工产能，南亚、景硕和欣兴作为紧张载板厂支持着 中国台湾芯片封装家当。中国大陆集成电路家当起步较晚，因此家当链配套尚不 完善，IC 载板厂商尚处于起步阶段。
3.3. ABF 载板供不应求，紧张载板厂扩产但供应估量仍受限
受益高性能打算芯片需求，ABF 载板进入供不应求状态。2017 年以前，由于移 动设备的发展削弱了对桌面级高性能芯片的需求，对应 FC-BGA 封装所用 ABF 载板需求偏弱，随着 PC 市场回暖，云打算、AI 等对高性能芯片的需求飞腾，新 处理器芯片尺寸更大，新封装技能所需载板层数增加，ABF 载板进入供不应求 的状态。环球最大载板厂商欣兴电子则表示其 ABF 载板产能已被预订至 2025 年。英特尔、英伟达和 AMD 的高管近几个月都曾对 ABF 载板的短缺发出过警 告，博通紧张路由器芯片的交货韶光也因此将从 63周延长至 70周。 据拓璞研究院数据，估计 2019-2023 年环球 ABF 载板均匀月需求量将从 1.85 亿颗发展至 3.45 亿颗，年复合增长率达 16.9％。 紧张载板厂商针对 ABF 载板大规模扩产。为应对 ABF 载板供不应求局势，全 球紧张载板厂商积极扩产，均匀成本开支在 50 亿元以上量级，且紧张扩产操持 均针对当前供不应求的 ABF 载板，例如龙头厂商新兴电子上调 2022 年成本开 支至 358.58 亿新台币（约合 80.7 亿公民币），个中 60%旁边将投入扩充 ABF 载板产能，别的各家资金投入也在附近量级，产能扩充 30%-50%不等。
上游 ABF 薄膜材料由日本味之素完备垄断，扩产意愿不敷制约 ABF 载板产能 增长。ABF 载板上游紧张基材为 ABF 薄膜，其产能由日本味之素完备垄断。该 产品源于其味精产品的副产物，极高的绝缘性能契合了高性能芯片高密连接场景 下的线路互不滋扰的需求，被 intel 率先采取，然而目前尚无大规模量产的可替 代品涌现。只管味之素公司已经宣告增产，但增产规模守旧。味之素曾于 2021 年 6 月宣告未来四年的 CAGR 为 14％，低于 ABF 载板需求的增速。 高阶 ABF 载板面积增大，良率降落，对供给形成进一步制约。随着芯片尺寸的 增大，I/O 数目增加，更高阶的 ABF 载板面积增大、层数增多、繁芜程度增加， 都大大降落了产品良率，根据测算，6×6 厘米载板的的良率仅为 30－50％，更 大面积的设计也较为常见，因此实际供给增加的进度将慢于产能扩充的进度。
4. 投资剖析：关注国产 IC 载板扩产及上游本土原材料国产替代机会4.1.兴森科技：存储载板供货三星，加码高端 FCBGA 封装

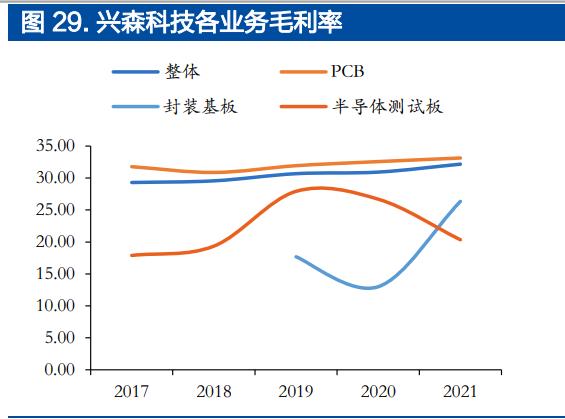

兴森科技专注于线路板家当链，包括 PCB、半导体两个紧张方向。PCB 业务以 小批量样板为主，半导体包括 IC 载板与半导体测试板。2021 年公司整体营收为 50.4 亿元，同比增长 25%，归母净利润 6.21 亿，同比增长 19%。IC 载板业务 营收快速增长，同比翻倍至 6.67 亿元，占比 13%，紧张由广州基地 2 万平米/ 月产能开释拉动，满产满销。毛利率也提升至 26.35%，同比+13.35pcts。
公司 2012 年开始布局 IC 载板产品，2018 年 9 月通过三星认证，成为三星正 式供应商（唯一的大陆本土 IC 封装基板供应商），目前紧张是 BT 类载板，ABF （用于 FCBGA）载板产能培植中。下贱运用存储占比 2/3，其他占比 1/3；客 户以大陆为主占比 2/3，台韩客户占比 1/3。 BT 载板方面，广州基地产能 2 万平/月，已满产满销，良率 96%。珠海兴科与 大基金互助项目分两期投资，一期方案 4.5 万平/月，首条 1.5 万平/月于 4 月试 产；后续分批培植 3 万平/月产能，估量 2023 年底投产。 FC-BGA 载板方面，2 月公告在广州基地投资 60 亿培植 FCBGA 项目，一期 产能 1000 万颗/月，估量 25 年达产，二期产能 1000 万颗/月，估量 27 年达产， 合计满产产值 56 亿。已启动培植前期准备事情，同步启动设备采购事情。2022 年 6 月公告拟在珠海投资 12 亿培植 200 万颗/月（6000 平/月）FCBGA 封装 基板项目,满产产值 16 亿，估量较广州项目提前一年投产。
4.2.华正新材：BT 树脂量产出货，FC-BGA 胶膜研发起步
华正新材主营业务为覆铜板，扩产+涨价驱动公司 2021 年营收快速增长，同时 公司也在运用于软包电池（可用于消费类与新能源车）的铝塑膜进行大幅扩产。 2021 年公司营收 36.2 亿，同比增长 58%；毛利率 16.51%，同比-2.41pcts； 归母净利润 2.38 亿，同比增长 90%。
公司目前在 IC 载板材料领域的布局紧张包括类 BT/BT 基板树脂材料以及 CBF 积层绝缘膜。类 BT/BT 树脂已量产出货，具有高 Tg（255~330°C）、耐热性 （160~230°C）、抗湿性、低介电常数（Dk）及低损耗（Df）等特性，运用于 Chip LED、Mini 背光显示、COB 白光器件、Mini RGB 器件，内存封装等。 7 月 20 日公司公告与深圳前辈电子材料国际创新研究院出资设立合伙公司（公 司出资 5200 万元）进行 CBF 积层绝缘膜的研发与发卖，是可运用于前辈封装 领域诸如 FC-BGA 高密度封装基板、芯片再布线介质层、芯片塑封、芯片粘结、 芯片凸点底部添补等主要运用处景的关键封装材料。日企市占率约 96%，国产 替代空间大。
4.3.深南电路：MEMS 载板龙头，扩充高端 FC-BGA 载板产能
深南电路是内资领先的 PCB 龙头厂商，紧张涉及印制电路板、 封装基板及电 子装联三大业务，形成了独特的“3-In-One”业务布局。公司 2009 年进入半 导体封装基板领域，形成具有自主知识产权的封装和工艺，已成为日月光、安靠 科技等封测巨子的合格供应商。2021 年公司整体营收为 139.43 亿元，同比增 长 20%，归母净利润 14.8 亿，同比增长 3%，毛利率 23.71%，同比-2.76pcts。 IC 载板业务营收达到 24.15 亿元，占比 17.3%，同比增长 56%，远超整体；近 两年公司 IC 载板毛利率逐步爬升至 29.09%，较整体赶过 5.38pcts，已成为重 要的收入及利润贡献来源。
公司封装基板产品包括硅麦克风微机电系统封装基板、射频模组封装基板、高端 存储芯片封装基板、高端存储芯片封装基板、高速通信封装基板，个中硅麦克风 微机电系统封装基板大量用于苹果，三星等智好手机，市场霸占率超过 30%。 公司目前现有深圳 2 家、无锡 1 家封装基板工厂。深圳工厂紧张面向 MEMS 微机电系统封装基板、指纹模组、RF 射频模组等封装基板产品；无锡工厂紧张面 向存储类封装基板，且具备 FC-CSP 产品技能能力。 2021 年，公司在广州、无锡投建载板厂扩充产能。广州工厂拟投资 60 亿，面 向 FC-BGA（ABF 基板）、FC-CSP、RF 等基板，估量 23 年底投产，估量产 能约为 2 亿颗 FC-BGA、300 万 panel RF/FC-CSP 等有机封装基板；无锡 工厂拟投资 20.16 亿，面向高端存储、FC-CSP 等基板，估量 22Q4 投产。
4.4.生益科技：环球领先覆铜板企业，向下贱 IC 载板基材与胶膜拓展
生益科技是环球覆铜板领先企业，2013 至今硬板累计发卖额环球第二，环球市 占率稳定在 12%旁边。2021 年公司营收 203 亿元，同比增长 38%，归母净利 润 28.3 亿，同比增长 68%，毛利率 26.82%，同比基本持平。
公司在封装材料领域的布局紧张在载板基材与胶膜，已在 WB 类封装基板产品 大批量运用，紧张运用于传感器、卡类、射频、摄像头、指纹识别、存储类等产 品领域。同时已在更高真个以 FC-CSP、FC-BGA 封装为代表的 AP、CPU、 GPU、AI 类产品进行开拓和运用。 载板基材：公司 2010 年之前即开始布局，2020 年开工的松山封装项目估量 22Q3 投产，月产能 20 万张。 积层胶膜：公司从 2018 年开始启动胶膜项目，各项产品逐步推进，从物性设计 到载板工艺可靠性验证，到产品性能验证。目前多个产品有小批量量产。
4.5.胜宏科技：内资 PCB 龙头，定增扩投 IC 载板
胜宏科技成立于 2006 年，紧张产品为双面板、多层板(HDI)，下贱运用广泛。 公司位居环球 PCB 百强排行榜第 25 名，中国 PCB 企业排行榜内资第 4 名。2021 年公司营收 74 亿，同比增长 33%，归母净利润 6.7 亿，同比增长 29%，毛利率 20.37%，同比-3.29pcts。
2021 年 8 月 24 日公告向特定工具发行股票拟召募资金不超过 20 亿，个中 15 亿结合自有资金共 29.9 亿投入高端多层、高阶 HDI 印制线路板及 IC 封装基板 培植项目。估量建成建高端多层板产能 145 万 m 2 /年、高阶 HDI 40 万 m 2 /年、 IC 封装基板 14 万 m 2 /年。
（本文仅供参考，不代表我们的任何投资建议。如需利用干系信息，请参阅报告原文。）
