讲解一下 QFN 封装的芯片如何做 PCB 封装。

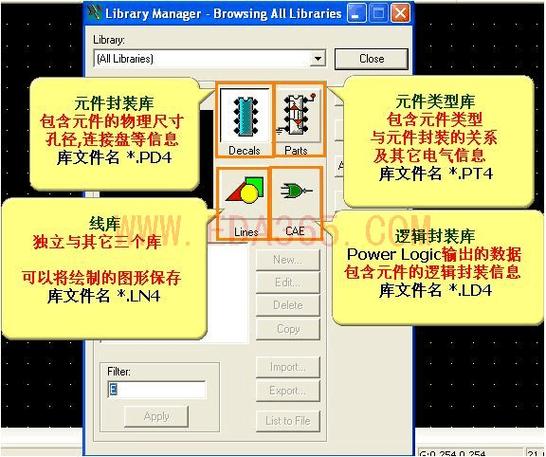

1. 打开 Pads Layout,这里有 PCB 封装编辑器。

2. 首先选择公制 UMM,点击绘图工具栏,这里有个引导,引导 QFN 选 1/4 圆周,第一个顶面,第二个选择右。这些参数在规格数里找,规格数高度是 0.75。

3. 水平管理的数量,这是 QFN40,每一边角是 10 个,编号方向是 C、C、W。
4. 宽度跟长度指单一个焊盘的宽度跟长度,规格书里宽度是 B,B 是 0.2,按正常值。
5. 长度有履历,这里的长度是 L,L 是 0.4,最大值是 0.45,一样平常按这个值除以 2/3,0.4 除以长度便是 0.6,一样平常这样算长度,以是直接选 0.6。
6. 广角间距是固定的,0.4。
7. 这里重点是丈量垂直丈量值类型,选中央到中央,水平跟垂直间距按规格数是 5 毫米,但常日做短,0.6 的中央点是 0.3,但这里宽度是 L 是 0.4,以是这里偏移 0.1,一边 0.1 便是 0.2,应选 4.8,选 4.8 可担保焊盘底部刚好跟芯片贴合。
8. 然后选矩形,边宽是 QFN40-55 的,以是宽度跟高度都是 5 毫米。
9. 阻碍层指绿油的宽度,即开窗的宽度,里面应加 0.1,粘贴不用加。
10. 这里有个热焊盘,热焊盘一样平常阻焊层会偏大,以是要偏小点做,选个 3.5 就好,再加个圆点。
