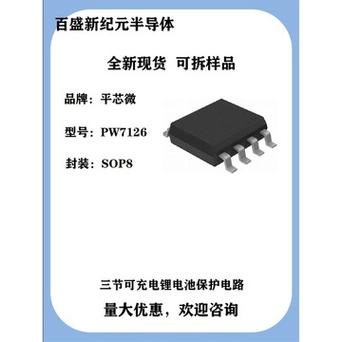

PW7126采取8引脚的SOP封装形式, PW7126是一款专 用的三节可充电锂电池保护电路,它集高精度过电
压充电保护、过电压放电保护、过电流充电保护、过电流放电保护、电池短路保护等性能于-一身。卖力检讨电压电
流，当知足阈值条件，掌握打开或关闭电池的充放电。
特点
●三 节锂离子或锂聚合物电池的空想保护电路
●
过电压充电保护阈值Voc: 4.25V (+25 mV)，过电压充电规复阅值VocR: 4.05V (+50 mV)
●
过电压放电保护阈值VoD: 2.7V (+25 mV),过电压放电规复阈值VODR:3.0V (+100 mV)
●
过电流放电保护1阈值VEC1: 0.1V (115 mV)，过电流放电保护2阈值VEC2 :0.2V (+30 mV)
●
过电流充电保护阈值VCHA: -0.05V (+15 mV)，过电流短路保护阅值VSHORT : 0.4V (460 mV)
●
过电压充电保护延迟韶光Toc:1s (+50%)， 过电压放电保护延迟韶光ToD: 1s (+50%)
●
过电流放电1保护延迟韶光TEC1: 1s (+50%) ，过电流放电1解除延迟韶光TECR1 : 48mS (+50%)
●
过电流放电2保护延迟韶光TEC2:0.1s (+50%) ，过电流放电2解除延迟韶光TECR2 : 48mS (+50%)
●
过电流充电保护延迟韶光TCHA : 20ms (150%) ，过电流充电解除延迟韶光TCHAR : 48mS (+50%)
●
过电流短路保护延迟韶光TSHORT : 0.3ms (+65%) ， 过电流短路解除延迟韶光TECR3 : 48mS (150%)
●
断线保护延迟韶光Tow: 20ms (+50%) ，断线解除延迟韶光TowR : 48ms (土50%)
●
低供电电流,正常事情电流IVC1≤7uAn 10.5uA;
●
休眠电流IsTB≤6.5uA
●
充电器检测及负载检测功能
电池断线保护功能
●
封装形式: SOP8
运用
●三节锂电池的充电、 放电保护电路
●
电动工具，玩具，电源
