一． 功能解释
五路按键输入掌握，一起旗子暗记高电平输出。上电不事情，OUTH为低电平。
KEY1键：ON/OFF功能，短按一下开，再短按一下关，无定时。
（图片来自网络侵删）
KEY2键：ON/OFF功能，短按一下开定时1小时，1小时后自动关。中途触发立即关。
KEY3键：ON/OFF功能，短按一下开定时2小时，2小时后自动关。中途触发立即关。
KEY4键：ON/OFF功能，短按一下开定时4小时，4小时后自动关。中途触发立即关。
KEY5键：ON/OFF功能，短按一下开定时8小时，8小时后自动关。中途触发立即关。
二． 电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.4
3.0
5.0
V
事情电流
IOP
1.6
mA
Fcpu=2MHz@XTAL-4M
静态电流
ISTB
3
uA
VDD=5V, WDT 开, LVR 关
驱动电流
Iol
30
mA
Vol=0.6V
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三． 封装脚位图（SOP-8）
管脚号
符号
功能描述
1
VDD
电源正
2
KEY5
8小时定时按键
3
KEY4
4小时定时按键
4
KEY3
2小时定时按键
5
KEY2
1小时定时按键
6
OUTH
旗子暗记输出，高电平有效
7
KEY1
禁绝时按键
8
GND
电源负

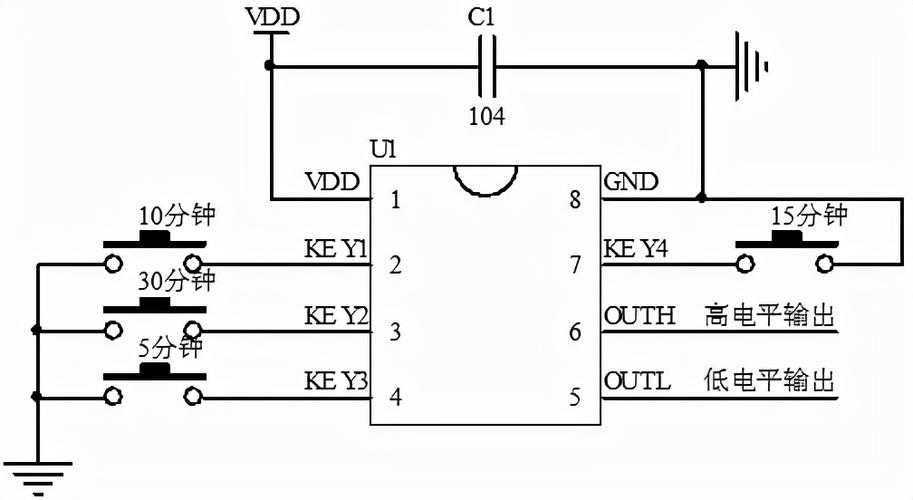

四． 电路图参考
1-2-4-8小时定时IC
接LED运用图
SOP-8延时开关芯片
五． 封装尺寸图（SOP-8）
常用定时芯片
六． 版本解释
版本
日期
描述
EH211117-3DFE-B487
2021/11/23
V01初版
