闩锁效应的触发条件一样平常是电源或是地线溘然来一个大电流脉冲。比如房间里面别的感性上电瞬间（有的电源前面是有变压器的，当你给他上电的时候，可能会对互换电有电压上的脉冲滋扰）；静电；电源电压的颠簸（热拔插）。

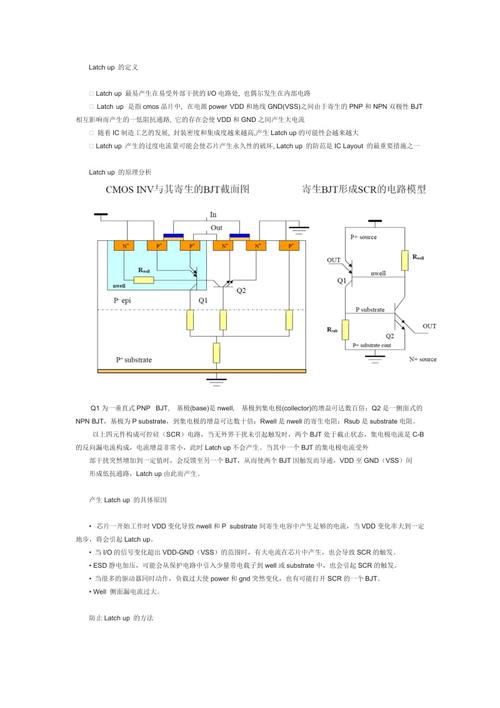

图一 闩锁效应的产生
我们可以把闩锁效应的电路等效成图二。
它的事情过程如下：电路要想导通，必须使得R1的电压PNP的PN结导通。如图三所示，（1）当电源来了个电流，使得R1的压降为0.7V（假设PN结的导通电压为0.7V），此时PNP导通。
图三 事情过程1
（2）此时有一个I2流过R2，使得NPN导通。
图三 事情过程 2
（3）NPN管导通，使得有大电流流过R1，使得PNP管进一步导通，使得R2又产生一个大电流，使得NPN管进一步导通，末了形成一个正反馈，如图四所示。
图四 闩锁效应的正反馈过程
三、闩锁效应的办理办法我们理解了闩锁效应的事情过程，我们可以得到以下办理思路，第一，降落体电阻阻值，使得电阻无法让三极管导通。第二，割断或减少寄生三极管间的联系。闩锁效应有以下办理方案：（1） 利用GUARD RING （p+ 环包围NMOS良好接地，N+ 环包围PMOS并接VDD），降落体电阻的阻值，降落触发风险（note：为什么加了guard ring就可以降落体电阻啊？由于与psub的寄生电阻形成并联电阻了）。（2） 如果有可能，NMOS可以阔别PMOS（增大NPN的基区宽度，使环路增益小于1）。（3） 衬底打仗与阱打仗一定要按照DRC规则做到间隔管子源端最近。（4） 可以在P管和N管之间用接电源的阱做隔离。（5） 数字电路的版图设计尤其小心，门电路每次电平转换都会产生电流尖峰，GUARD RING 必须有！
以上便是对闩锁效应的全部先容，大家可以通过画版图来加深印象。你的点赞关注收藏是对作者最大的鼓励，感激！
