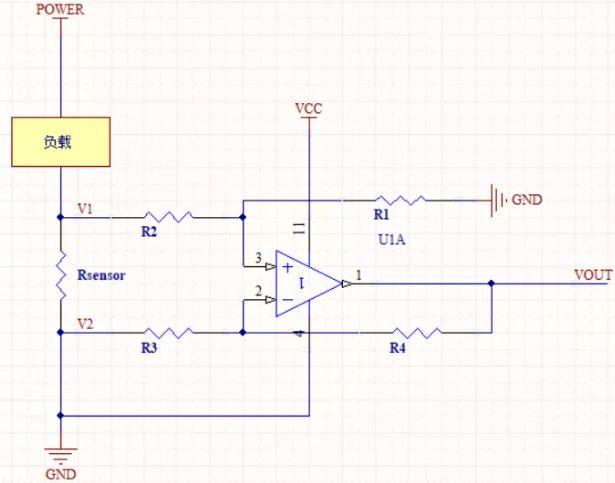

电气丈量噪声的功率循环的基本电路。虽然全体电路非常大略，但它还涉及到连接线的构造、电路和母线的风雅设计，以只管即便减少全体电路的寄生电感Ls。在功率循环测试中，常日须要在很短的韶光内，比如美国的商用功率循环设备µs负载电流利过开关怀除。当电流关闭时，寄生电感的存在会产生过电压U=Lsdi/dt，特殊是当须要割断的电流较大时，如4500V3000A压接型IGBT器件。该过电压浸染于掌握开关和丈量电流源的两端，不仅影响掌握开关的特性，还影响丈量电流源的输出能力和稳定性。
研究表明，丈量电流源的稳定性对结温丈量的准确性有很大影响。电路寄生电感和掌握开关的设计也会影响丈量电路的抗滋扰能力。任何丈量电路都会受到丈量噪声的影响。最大限度地减少其幅度和影响是一个寻衅，必须关注。为某30kW1500A和90kW3000A丈量系统电压采样频率为5000kHz)。
当电流等级较小时，全体电路的设计更加紧凑，电压丈量的振荡幅度较小，只有±0.5mV(本案电压为0.6265V~0.6275V)；而90kW3000A由于电流等级高、样品体历年夜、电路设计繁芜等缘故原由，测试设备达到了丈量振荡±4mV(此电压范围为0.618V~0.626V，紧张集中在0.620V~0.624V)。
一样平常对硅基装置如IGBT而言，PN-2mV/℃丈量噪声引起的结温丈量偏差分别为±0.25℃和±2℃。温度丈量偏差将直接导致热阻丈量结果和功率循环寿命评估偏差。虽然通过软件滤波可以达到一定的效果，但主要的信息可能会丢失，特殊是在短韶光的温度丈量中，这也将谈论其准确丈量温度的意义。
因此，不建议通过软件滤波器实现高信噪声比，建议通过上述硬件方法实现低噪声丈量。在鸿怡电子测试座socket行业运用中，结合客户的实际反馈，整理了几款测试案例（仅供参考）
1、高功率测试座：TO247 socket
功率测试座
2、电感芯片测试座socket
电感芯片测试座
