Nooie Cam 360智能摄像机拆解搭载高清摄像头双向视频语音通话_特写_摄像机

Nooie是一家专注于智能家居安防设备的科技公司，致力于守护每一个家庭的安全。
Nooie Cam 360是其旗下一款设计时尚，功能丰富的智能摄像机产品，搭载高清摄像头，支持水平355°和垂直94°旋转，搭配Nooie APP供应全方位的视频监护；还搭载了两个940nm红外LED，夜间同样能够供应清晰图像。

Nooie Cam 360智能摄像机支持运动跟踪和检测，更智能监护儿童、老人、宠物动向；可实时开启双向视频语音通话功能，随时随地与家人和宠物沟通。
利用方面也非常便捷，采取2.4G Wi-Fi连接，一次设置即可即插即用；还支持Alexa语音助手进行语音掌握。
下面就来看看这款产品的详细外不雅观设计和内部构造配置吧~

Nooie Cam 360智能摄像机包装盒采取了环保材料，正面设计有产品的简笔图，品牌LOGO和产品名称。

包装盒背面是简笔画的监护场景图。

包装盒侧边贴有产品的部分信息，型号：IPC100，输出：5V-1A，兼容性“适用于Android 4.4+，iOS8.0+，制造商：深圳市猿人创新科技有限公司。

其余一侧先容有产品的功能特点：1080P全高清、水平垂直掌握、运动检测、双向音频、云端/本地储存和夜视功能。

包装盒内部物品有摄像机、电源适配器、电源线、安装置件和产品解释书。

电源适配器采取了USB-A 接口，输入：100-240V~，输出：5V-100mA，深圳市天音电子有限公司制造。

USB-A to Micro USB接口电源线。

摄像机安装底座。

Nooie Cam 360外不雅观类似于“杯子”的圆柱形设计，机身曲线流畅，不雅观感时尚。
机身正面包裹摄像头，下方有一颗指示灯反馈事情状态。

摄像机1080P高清摄像头特写。

摄像头下方麦克风开孔特写，用于音频通话和语音掌握拾音。

摄像头架构上的TIF卡槽，用于本地储存录像。

机死后头设计有NOOIE品牌LOGO，Micro USB充电接口和电源指示灯。

机身侧边外不雅观一览，设置有扬声器出音孔矩阵。

机身底部外不雅观一览，四周设计有防滑垫，中间卡扣设计，能够与底座快速装置。

摄像机安装底座后外不雅观一览。

经我爱音频网实测，Nooie Cam 360智能摄像机重量约为262g。

我爱音频网采取ChargerLAB POWER-Z KT002便携式电源测试仪对华为Nooie Cam 360智能摄像机进行输入测试，输入功率约为1.88W。

进入拆解部分，取掉底部防滑垫，下方有隐蔽的固定螺丝。

卸掉螺丝，取掉底部盖板。

盖板内侧构造一览，固定有金属板配重，利用更加稳固。

摄像机底部电路一览，设置有电源输入小板、马达和扬声器单元，导线均通过连接器连接到小板。

腔体上固定的扬声器单元特写。

电源输入小板位置构造一览。

电源指示灯位置构造一览。

挑开连接器，取掉摄像机底部的组件。

摄像机水平旋转马达特写，来自湖南泰合电机有限公司。

马达其余一侧特写。

马达导线采取了插座连接到电源输入小板。

电源指示灯小板电路一览，排线采取ZIF连接器连接。
指示灯采取玄色泡棉包裹，防止漏光。

摄像机内置扬声器采取了椭圆形设计，固定在海绵罩内，防止共振。

取出扬声器。

扬声器正面特写，覆盖有防尘网防护。

扬声器背面特写。

扬声器与一元硬币大小比拟。

经我爱音频网实测，扬声器窄面直径约为15mm。

扬声器宽面直径约为24mm。

扬声器导线与电源输入小板连接的插头特写。

电源输入小板一侧电路一览。

电源输入小板其余一侧电路一览。

Micro USB充电母座特写。

小板上调试开关按键。

连接指示灯小板排线的ZIF连接器。

连接马达导线的插座特写。

连接扬声器导线的插座。

连接主板排线的ZIF连接器。

取掉机身底部固定元器件的框架，下方有固定螺丝衔接摄像机高下构造。

摄像机中框内部设置金属转轴，合营马达实现上半部分机身的水平旋转。

卸掉中框转轴，壳体内部为滚珠轴承，降落迁徙改变阻力。

顶部腔体盖板通过多颗螺丝固定。

卸掉螺丝，取掉盖板。

腔体内部设置有独立构造。

取掉外壳。

内部腔体构造一览，摄像头主体固定在腔体内部。

卸掉螺丝取掉前后腔盖板，前腔盖板内侧构造一览。

后腔盖板内侧构造一览。

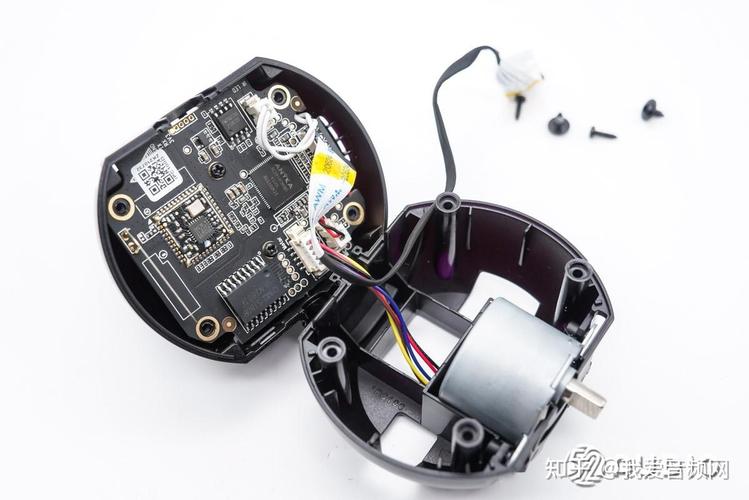

取掉螺丝打开摄像头腔体，前腔内部螺丝固定主板，后腔内马达驱动摄像头垂直旋转。

挑开连接器，取出马达，驱动垂直旋转的马达同样来自深圳泰合电机有限公司。

卸掉螺丝，取出主板和摄像头。

前腔内部还有环形红外LED灯小板和麦克风。

摄像机主板一侧电路一览，焊接有多颗插座连接器用于连接其它组件。

摄像机主板其余一侧电路一览。

连接电源输入小板排线的ZIF连接器。

ANYKA安凯微AK3918EN080处理器。
AK39系列采取ARM926EJ-S内核，支持内置或外接DDR2 SDRAM类型存储器。
AK39系列处理器集成CMOS摄像头接口、视频编码预处理器、视频编码器、图像处理器、音频ADC/DAC、USB2.0掌握器、MMC/SD掌握器以及其它丰富的功能模块和接口，具有很高的集成度，大大简化了终端产品的设计繁芜度，降落了产品本钱。

24.0MHz的晶振特写，用于为处理器供应时钟。

复旦微FM25Q128储存器，用于储存设置信息。
FM25Q128是一个128M-bit（16384K-byte）串行闪存，具有高等写入双/四输入/输出以及2时钟指令周期四外围接口（ar/Interface，SPI）保护机制。
FM25Q128支持标准串行外围设备。

丝印d3Xl的稳压IC。

Realtek瑞昱RTL8189FTV是一款 802.11bgn 2.4G单芯片，集成了无线LAN (WLAN) 和网络SDIO接口（兼容SDIO1.0/1.1/2.0）掌握器。
它将 WLAN MAC、支持1T1R的WLAN基带和WLAN RF组合在一个芯片中，为高吞吐量性能和低功耗集成无线LAN设备供应了完全的办理方案。

26.0MHz的晶振特写，为无线芯片供应时钟。

ULN2803电机驱动芯片，用于驱动电机的垂直和水平运动。

一颗丝印3FML和两颗丝印T26AbR1的IC，用于降压供电。

丝印4VK4的IC。

LN4891音频放大器，差分输入音频功率放大电路，能够为8Ω负载供应1W功率的稳定输出，5V电源供电的条件下其总谐波失落真和噪声不超过1%。
LN4890采取桥接负载构造在供应高品质音频功率放大的同时，大大减少了外部元件数，无需外接输出耦合电容和自举电容。

丝印ME5Z的驱动IC，用于滤光片切换。

TF卡座特写。

取出红外灯小板和麦克风，腔体内部构造一览。

驻极体麦克风特写，正面覆盖有防尘棉防护。

取掉防护面，驻极体麦克风拾音孔特写，用于音频通话和语音交互功能拾音。

背面打胶密封固定。

麦克风导线与主板连接的插头特写。

红外灯小板电路一览，设置有两颗940nm红外LED，使摄像机夜间同样能够供应清晰图像。

红外灯小板导线与主板连接的插头特写。

Nooie Cam 360内部搭载的摄像头构造一览。

正面摄像头特写，可供应1080P高清图像录制。

摄像头背部光学元件特写。

Nooie Cam 360智能摄像机拆解百口福。

Nooie Cam 360智能摄像机在外不雅观方面，采取了类似于“杯子”的圆柱形，机身曲线圆润流畅；黑白灰配色，不雅观感时尚，能够很好地搭配室内空间环境，置于桌面或书架上都不会显得突兀。
支持的水平355°和垂直94°旋转，实现了360度的实时录像，可以随时随地查看家内的全景。

内部构造配置方面，构造层叠有序环环相扣，组件之间均通过连接器进行连接。
底座内部设置了电源输入小板、扬声器和用于水平旋转的马达，通过排线连接到上方摄像头腔体。
摄像头两层腔体设计，外层构造用于实现垂直旋转，内侧构造内设置紧张元器件，包括主板、摄像头、红外灯小板、麦克风和驱动马达。

Nooie Cam 360智能摄像机内部主板上，搭载安凯微AK3918EN080处理器，集成了音视频运用的丰富功能模块和接口；无线连接采取了瑞昱RTL8189FTV 802.11bgn 2.4G单芯片方案，集成了无线LAN和网络SDIO接口；还采取了LN4891音频放大器，用于驱动扬声器；ULN2803电机驱动芯片，用于驱动电机的垂直和水平运动；以及复旦微FM25Q128储存器，用于储存配置信息。
