电源适配器采取惠普家族式造型，采取亮面和磨砂面拼接设计。输出线设有固定卡扣，可以将输出线缠绕在适配器机身上，便于收纳。下面就带来惠普这款140W电源适配器的拆解，一起看看内部的方案和用料。
惠普140W电源适配器外不雅观惠普140W电源适配器外不雅观上扁平纤长，拥有一体式Type-C线材。
适配器机身外壳采取磨砂+亮面两部分拼接设计，防火PC材质质料制成外壳；正面板上浮印“HP”品牌 LOGO。
背面贴有产品规格参数铭文贴纸。
电源适配器参数特写
型号：TPN-LA29；
输入：100-240V~ 2.5A 50/60Hz；
输出：5V3A，9V3A，12V5A，15V5A，20V5A，28V5A；
制造商：光宝科技株式会社。
输入接口依旧为国标3孔梅花口，内部金属针脚为全铜镀镍材质，其导电性更强，耐磨耐刮。
输出线材与本体连接处拥有凹陷槽设计，采取模内注塑成型工艺，不可拆分更稳固，但连接处的加厚注塑外壳轻微突出，不能直立桌面。
线材上设有锁扣，方便线材缠绕收纳。
端子内部采取特制 PIN 脚设计。
测得电源适配器机身长度为138.06mm。
宽度为65.39mm。
厚度为28.34mm。
测得线材长度约为178.5cm。
产品拿在手上的大小直不雅观感想熏染。
重量约为417g。
测得电源适配器输出支持PD3.1、DCP充电协议。
此外PDO报文显示还具备5V3A、9V3A、12V5A、15V5A、20V5A、28V5A六组固定电压档位，以及15-28V 140W AVS电压档位。
惠普140W电源适配器拆解看完了这款电源适配器的外不雅观和测试，下面就进行拆解，一起看看内部的方案和用料。
首先撬开电源适配器两侧端盖。
端盖通过超声波焊接，插座通过导线焊接连接。
输出线也通过焊接连接。
从壳体中取出PCBA模块，PCBA模块包裹铝片散热。
在外壳内部还设有铝片用于包裹PCBA模块。
电源输入线冷压端子，焊接连接。
电源输出线也通过冷压端子焊接连接。
PCBA模块整体包裹铝片散热。
铝片通过焊接固定到PCBA模块。
利用游标卡尺测得PCBA模块长度约为131.6mm。
PCBA模块宽度约为58.1mm。
PCBA模块厚度约为21.7mm。
打开散热片侧面的固定卡扣，拆下散热片，PCBA模块整体打胶添补，散热片粘贴胶带绝缘。
PCBA模块背面也大量添补导热胶加强散热，并设有玄色麦拉片绝缘。
清理掉PCBA模块上的导热胶，正面左上角为互换输入端，焊接保险丝，共模电感，上方散热片设有整流桥。左下角焊接高压滤波电容，下方散热片固定PFC开关管和低级开关管。在中间位置设有PFC升压电感，右侧设有变压器，右上角设有两颗输出滤波电容。
背面中间位置焊接掌握器，PFC整流管，两颗反馈光耦和输出VBUS开关管。
通过对PCBA模块的不雅观察创造，惠普这款140W充电器采取PFC+反激开关电源设计，PFC和反激采取一颗二合一掌握器，输出电压由协议芯片掌握，进行宽范围电压输出。下面我们就从输入端开始理解各个器件的信息。
PCBA模块输入端一览，左侧焊接压敏电阻，中间位置焊接保险丝，共模电感，薄膜滤波电容和高压滤波电容。
输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为4A 250V。
共模电感采取漆包线和绝缘线绕制，底部焊接绝缘支架。
安规X2电容来自SCC实全电子，规格为0.47μF。
共模电感采取扁铜线绕制，底部焊接绝缘支架。
玻璃封装的压敏电阻特写。
在PCBA模块侧面设有散热片，用于为整流桥散热。
整流桥来自光宝，型号KBJL1510，规格为1000V15A，采取KBJL封装。
薄膜滤波电容规格为1μF450V。
滤波电感采取磁环抱制，底部粘贴电木板绝缘。
电源主控芯片丝印LTA2206GS1，为光宝定制型号，是一颗PFC+反激二合一的掌握器。
为主控芯片供电的滤波电容规格为22μF50V。

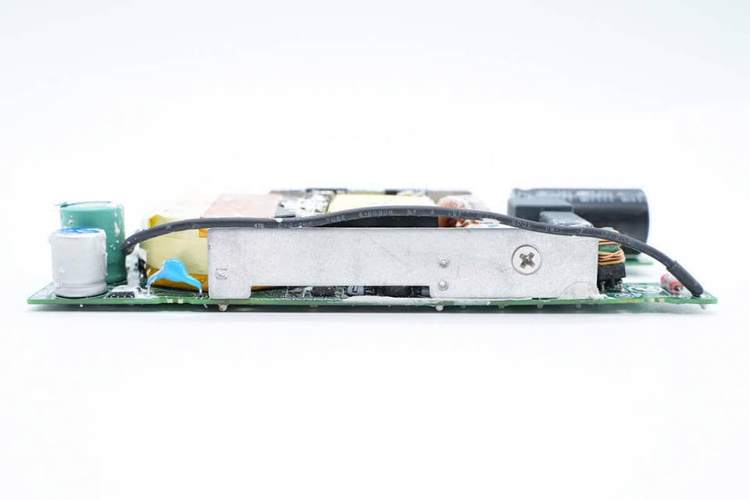

侧面焊接高压滤波电容，PFC开关管和反激开关管的散热片以及蓝色Y电容。
在散热片上利用螺丝固定两颗开关管。
PFC开关管来自富鼎前辈，型号AP60SL115DI，NMOS，耐压600V，导阻115mΩ，采取TO-220CFM封装。
90mΩ取样电阻用于检测PFC开关管电流。
PFC升压电感采取胶带严密缠绕绝缘。
PFC整流管来自光宝，型号LTTH806LDW，为超快回答二极管，规格为600V8A，采取DPAK封装。
PFC旁路二极管来自DIODES，型号S8MC，规格为1000V8A，采取SMC封装。
高压滤波电容来自TAICON台容科技。
规格为450V82μF。
反激开关管来自AOS万国，型号AOTF125A60，NMOS，耐压700V，导阻108mΩ，采取TO220F封装。
130mΩ取样电阻用于检测反激开关管电流。
变压器采取扁形设计，磁芯缠绕铜箔屏蔽，并粘贴胶带绝缘。
两颗亿光EL1017光耦用于输出电压反馈调节和PFC掌握。
蓝色Y电容特写。
同步整流掌握器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高事情频率600KHz。支持DCM、CCM、QR、ACF多种事情模式，支持高侧和低侧运用，具备振铃检测防止误开通。
同步整流管来自VISHAY威世，型号SiR570DP，NMOS，耐压150V，导阻7.9mΩ，采取PowerPAK SO-8封装。
输出端焊接滤波电解电容和滤波固态电容。
滤波电容来自TAICON台容科技。
规格为35V820μF。
滤波固态电容来自丰宾，为PF系列龟龄命电容，规格为390μF35V。
协议芯片来自通嘉科技，型号LD6617A，是一颗支持USB PD3.1的协议芯片，支持最高36V输出，芯片内置MCU内核，兼容多种快充协议。芯片内置11位DAC和ADC，用于恒压恒流掌握，具备独立引脚用于PFC掌握，DP/DM引脚可用于多口运用时两颗芯片I2C通信。
VBUS开关管来自富鼎前辈，型号AP4NA3R5HCST，NMOS，耐压40V，导阻3.8mΩ，采取SPPAK56封装。
全部拆解一览，来张百口福。
充电头网拆解总结末了附上惠普140W电源适配器核心元器件清单，方便大家查阅。
惠普140W电源适配器采取亮面和磨砂拼接外壳，外壳为玄色配色，并自带1.8米长输出线。这款适配器采取梅花接口供电，带有接地线，可根据利用场合改换不同长度的电源线。适配器支持100-240Vac宽输入电压，输出具备5-28V输出挡位，支持140W PD3.1快充，可以为支持PD3.1的条记本电脑快充。
充电头网通过拆解理解到，惠普这款电源适配器由光宝代工，适配器采取PFC+反激二合一掌握器，整流桥和PFC整流管来自光宝，PFC开关管和VBUS开关管来自富鼎前辈，低级开关管来自万国。协议芯片来自通嘉科技。电容来自台容科技和丰宾，内部用料均为有名品牌。PCBA模块整体打胶并包裹铝片散热。针对条记本电脑运用进行散热优化，确保永劫光稳定运行。
