根据 Wind 数据，2021 年环球集成电路的市场规模为 4608 亿美元，占半导体规模的83%。根据中国半导体行业协会统计，2021 年中国集成电路设计、制造、封测三大环节市场规模分别为 4519/3176/2763 亿元，分别占比 43%/30%/27%。 半导体设备紧张运用于集成电路的制造和封测环节，可细分为晶圆制造设备（前道设备）和封装、测试设备（后道设备）。SEMI 预估 2021 年环球晶圆制造设备、封装设备、测试设备市场规模分别为 880.1/69.9/77.9 亿美元，分别占比 86%/7%/7%，细分运用来看，逻辑代工霸占晶圆制造设备的紧张份额，达 493 亿美元，占比 56%。
晶圆制造过程大致可分为 7 大板块：氧化扩散（Thermal Process）、薄膜沉积（DielectricDeposition）、光刻（Photo-lithography）、刻蚀（Etch）、离子注入（Ion Implant）、抛光（CMP）、以及金属化（Metalization）。薄膜沉积、光刻和刻蚀是前道晶圆制造的三大核心工艺，制造过程反复循环多遍，涉及上千道加工工序。
光刻、刻蚀、薄膜沉积与封测设备作为核心设备，在设备成本开支中占比较高。根据集成电路制造领域范例成本开支构造来看，设备投资占比约为 70%-80%，个顶用于芯片制造和封装测试环节的设备投资占紧张部分。在芯片制造环节中，核心设备光刻、刻蚀（含去胶）、薄膜沉积及封测合计占比约 68%，核心设备国产化是我国实现半导系统编制程国产化替代的关键。
1.2 半导体行业延续高景气带动设备稳定增长
根据 SIA 数据，2021 年环球半导体发卖额为 5559 亿美元，同比增长26％，个中，亚太、美洲、欧洲、日本发卖额分别为 3434/1188/471/436 亿美元。2021 年中国半导体发卖额为1925亿美元，同比增长 27%，占环球总发卖额 35%，为环球半导体增长紧张驱动力。
中国大陆晶圆厂占中国集成电路市场份额呈上升趋势。2018 年，中国大陆企业占中国集成电路（以下简称 IC）市场份额为 4.19%。根据中国半导体行业协会数据，2021 年中国IC市场规模约为 1580 亿美元，我们统计大陆前四家晶圆厂 2021 年营收合计约95 亿美元，占中国IC市场规模 6.03%。依托于我国较大的芯片需求，我国本土芯片企业市场规模占比将保持持续上行趋势，带动设备端稳定增长。
中国大陆半导体设备行业发展迅速，速率远超环球增速。根据SEMI 数据，近年来环球半导体设备规模持续增长，2021 年环球半导体设备市场规模为1026 亿美元，同比增长44%，估量 2022 年市场规模将有 11%旁边的增速，约 1140 亿美元。2021 年中国大陆半导体设备发卖额为 296 亿美元，同比增长 56%，占环球半导体设备发卖额的 28.85%。中国大陆半导体设备行业增速远超环球均匀水平。
2 终端缺芯严重，晶圆厂积极扩产，2021-2022 年为设备需求高峰期
2.1 晶圆厂满产，靠近零库存、订单交付周期不断拉长
晶圆厂满产，靠近零库存。2018 年至 2019 年初，受晶圆厂持续扩产影响，存储器供过于求，带动存储器价格下滑，加上智好手机、PC 以及做事器等终端产品需求低落，使得环球半导体行业规模在此期间下滑。2019 年起，晶圆代工厂的产能利用率持续攀升，我们从中芯国际的产能利用率来看，2019年至2021年，产能利用率由97%持续提升达到满产，2021Q2高达100.4%；从半导体消费者库存中位数来看，半导体产品的库存中位数从2019 年的40 天旁边低落到2021年的不到 5 天。
订单交货周期进一步延长，“缺芯”状态持续。根据美国电子元件分销商Sourcngine数据，半导体通用产品均匀交货周期目前仍在不断拉长，截至 2022 年2 月，16 位处理器的通用产品交付周期均匀为 44 周，比 2021 年 10 月增加了 15 周；同期，电源管理芯片的均匀交付周期为37 周，增加了 9 周。
2.2 “缺芯”紧张为终端产品载芯量高增长所致
根据环球半导体设备季度发卖增速来看，行业每隔 3-4 年会呈现周期性变动趋势，当下贱终端产品技能迭代更新，市场涌现需求激增带动成本向上游晶圆厂涌入，厂商加大成本开支，行业进入景气周期，当市场供大于求时，行业增速放缓。
根据 Gartner 数据，比较 2020 年，2021 年半导体下贱运用端中计算机、无线运用依旧霸占较大份额，分别为 29.3%、27.4%；物联网&消费 IC、汽车 IC 不才游运用端占比提升较大，分别由 2020 年的 10.5%/8.3%增长至 2021 年的 11.4%/9.5%。
根据 SEMI 数据，2000 年至 2018 年，尺寸大型化是半导体硅片发展趋势。12吋硅片出货面积显著增长，由 2000 年的 94 百万平方英寸扩大至 2018 年的8005 百万平方英寸，市场份额从 1.69%大幅提升至 2018 年的 63.83%，成为半导体硅片市场最主流的产品。根据我们的统计，扩充 12 吋晶圆产线为目前大部分晶圆厂紧张扩产选择。
SUMCO 预测，2021-2025 年环球 12 吋晶圆需求 CAGR 为10.2%，推动12 吋晶圆增长的终端运用紧张来自智好手机、数据中央、人工智能、汽车、无线通讯。
智好手机升级，单位用硅量增加带动芯片需求提升。根据不雅观研天下预测，2018-2025年环球智好手机处于存量市场，增长率在 2021 年至 2025 年呈下滑趋势。与此同时，根据SUMCO预测，只管 2021-2025 年智好手机销量增速呈下滑态势，但在此期间智好手机、5G流量对12吋晶圆需求的 CAGR 分别为 9.4%、26%，紧张缘故原由为智好手机技能更新迭代，智能化升级单位用硅量相应增长所致。根据集微咨询数据，5G 手机的技能升级带动逻辑芯片、存储芯片和CIS图像传感器等出货量增加，在 5G 手机中，摄像头的数量增加带动12 吋晶圆需求量增长，48M像素摄像头对 12 吋晶圆均匀需求量是 12M 像素摄像头的 5 倍。据SUMCO统计数据，每台5G手机的半导体硅片用量为 2.2 平方英寸，是 4G 手机的 1.7 倍。
数据中央的关键芯片紧张包含 CPU、GPU 以及 DPU（数据处理单元），根据科智咨询预测，2022 年我国数据中央市场规模将达到 3201 亿元，同比增长29%。
人工智能 IC 市场规模处于上升阶段。根据亿欧智库数据，随着技能的成熟以及数智化转型升级，中国人工智能核心家当市场规模将持续平稳增长，2025 年将达到4000 亿元旁边；AI芯片需求也将持续增长，类脑等新型芯片估量最早于 2023 年进入量产，因此2024 及2025年或有较大增长，估量市场规模将于 2025 年达到 1780 亿元。
单位车用 IC 搭载数量大幅增长是驱动汽车 IC 需求增长的成分之一。2021 年以来，新能源汽车产量持续攀升，2022 年 4 月中国新能源汽车销量为 30 万辆，占汽车总销量的25%，2021年同期占比为 9%。估量 2021 年汽车 IC 出货量为 524 亿颗，同比增长30%，约为2011年176亿颗的 3 倍。 根据 Frost&Sullivan 预测，2022 年国产燃油汽车均匀芯片搭载数量为934 颗/辆，国产新能源汽车均匀芯片搭载数量为 1459 颗/辆，比较 2017 年分别增长61%、79%。同时，新能源汽车均匀芯片搭载量是燃油车的 1.56 倍，随着新能源汽车占比提升，车用IC 需求也将持续增长。
2.3 晶圆厂积极扩充产能，驱动设备需求提升
下贱成本开支持续攀升，本地晶圆厂积极扩产带来设备端需求提升。2022 年以来，芯片市场依旧紧缺，半导体行业成本开支持续攀高以知足扩产须要。环球晶圆代工龙头台积电在2021整年成本开支 300 亿美元，并在 2022 年指引中上修成本开支至400-440 亿美元，同时台积电表示 2022 年代工行业将增长 20%。海内晶圆代工龙头中芯国际2021 年成本开支45 亿美元，并在2022 年指引中表示成本开支将增至 50 亿美元。IC Insights 预测，2021 年环球半导体行业成本开支规模约为 1539 亿美元，估量今年将超过 1904 亿美元，同比增长24%。我们按半导体成本开支中设备投资占 70%~80%比例估算，2022 年环球半导体行业设备端投资规模约在1332.8~1523.2 亿美元之间。
根据紧张晶圆厂目前的融资扩产操持不完备统计，中国大陆估量扩增12 吋149.9万片/月，扩增 8 吋 33.5 万片/月。个中，将于 2022 年内投产的 12 吋合计约为78 万片/月，8吋约为30.5万片/月；估量 2022 年之后投产的 12 吋合计 71.9 万片/月，8 吋3 万片/月。随着扩产，产能开释，行业缺芯的内生成分将得到缓解，此外，大部分晶圆厂产能开释韶光居于2022-2023年之间。根据晶圆厂扩产一样平常须要 1-2 年，设备采购于扩产前期开始，我们估量半导体设备行业受益下贱晶圆厂大规模融资扩产的红利紧张集中在 2021-2022 年。
3 国产半导体设备多环节步入家当化替代阶段半导体设备市场高度集中，外洋龙头处于垄断地位。半导体设备技能壁垒、客户认知度壁垒以及市场壁垒三高，研发周期长难度大，故紧张市场份额集中在少数头部企业中，并且呈持续增长趋势。根据统计，2021 年行业 CR5 约为 84%，较 2019 年的65%显著提高。
分规模来看，薄膜沉积设备、刻蚀设备、光刻机和量测设备在半导体设备规模中占比较高，分别约 27%/22%/20%/13%；洗濯设备、CMP 分别占比 4%旁边；离子注入设备、热处理设备以及涂胶显影设备占比约 3%；去胶设备占比约 1%。
过去我国半导体行业紧张为被动的接管国际垄断企业定价，核心设备依赖入口，家当链多环节受国外厂商“卡脖子”。2018 年以来，中美贸易摩擦加速了国产设备的研发进展，多环节进入家当化替代阶段。 我国热处理设备紧张有屹唐股份、北方华创，个中，北方华创的THEORIS 302／FLOURIS201 立式氧化炉可以覆盖 8 吋、12 吋 28nm 产线，国产化率 20%旁边；沉积环节北方华创和拓荆科技已实现 28nm/14nm 技能领域的技能打破；CMP 设备海内厂商紧张有华海清科和北京烁科精微电子；光刻环节上海微电子在 90nm 以上制程光刻机实现国产化；洗濯环节国产替代率已达 20%；去胶设备已基本实现国产化替代，国产化率达 80%以上。（报告来源：未来智库）
热处理设备：市场规模较为稳定，估量 2025 年达到 19.9 亿美元
热处理工艺运用于半导系统编制程的氧化、扩散和退火制程，所包含设备为卧式炉、立式炉以及快速升温炉（RTP）。热处理设备合计占半导系统编制造设备份额约3%。根据Gartner 数据，2020年环球半导体热处理设备市场规模为 15.4 美元，个中快速热处理设备市场规模为7.2亿美元，氧化/扩散设备市场规模约 5.5 亿美元，栅极堆叠（Gate Stack）设备市场规模为2.7 亿美元。2025年热处理设备市场规模有望达到 19.9 亿美元。
目前，我国的热处理国产化率为 20%旁边，氧化扩散市场紧张由外资厂商霸占，根据Gartner数据，AMAT、TEL、日立国际环球市场合计占比约 70%；环球热处理设备厂商紧张被5家企业寡头垄断，个中 AMAT 霸占绝对领先地位，2020 年市场份额达到70%，我国屹唐股份市场份额排在第二位，占比 11%，其他三位紧张为国际电气，维易科和斯库林，分别占比9%、6%、4%。我国热处理设备紧张企业有屹唐股份、北方华创，个中，北方华创的THEORIS302／FLOURIS 201 立式氧化炉可以覆盖 8 吋、12 吋 28nm 及以上的集成电路、前辈封装、功率器件。屹唐股份紧张热处理产品为快速热处理（RTP）以及毫秒级快速热处理（MSA），产品已覆盖台积电、三星电子、中芯国际、华虹集团、长江存储等国内外有名厂商。
薄膜沉积设备：12 吋产线扩产带动薄膜沉积设备需求量将大幅增长
薄膜沉积是半导系统编制程中重中之重的环节，是持续串涉及原子的吸附、吸附原子在表面扩散及在适当的位置下聚结，以逐渐形成薄膜并发展的过程。分为原子层沉积(ALD)、物理式真空镀膜(PVD)、化学式真空镀膜(CVD)等，个中 ALD 是目前最前辈的薄膜沉积技能，也是CVD的一种。CVD 即利用金属卤化物、有机金属、碳氢化合物等热分解，氢还原在高温下发生化学反应以析出金属、氧化物、碳化物等材料；PVD 是将原子从质料靶材上溅射出来，利用物理过程实现物质转移，沉积形成导电电路。
根据 Maximize Market Research 数据统计，到 2025 年，环球薄膜沉积设备市场规模将达到340 亿美元，2017-2025 年均复合增长率为 95.7%，行业景气度持续上行。
据 Gartner 统计，2019 年环球半导体薄膜沉积设备中CVD、PVD、ALD占比分别为60%/19%/11%，个中，CVD 设备紧张被 AMAT（运用材料）、Lam Research（拉姆研究）以及TEL（东京电子）垄断，合计占比 70%；PVD 设备紧张被 AMAT 寡头垄断，占比为85%；TEL和 ASML 为 ALD 设备紧张供应商，合计占比 60%。 我国的薄膜沉积设备代表厂商有北方华创与拓荆科技，个中，北方华创已实现PVD、CVD以及 ALD 设备在 28nm/14nm 技能领域的打破，拓荆科技紧张涉及28nm/14nm技能领域的CVD与 ALD 设备。
根据中芯国际 8 吋与 12 吋产线所需薄膜沉积设备需求量比拟，12 吋产线比8 吋产线所需CVD/PVD 设备数量均大幅增长，随着中国大陆 12 吋晶圆产线扩产逐步落地，将带动薄膜沉积设备需求量增长。
CMP 设备：本土设备厂商不断取得打破，国产替代进程加快
CMP（化学机器研磨）是一种表面全局平坦化技能，CMP 系统紧张由抛光设备、抛光液和抛光垫三个部分组成，它通过夹持硅片的研磨头和研磨垫之间的相对运动来平坦化硅片表面，在研磨垫和硅片之间有一定流量的研磨液，并通过研磨头的不同区域同时施加不同压力来改进区域研磨速率，从而担保硅片表面的均匀性。
国 CMP 设备国产化水平较低，目前环球 CMP 设备市场紧张被AMAT（美国运用材料）、Ebara（日本荏原）所垄断，合计占比超过 90%，海内 CMP 设备厂商紧张有华海清科和北京烁科精微电子，华海清科是海内唯一一家实现 12 英寸 CMP 设备量产的厂商，其12 英寸系列CMP设备（Universal-300 型、Universal-300Plus 型、Universal-300Dual 型、Universal-300X型）在海内已投产的 12 英寸大生产线上实现了批量家当化运用，制程方面，已实现28nm量产，14nm工艺制程正处于验证阶段。烁科精微电子研发制造的 8 英寸 CMP 设备已搬入中芯国际（天津）FAB 7 T3 产线。 根据 SEMI 数据，2020 年中国大陆地区 CMP 设备市场份额为4.3 亿美元，通过测算华海清科 CMP 设备 2017-2020 年市场份额可以看到，华海清科市占率近年来提升迅速，由2017年的1.00%提升至 2020 年的 8.76%。
涂胶/显影设备：芯源微多品类产品技能打破，进入产线验证阶段
涂胶显影设备是光刻工序中与光刻机配套利用的涂胶、烘烤及显影设备，包括涂胶机、喷胶机和显影机。根据利用办法不同可分为单独利用（Off Line）和联机作业（In Line）。涂胶/显影机作为光刻机的输入（曝光前光刻胶涂覆）和输出（曝光后图形的显影）设备，紧张通过机器手使晶圆在各系统之间传输和处理，从而完成晶圆的光刻胶涂覆、固化、显影、坚膜等工艺过程，是集成电路制造过程中不可或缺的关键处理设备。
近年来随着环球晶圆厂扩产进程的推进，环球前道涂胶显影设备市场规模整体稳步增长。据统计，环球前道涂胶显影设备市场规模由 2019 年的 17.85 亿美元增长至2020 年的19.05亿美元，估量 2023 年将达到 24.76 亿美元，年均复合增长率达 8.52%。中国大区（含中国台湾地区）前道涂胶显影设备市场规模估量由 2016 年的 8.57 亿美元增长至2023 年的10.26 亿美元，年均复合增长率有望达 7.78%。
环球涂胶显影设备行业集中度较高，CR3 超过 90%。中国涂胶显影设备国产化率仅为4%，芯源微在涂胶显影设备方面已成功冲破国外厂商垄断。TEL 在中国大陆的市占率高达91%，其次为 Screen（迪恩士），占比靠近 5%。在集成电路前道晶圆加工环节，包括i-line、KrF、ArF等制程工艺，作为国产扮装备已逐步得到验证及运用，实现小批量替代；在集成电路制造后道前辈封装、化合物、MEMS、LED 芯片制造等环节，海内厂商主流机型已广泛运用在海内有名大厂，成功实现入口替代。
光刻机：是最核心且技能壁垒最高的设备

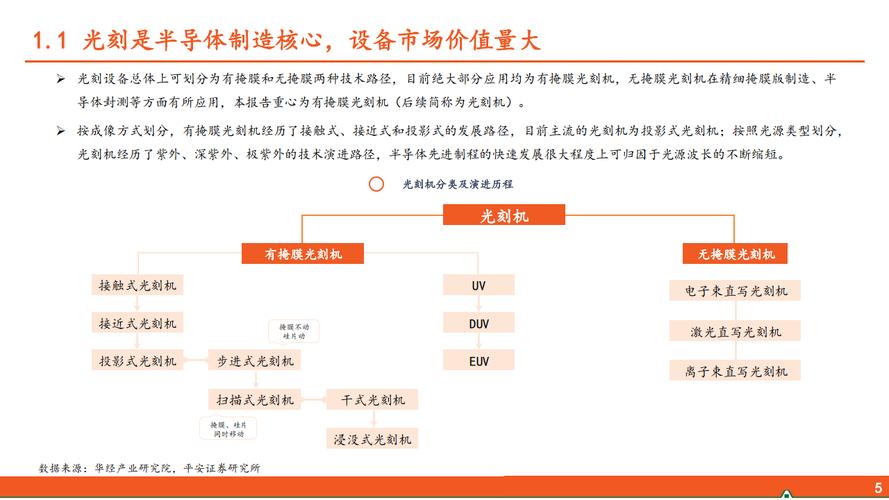

光刻机是半导系统编制程中最核心的设备，它采取类似照片冲印的技能，把掩膜版上的风雅图形通过光芒的曝光印制到硅片上。光刻工艺紧张流程有涂胶、软烘、对准曝光、显影、坚膜烘焙、刻蚀、去除洗濯等一系列步骤。所涉及到的紧张设备有光刻机、涂布显影设备、量测设备和洗濯设备，个中最核心且技能壁垒最高的部分是光刻机。光刻机是半导体家傍边最关键设备，光刻工艺决定了半导体线路的线宽，同时也决定了芯片的性能和功耗。光刻机分为无掩模光刻机和有掩模光刻机两大类。自光刻机面世以来，光刻设备已历经四次技能演化。光刻设备所用的光源由最初的 g-line、i-line、DUV（KrF，ArF，ArFi）到 EUV，EUV 光刻机可运用在7-22nm及 7nm 以下的制程中。
目前环球光刻机紧张市场被 ASML（荷兰阿斯麦）、Canon（日本佳能）和Nikon（日本尼康）三家供应商经办，尤其高端光刻机被荷兰 ASML 厂商所垄断，ASML 在EUV领域占比高达 100%。根据 ChipInsights 数据，2021 年 ASML、Nikon 和 Canon 前道制程光刻机出货量分别为 309/29/140 台，合计 478 台，同比增长 15.7%。营收方面，三家厂商2021 年营收分别为854/112/110 亿元，合计 1076 亿元，同比增长 8.9%。以 2021 年环球半导体设备市场规模1026亿美元（SEMI 数据），光刻机占比 20%估算，2021 年环球光刻机市场规模约为205亿美元，约 1306 亿元公民币（汇率 6.373，2021 年 12 月 31 日），前三家厂商市场占比合计约为82%。
去胶设备：我国已基本实现去胶设备国产化，国产率超 90%
在光刻工艺中，晶圆表面被均匀覆盖光刻胶薄层后在光刻机中进行曝光。在刻蚀/离子注入等图形化工艺完成后，通过去胶工艺进行完备打消。去胶工艺可分为湿法和干法两类，湿法去胶工艺利用溶剂对光刻胶等进行溶解；干法去胶工艺可视为等离子刻蚀技能的延伸，紧张通过等离子体和薄膜材料的化学反应完成，是目前的主流工艺。
我国在去胶领域的国产率已经超过 90%，基本实现了去胶设备国产化替代。根据Gartner数据，2020年环球集成电路制程中干法去胶设备市场规模约为538亿美元，并预测将连续以7.6%旁边的年复合增长率增长至 2025 年的 699 亿美元。紧张供应商包括PSK（韩国比思科）、Lam、Hitachi（日本日立）、屹唐股份及 Ulvac（美国爱发科）。屹唐股份在海内半导体去胶设备领域中占主导地位，此外，芯源微和中电科 45 所也可以生产去胶机，目前我国在去胶领域的国产率已经超过 90%，基本实现了去胶设备国产化替代。
刻蚀机：前辈制程及芯片微缩带动刻蚀机用量提升
刻蚀制程位于薄膜沉积和光刻之后，目的是利用化学反应、物理反应、光学反应等办法将晶圆表面附着的不必要的物质去除，过程反复多遍，终极得到布局繁芜的集成电路。按照刻蚀的工艺不同可以分为干法刻蚀和湿法刻蚀。干法刻蚀按照材料不同分为CCP（介质刻蚀）、ICP（硅刻蚀）及金属刻蚀；按不同材料所需刻蚀的技能特点，可分为CCP（电容耦合等离子刻蚀）及 ICP（电感耦合等离子刻蚀），个中 CCP 技能能量较高、但可调节性差，适宜刻蚀较硬的介质材料（包括金属）；ICP 能量低但可控性强，适宜刻蚀单晶硅、多晶硅等硬度不高或较薄的材料，二者市场份额附近。
湿法刻蚀是利用化学办法，将刻蚀材料浸泡在化学溶液中进行堕落从而去除不必要的物质得到集成电路。由于湿法刻蚀过程中会造成材料的横向纵向同时堕落，使得干法刻蚀机在刻蚀设备市场中霸占主流地位，占比高达 90%。
前辈制程及芯片微缩带动刻蚀机用量提升。晶圆制造向 7nm、5nm更前辈的工艺发展，除了采取昂贵的 EUV 光刻机之外，14nm 及以下的芯片制造多数通过多重模板工艺来实现制程微缩，即通过多次沉积、刻蚀等工艺，实现 10nm 线宽的制程，相较于14nm所需利用的64次刻蚀步骤，其刻蚀步骤为 117 次，到 5nm 制程刻蚀步骤将是 14nm 的2.5 倍及以上。前辈制程带动刻蚀机用量提升，行业规模稳步增长。
环球刻蚀设备领域中，硅基刻蚀紧张被 Lam 和 AMAT 垄断，介质刻蚀紧张被TEL和Lam垄断。根据 Gartner 数据显示，2020 年环球刻蚀设备市场规模约为137 亿美元，个中，介质刻蚀设备市场规模约 60 亿美元，导体刻蚀设备市场规模约 76 亿美元。分厂商来看，Lam独占47%的市场份额，TEL 和 AMAT 分别霸占 27%和 17%的市场份额。Gartner 估量2025 年环球刻蚀设备市场规模将达到 181 亿美元。
海内紧张刻蚀机厂商有中微公司、北方华创以及屹唐股份。中微公司刻蚀设备包含CCP与ICP，目前 CCP 已进入 7-5nm 的晶圆生产线，在 5nm 以下也取得可喜进展。2021 年，中微公司共生产付运 CCP 刻蚀设备 298 腔，产量同比增长 40%；生产付运ICP 设备134 腔，产量同比增长 235%；北方华创刻蚀机紧张为 ICP，覆盖 8 吋、12 吋 55-28nm 制程；屹唐股份干法刻蚀设备可用于 65nm~5nm 逻辑芯片、1y~2x nm 系列 DRAM 芯片以及32 层~128 层3D闪存芯片制造中多少关键步骤的大规模量产。
离子注入：国产离子注入机产线验证成功，2022 年订单高增长，国产进程加速
离子注入机是离子注入工艺的核心装备，紧张用于光伏及集成电路制造中的掺杂（Doping）工艺，即将特定元素（B、P、As 等）以离子形式加速到预定能量后注入至半导体材料（Si、Ge、SiC 等）之中，并按预定办法改变材料电性能，制成包括晶体管在内的集成电路基本单元。紧张由气体系统、电机系统、真空系统、掌握系统、射线系统五大系统构成。离子注入机具有两个最基本的参数，为离子能量和注入剂量（单位面积注入离子个数），个中离子能量是决定掺杂深度的参数，而注入剂量是决定掺杂浓度的参数，基于能量和剂量两个基本参数，运用于集成电路制造的离子注入机紧张分为三种机型，即大束流落子注入机、中束流落子注入机和高能离子注入机。个中，大束流落子注入机为行业主流机型，占比约为61%，中束流落子注入机与高能离子注入机分别占比 20%、18%。
根据 SEMI 数据，2021 年环球半导体设备发卖额为 1026 亿美元，中国大陆半导体设备发卖额为 296 亿美元，以离子注入机在半导体设备中占比 3%打算，2021 年环球、中国大陆离子注入机市场规模分别为 30.8、8.9 亿美元。综合来看，目前市场上离子注入机紧张由美国和日本的厂商垄断，紧张厂商有国外的 AMAT、Axcelis（美国亚舍立）、Nissin（日本日新离子)以及我国的凯世通、中科信。个中，凯世通半导体离子注入设备 2021 年产线验证顺利，2022年初至 4 月 8 日，已批量出售多台 12 吋离子注入机，合计订单超公民币6.8 亿元，由此可见，离子注入机产线验证成功后，产品放量，国产化进程加快。
洗濯设备：国产替代率约 20%
洗濯步骤贯穿全体半导系统编制程，用于去除半导体硅片制备、晶圆制造和封装测试每个步骤中可能存在的杂质、避免杂质影响芯片良率和芯片产品的性能。目前，随着芯片制程工艺技能节点的不断提高，对每一步骤晶圆表面的污染物和残留物的哀求日益提升。半导体洗濯工艺包括干法洗濯和湿法洗濯，个中，湿法洗濯为紧张洗濯办法，占比约90%，其采取特定的化学药液和去离子水，对晶圆表面进行无损伤洗濯，紧张包括 RCA 洗濯法、超声洗濯等。干法洗濯指不该用化学试剂的洗濯技能，紧张包含等离子洗濯，气相洗濯等。
根据 Gartner 数据，2020 年环球半导体洗濯设备市场规模为25.39 亿美元，估量到2024年，环球半导体洗濯设备市场规模将增至 31.93 亿美元。2020 年环球半导体洗濯设备紧张被日本DNS（迪恩士）、TEL、Lam 和 SEMES（韩国细美事）等企业主导，合计占比约98.7%，家当集中度较高。 中国大陆紧张的半导体洗濯设备公司紧张有盛美上海、北方华创、芯源微、至纯科技等，个中，盛美紧张产品为单片洗濯设备，北方华创紧张产品为单片及槽式洗濯设备，芯源微紧张涉及单片式洗擦领域；至纯科技具备生产 8-12 英寸高阶单晶圆湿法洗濯设备和槽式湿法洗濯设备。受益于中国大陆半导体行业的崛起，半导体洗濯设备不断进入晶圆厂产线，国产替代率约20%。
4 行业重点公司收入和销量已上规模，研发高强度投入驱动发展
海内半导体设备厂商销量大幅增长，营收颇具规模。伴随行业处于景气周期，叠加国产化替代需求，我国半导体设备厂商 2021 年纪迹实现较大打破，根据部分已表露产销量数据的设备公司公告，可以看出行业发卖量已具规模，较上年实现大幅增长，大部分设备发卖量同比增长100%以上，个中，芯源微的单片式湿法设备以及至纯科技半导体设备出货量均实现200%以上的增长。从营收规模来看，数家厂商半导体设备板块营收规模已超过十亿元，进入规模化创收阶段。
研发支出创新高，研发高强度投入驱动长期发展。半导体设备行业具有高技能壁垒，研发周期长，难度大的特点，持续大规模研发投入是构建核心竞争力的根本，也是驱动长期发展的根本。根据我们统计的 7 家半导体设备公司研发支出测算，2021 年7 家公司研发支出合计为 44.56 亿元，同比增长 65.28%，个中，研发支出较高的为北方华创、中微公司、至纯科技及盛美上海，分别为 28.92/7.28/3.02/2.78 亿元。与此同时，各公司研发强度（研发支出/业务收入）保持在较高水平，个中，北方华创与中微公司最高，分别为29.87%、23.42%，万业企业为 7.99%，别的企业均保持在 10%以上。（报告来源：未来智库）
5 重点公司剖析
北方华创作为半导体设备平台化公司，产品紧张涵盖等离子刻蚀、物理气相沉积、化学气相沉积、氧化/扩散、洗濯、退火等半导体工艺装备；平板显示制造装备和气体质量流量掌握器等核心零部件。涉及集成电路、前辈封装、LED、MEMS、电力电子、平板显示、光伏电池等半导体干系领域。集成电路装备面向逻辑、存储、功率、前辈封装等多领域拓展，刻蚀机、PVD、CVD、ALD、立式炉、洗濯机等多款新产品进入主流产线。逻辑领域主流芯片产线批量采购公司设备；存储领域多种新型工艺设备进入产线验证；前辈封装领域实现多产品系列布局，与海内紧张封装厂均建立了互助关系；功率器件领域与海内主流厂商开展深度互助，成为业内主流厂商主要设备供应商。泛半导体领域，公司新能源光伏、半导体照明、第三代半导体设备持续进行产品迭代更新，光伏 TOPCon 关键工艺设备批量供应市场，Mini/MicroLED工艺设备进入主流产线，第三代半导体设备实现批量发卖。
盛美上海作为海内半导体洗濯设备的行业龙头企业，紧张产品为集成电路领域的单片洗濯设备，个中包括单片 SAPS 兆声波洗濯设备、单片TEBO兆声波洗濯设备、单片背面洗濯设备、单片洗擦设备、槽式洗濯设备和单片槽式组合洗濯设备等，产品线较为丰富。2021 年 3 月，公司新发布了高速铜电镀技能，拓展了立式炉半导体设备产品组合以及支持逻辑、存储器和功率器件制造工艺的更多运用；5 月，公司 SAPS 兆声波洗濯技能项目荣获2020年上海市科技进步一等奖；8 月，公司步入湿法边缘刻蚀领域，新产品支持3DNAND、DRAM和前辈逻辑制造工艺，还发布了首台运用于化合物半导系统编制造中晶圆级封装和电镀运用的电镀设备；9 月，公司用于前辈逻辑、DRAM 和 3D-NAND 半导系统编制造的300mm单片高温SPM设备已交货；10 月，公司湿法设备 2000 腔顺利交付。公司产品出货整年超过170 台，公司的洗濯技能及设备已经可以覆盖 80%以上的洗濯工艺，镀铜设备出货量达到20 台，炉管设备出货量达到 8 台，平台化公司已初具规模。
至纯科技是海内能供应到 28 纳米节点全部湿法工艺的本土供应商。紧张产品包含湿法槽式洗濯设备及湿法单片式洗濯设备。2021 年，公司拿到13 位用户的重复订单，期间又开拓了 10 位新用户，均为行业内紧张的晶圆制造企业，整年湿法设备的订单达到了11.20亿元，同比增长 111.32%。2021 年公司的单片湿法设备和槽式湿法设备整年出机超过了97台。同时，12 英寸湿法设备新增订单金额超过 6 亿元，个中单片式湿法设备新增订单金额超过3.8亿元。公司湿法设备已经在数个成熟工艺的产线上拿到了整条线的设备订单，有效替代了之前的两家日本厂商；公司还在氮化镓和碳化硅产线上拿到了整条线的湿法设备订单；在前辈制程的 28 纳米节点得到全部工艺的设备订单；在 14 纳米以下制程也拿到了4 台湿法设备订单。2022年，公司的新增订单目标为超过 40 亿元，个中湿法设备的新增订单目标为超过20亿元，新增订单中预估单片设备会占到 60%。
芯源微紧张从事半导体专用设备的研发、生产和发卖，产品包括光刻工序涂胶显影设备（涂胶/显影机、喷胶机）和单片式湿法设备（洗濯机、去胶机、湿法刻蚀机），可用于 6 英寸及以下单晶圆处理（如 LED 芯片制造环节）及8/12 英寸单晶圆处理（如集成电路制造前道晶圆加工及后道前辈封装环节）。1）在前道涂胶显影领域，作为国产扮装备已逐步得到了运用，实现了小批量替代。公司生产的 offline 涂胶显影机已批量发卖，I-line 涂胶显影机已通过部分客户验证并进入量产发卖阶段、KrF 涂胶显影机已经通过客户ATP 验收；2）在前道物理洗濯领域，公司已节制前道物理洗濯机 28nm 工艺节点的核心技能，包括内部微环境掌握、晶圆双面颗粒洗濯、高速夹持旋转主轴、药液流量掌握、二流体低损伤洗濯等关键技能。公司该类设备已经达到国际前辈水平并成功实现国产替代；3）在后道前辈封装领域，公司生产的后道涂胶显影设备和单片式湿法设备作为主流机型已批量运用于台积电、长电科技、华天科技、通富微电、晶方科技、中芯绍兴、中芯宁波等海内一线大厂，目前已经成为客户真个主力量产设备。
中微公司是一家高端半导体微不雅观加工设备公司，深耕芯片制造刻蚀领域，研制出了海内第一台电介质刻蚀机，核心产品包括：1）用于IC 集成电路领域的等离子体刻蚀设备(CCP、ICP)、深硅刻蚀设备(TSV)；2）用于 LED 芯片领域的MOCVD设备。目前公司等离子体刻蚀设备已被广泛运用于国际一线客户从 65 纳米到 14 纳米、7 纳米和5 纳米的集成电路加工制造及前辈封装。公司的 MOCVD 设备在行业领先客户的生产线上大规模投入量产，公司已成为天下排名前列、海内占主导地位的氮化镓基 LED 设备制造商。
拓荆科技拓荆科技紧张从事高端半导体专用设备的研发、生产、发卖和技能做事。公司紧张产品包括等离子体增强化学气相沉积（PECVD）设备、原子层沉积（ALD）设备和次常压化学气相沉积（SACVD）设备三个产品系列，已广泛运用于海内晶圆厂14nm及以上制程集成电路制造产线，并已展开 10nm 及以下制程产品验证测试。
上海微电子装备（集团）株式会社是一家节制了高端光刻机干系技能且具有高端投影光刻机生产能力的企业。于 2017 年 3 月份，与环球领先的半导体设备企业ASML签署了计策互助备忘录。公司紧张从事半导体装备、泛半导体装备、高端智能装备的开拓、设计、制造、发卖及技能做事。2 月 7 日，上海微电子发布公告，公司已顺利交付2.5D\3D前辈封装光刻机，各品类国产设备厂商进入流片环节，产线不断通过验证。
