用户利用核心板进行二次开拓时，仅需专注上层利用，降落了开拓难度和韶光本钱，可快速进行产品方案评估与技能预研。

图 1 核心板正面图

NXP i.MX 8M Plus核心板（4核ARM Cortex-A53）软硬件参数规格资料_案例_焦点 NXP i.MX 8M Plus核心板（4核ARM Cortex-A53）软硬件参数规格资料_案例_焦点互联网

图 2 核心板背面图

（图片来自网络侵删）

图 3 核心板斜视图

图 4 核心板侧视图

范例运用领域机器视觉机器学习AI智能安防医疗影像仪器仪表工业自动化软硬件参数

硬件框图

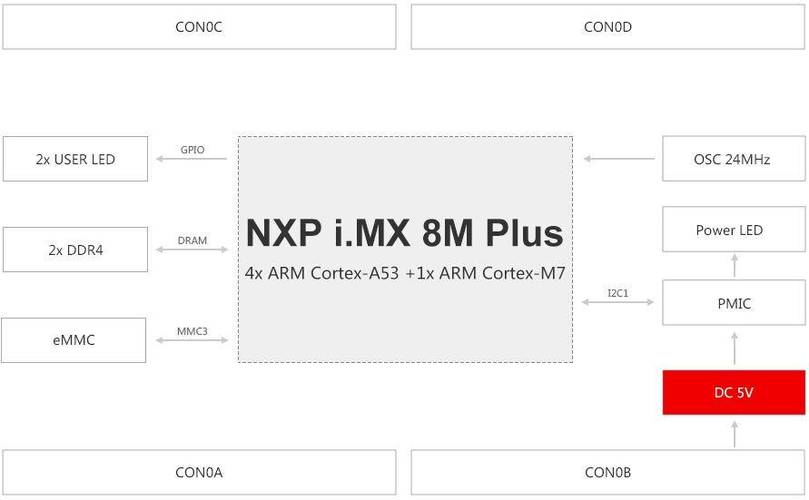

图 5核心板硬件框图

图 6 NXP i.MX 8M Plus处理器功能框图

硬件参数

表 1

CPU

CPU：NXP i.MX 8M Plus，14nm FinFET工艺

4x ARM Cortex-A53(64-bit)，主频1.6GHz，支持浮点运算功能

ARM Cortex-M7，专用实时处理单元，主频800MHz

2.3TOPS NPU，支持TensorFlow架构

2x ISP，支持375MP/s HDR，12MP@30fps、4KP45、2x 1080P80可配置

GPU：GC520L 2D、GC7000UL 3D图形加速器，支持OpenGL ES 1.1/2.0/3.0、OpenCL 1.2、Vulkan

1080P60 H.264/H.265 Encoder

1080P60 H.264/H.265 Decoder

HiFi4 DSP，专用数字音频处理单元，主频800MHz

ROM

16/32GByte eMMC

RAM

2/4GByte DDR4

B2B Connector

2x 80pin公座B2B连接器，2x 80pin母座B2B连接器，间距0.5mm，合高4.0mm，共320pin

LED

1x 电源指示灯

2x 用户可编程指示灯

硬件资源

2x MIPI-CSI(Camera Serial Interface)，4-lane

1x MIPI-DSI(Display Serial Interface)，4-lane

1x HDMI 2.0a Tx

1x LVDS，4/8-lane

18x I2S TDM

1x S/PDIF

3x Smart DMA

4x PWM

2x USB 3.0/2.0

1x FlexSPI，Dual-ch QSPI or OSPI

3x SPI

4x UART

1x JTAG

6x I2C

2x 10/100/1000M Ethernet

2x CAN-FD

1x PCIe Gen3，1-lane

3x Watchdog

1x eMMC 5.1/2x SDIO 3.0

1x Temperature Sensor

备注：部分引脚资源存在复用关系。

软件参数

表2

内核

Linux-5.4.70

文件系统

Yocto 3.0

图形界面开拓工具

Qt-5.15.0

驱动支持

eMMC

DDR4

PCIe

MMC/SD

LED

KEY

USB Mouse/WIFI/4G/CAMERA

UART/ RS232/RS485

I2C

CAN-FD

MIPI CAMERA

MIPI LCD

LVDS LCD

HDMI OUT

LINE IN/OUT

Ethernet

RTC

CAP Touch Screen

开拓资料供应核心板引脚定义、可编辑底板事理图、可编辑底板PCB、芯片Datasheet，缩短硬件设计周期；供应系统固化镜像、内核驱动源码、文件系统源码，以及丰富的Demo程序；供应完全的平台开拓包、入门教程，节省软件整理韶光，让运用开拓更大略；供应详细的异构多核通信教程，完美办理异构多核开拓瓶颈。

开拓案例紧张包括：

Linux运用开拓案例Qt开拓案例ARM Cortex-M7裸机/FreeRTOS开拓案例ARM Cortex-A53与Cortex-M7核间OpenAMP通信开拓案例NPU神经网络处理单元开拓案例双路MIPI摄像头视频采集开拓案例ISP图像处理开拓案例OpenCV图像处理开拓案例MIPI/HDMI/LVDS三屏异显开拓案例H.264/H.265视频硬件编解码开拓案例电气特性

事情环境

表 3

环境参数

最小值

范例值

最大值

事情温度

-40°C

85°C

事情电压

5.0V

功耗测试
