电气符号如下图：

N沟道和P沟道MOS管

实际电路中N沟道MOS管利用频繁。

封装形式：

MOSFET芯片在制作完成之后,须要给MOSFET芯片加上一个外壳,即MOS管封装。
MOSFET芯片的外壳具有支撑、保护、冷却的浸染,同时还为芯片供应电气连接和隔离,以便MOSFET器件与其它元件构成完全的电路。
按照安装在PCB办法来区分,MOS管封装紧张有两大类:插入式(Through Hole)和表面贴装式(Surface Mount)。
插入式便是MOSFET的管脚穿过PCB的安装孔焊接在PCB上。
表面贴裝则是MOSFET的管脚及散热法兰焊接在PCB表面的焊盘上。

TO封装

TO封装规格

1、TO（Transistor Out-line）的中文即“晶体管形状”，是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。

2、近年来表面贴装市场需求量的增大也使得TO封装进展到表面贴装式封装。
TO252和TO263便是表面贴装封装。
个中TO-252又称之为D-PAK，TO-263又称之为D2PAK。

FHP、FHF、FHA是对应着这三个的TO-220 TO-220F TO-3PN。
个中FHP为TO-220，封装形式是为铁头，FHF为TO-220F封装形式为塑封，FHA为TO-3PN

封装图

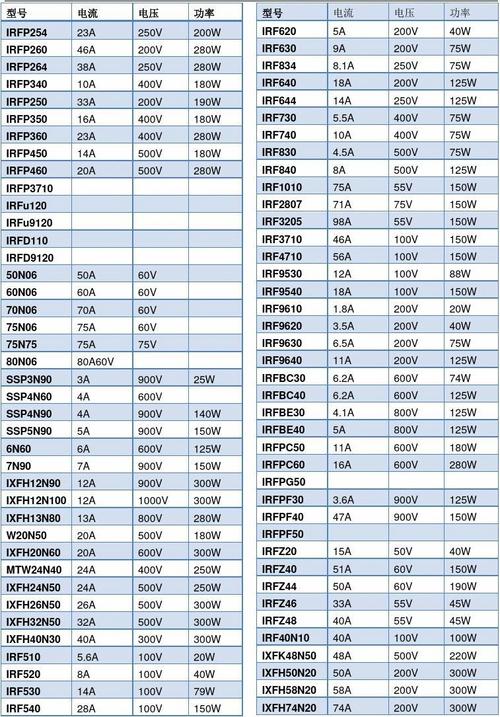

紧张参数速查表
