为理解决这一难题，中国科学院上海微系统所集成电路材料全国重点实验室狄增峰研究员团队，开拓了一种创新的金属插层氧化技能，形成蓝宝石晶体介质，并用于二维低功耗芯片的开拓，显著提高了芯片的能效。

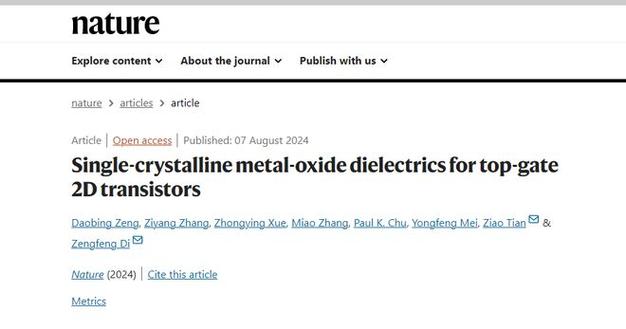

2024年8月7日，这一打破性进展揭橥于国际学术期刊《自然》。

二维半导体材料是下一代集成电路芯片的空想材料。
眼下，三星公司正致力于将二维半导体材料运用于高频和低功耗芯片制造；台积电公司正在研究如何将二维半导体材料集成到现有半导系统编制程中，以提高晶体管的性能和降落功耗；欧盟通过“欧洲芯片法案”，联合比利时微电子研究中央建成欧洲第一条二维半导体材料先导中试线。

仅1纳米厚度也能阻挡电流泄漏上海科学家立异蓝宝石介质显著提高芯片能效_芯片_这一仅1纳米厚度也能阻挡电流泄漏上海科学家立异蓝宝石介质显著提高芯片能效_芯片_这一科学

狄增峰团队开拓的金属插层氧化技能，能够在室温下精准操控氧原子逐层嵌入铝的晶格中，形成有序的单晶氧化铝介质材料——蓝宝石。
传统的氧化铝材料常日呈现无序构造，这种无序会导致其在极薄层面上的绝缘性能大幅低落。
而蓝宝石的单晶构造，不仅带来了更高的电子迁移率和更低的电流泄露率，还确保了电子在传输过程中的稳定性，纵然仅有1纳米厚度，依然能够有效阻挡电流的泄露，从而显著提高了芯片的能效。
