要理解图像传感器丈量，就得理解传感器技能的基本构造。此外，值得把稳的一点是，对内置在移动电话等终端设备中的图像传感器进行丈量的机会非常有限。这是由于没有直接访问传感器输出。丈量常日在传感器芯片上进行。
我们快速回顾一下IC的一些根本知识。
切开CCD，会创造CCD的构培养像三明治一样，第一层是微型镜头，第二层是分色滤色片，以及第三层感光汇流片。
第一层镜头。这是为了有效提升CCD的像素，又要确保单一像素持续缩小以坚持CCD的标准体积。
第二层分色滤色片，目前有两种分色办法，一是RGB原色分色法，另一个则是CMYG补色分色法，这两种方法各有利弊。
第三层感光汇流片，这层紧张是卖力将穿透滤色层的光源转换成电子旗子暗记，并将旗子暗记传送到影像处理芯片，将影像还原。
CCD传感器基本事情事理，光照射每个像素产生电荷并累积。由于CCD只有一个读出端口，因此须要串行的将每个像素的电荷在像素之间进行转移到输出端口。终极将电荷转换为电压，进行放大和AD转换得到图像。
CCD构造reCCD芯片包含大量的二维排列的光敏(像素)元素。当偏压精确时，元件会捕获并保持光子勾引的载流子。CCD的基本光敏单元是一个金属氧化物半导体(MOS)电容器，它作为光电二极管和载流子存储设备事情。反向偏压导致带负电荷的电子迁移到带正电荷的栅电极下面的区域。被光子相互浸染开释的电子被储存在耗竭区，达到所谓的全井储层容量。
在一个完全的CCD中，阵列中的单个传感元件被施加在表面电极上的电压隔离在一个维度内。它们也通过硅衬底内的绝缘樊篱或通道停滞，在另一个方向上与相邻的元素隔离。
CCD的高敏感光电二极管元件通过接管大部分能量来相应入射光子，从而开释电子。这一过程会在硅晶格中形成缺电子点(空穴)，每个接管的光子都会产生一个电子-空穴对。在每个像素中累积的电荷与入射光子的数量成线性比例。
施加在每个像素电极上的外部电压掌握累积电荷的存储和移动。虽然负电荷的电子或正电荷的洞可以积累(取决于CCD设计)，由入射光产生的电荷常日被称为光电子。
CCD的成像过程常日分为四个阶段:
光电转换——电荷储存——电荷转移——电荷检测。光电转换便是将光旗子暗记转换为电旗子暗记，CCD内部是由许多的光敏像素组成的，每像素便是一个光敏二极管，检测像素上产生的电荷，产生的旗子暗记电荷的数量直接与入射光的强度及曝光韶光成正比。
CCD图像传感器可直接将光学旗子暗记转换为仿照电流旗子暗记，电流旗子暗记经由放大和模数转换，实现图像的获取、存储、传输、处理和复现。其显著特点是：
1.体积小重量轻;
2.功耗小，事情电压低，抗冲击与震撼，性能稳定，寿命长;
3.灵敏度高，噪声低，动态范围大;
4.相应速率快，有自扫描功能，图像畸变小，无残像。
CCD中每个感测元件存储的电荷通过电荷转移过程转移到一个读出节点。通过掌握电容器门上的电压，使电荷从一个电容器溢出到下一个电容器，或从一排电容器溢出到下一排电容器，电荷就可以在设备之间移动。由于CCD是一个串行设备，以是每次读取一个电荷包。
并行和串行传输的组合将每个传感器元件的电荷包按顺序传送到单个丈量节点。CCD电极(栅)网络形成电荷转移的移位寄存器。全体并行寄存器的电荷耦合移位将最靠近寄存器边缘的像素电荷行移动到沿着芯片的一个边缘的专门的单行像素，称为串行寄存器。从这一行电荷包依次移动到片上放大器进行丈量。一旦清空，串行寄存器就会被另一个并行寄存器的行移位重新添补，循环重复。
以是，对近乎完美的电荷转移的需求，造成了CCD图像传感器的制造繁芜化。
CMOS传感器刚好避免了这个问题。最大略的CMOS成像仪利用没有放大的像素，每个像素由一个光电二极管和一个MOSFET开关组成。CMOS传感器在每个像素处即将电荷转换为了电压，因而导致了很多独特的优缺陷，如今已经在绝大多数运用中代替了CCD。第一代CMOS传感器技能为PPS（passive pixelssensor）,第二代为APS（active pixels sensor）。APS每个像素包含一个或多个MOSFET放大器，将光产生的电荷转换为电压，放大旗子暗记电压，并减少噪声。CMOS传感器还利用一种分外的光电探测器，称为pin型光电二极管，这种光电二极管对低延迟、低噪声、高量子效率和低暗电流进行了优化。
本日的标准CMOS APS像素包括一个光电探测器(pin型光电二极管)，一个浮动扩散，以及由四个CMOS晶体管组成的所谓的4T电池，一个转移门、复位门、选择门和一个源跟随读出晶体管。固定的光电二极管许可电荷完备转移到浮动扩散(进一步连接到读出晶体管的栅极)，肃清了延迟。

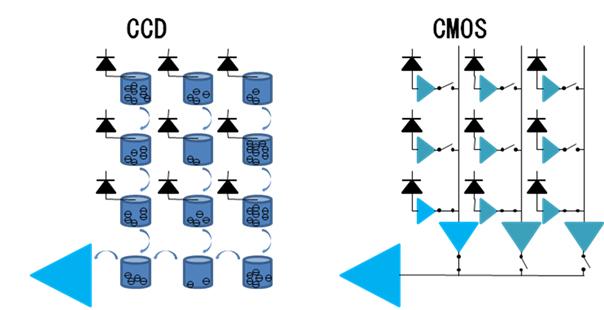

CMOS和CCD传感的一个很大的差异是，每个CMOS传感器像素都有自己的读出电路，它位于光敏区旁。CMOS图像传感器足够便宜，可以用于智好手机，而且比CCD传感器花费更少的电能。它们还许可像素级的图像处理，用于感兴趣的区域、分类、过滤等。但是CMOS传感器每每表现出较低的动态范围，更多的读取噪声和更不屈均的空间相应。由于这些缘故原由，丈量传感器的特性必不可少。
这里先容一个大略的传感器丈量技能，利用一个小的积分球(基本上是一个空心球腔，内部覆盖着一层漫射的白色反射涂层)，由一个白色LED，一个标准的校准光电二极管照明，其光谱相应已知，以及一个发射窄波段可选光波长的小型单色器。
丈量传感器质量的一种方法是从阴郁状态下开始。在具有可设置积分韶光(即光传感器暴露于环境光的韶光)的传感器中，常日的方法是将积分韶光保持在约1毫秒或更短的韶光内。然后丈量暗输出，常日在数据表上以ADU(仿照数字单元)的形式列出，ADU也曾被称为最低有效位。这个读数可以与数据表上列出的值比较较，数据表值常日在25°C。这一差异解释了为什么在低照度环境下利用的传感器必须冷却。
为了求出探测器的光谱相应，我们利用了已知光谱相应的单分子和光二极管。大略回顾一下，单色仪传输由操作者选择的可选的窄带波长的光。通过利用校准的光电二极管可以丈量传感器的辐照度，即单位面积的辐射能落在传感器上的功率。
传感器芯片制造商会公布其设备的光谱相应，常日以1 nJ/cm2输入的输出电平与波长(以纳米为单位)的图表表示。单色仪读数可以与公布的水平进行比较，以验证传感器相应。
在普通的Czerny-Turner 单色器中，一个宽带照明光源(a)指向入口狭缝(B)。可用的光能数量取决于狭缝(宽×高)定义的空间中光源的强度和光学系统的接管角度。狭缝被放置在曲面镜的有效聚焦处(准直器，C)，这样从狭缝反射的光芒便是平行的(无限聚焦)，常日被称为准直光束。准直光束从光栅(D)中衍射出来，由另一个镜子(E)网络，镜子(E)将分散的光重新聚焦在出口狭缝(F)上。在棱镜单色仪中，反射棱镜代替衍射光栅，在这种情形下，光芒被棱镜折射。在出口狭缝处，不同颜色的光被扩散开来。由于每种颜色都到达出口狭缝平面上的一个单独的点，以是在出射缝平面上有一系列的聚焦图像。由于入口狭缝的宽度有限，附近图像的部分重叠。离开出口狭缝(G)的光包含所选颜色的入口狭缝的全体图像加上附近颜色的入口狭缝图像的部分。由于色散元件的旋转使得色带相对付出口狭缝多少有些移动，因此所需的入口狭缝图像就集中在出口狭缝上。离开出口狭缝的颜色范围是狭缝宽度的函数。入口和出口的狭缝宽度是一起调度的。
末了总结一下CMOS vs CCD
“独具慧眼”的量子图像传感器
末了，先容一下一种全新图像传感器，量子图像传感器(QIS)。QIS通过打算光电子在空间和韶光上的数量来打算图像。QIS由映像点（jots）的分外像素组成，而不是“像素(pixels)”，每个映像点(jots)都可以探测到单个光子。它们的全井容量(饱和前产生的载流子数量)只有几个电子，而且它们不该用雪崩倍增。
QIS可能包含数亿乃至数十亿的jots，读取速率可能达到每秒1000或更高，这意味着原始数据速率靠近1 Tbit/sec。通过利用前辈的降噪算法，良好的灰度图像可以在均匀每像素不到一个光子的极低光芒下捕获。
得益于QIS对单个光子敏感，以是它具有令人艳羡的‘视力’，可以在微弱的光芒下看到物体。例如，圣诞树上的一颗装饰灯泡，每秒产生的光子数量就高达10^19个，由此可以想想一个光子有多暗淡!”
芯片测试表明，在室温和60℃下，QIS芯片的暗电流都非常低。同时，研究职员还对高速单光子成像进行了测试，并展示了一百万像素分辨率、1040 fps的读出速率。未来，他们将使QIS芯片能够以非常快的速率扫描数亿乃至数十亿个映像点(jots)。
普通的CCD和CMOS图像传感器将吸收到的光电电荷集成并进行数字化。它们的全井容量定义了动态范围的上限，而读噪定义了下限。不才限处的一个问题是，这些传感器利用的光雪崩过程在微光下会引起问题，例如电荷增益的变革。此外，它们对硅毛病也很敏感，导致高暗电荷载流子计数率，这限定了低光性能和制造良率。
另一方面，在QIS光子计数图像传感器中，图像像素由一系列随韶光和在指定空间内的jots打算而成。当QIS一次拍摄一个光子时，它仍旧可以通过分外的多次高速曝光来实现高动态范围(>120 dB)。
