还有一类叫做E-mark芯片，是支持USB PD协议通信的，通过与这颗芯片通信，除了知道线缆的ID信息，还可以知道支持的电流能否超过3A，这样就可以区分出大电流的线缆和3A以下的电缆了。既能知足大电流的利用，有能保护3A以下的电缆
USB 3.0的时期传输速率最大5Gbps，带载电流不会超过3A，以是就用不着以上IC了，未来随着产品的升级换代，芯片将越来越多的被运用到产品中，本日我们整理规范，对Type-C的CC逻辑芯片和带E-MARK数据线进行根本的讲授
协会规范中Type-C接口定义
TYPEC插头PLUG引脚定义（Front View）
TYPEC母头RECEPTOR引脚定义（Front View）
由于TYPEC协议将最大支持到20W乃至更大的功率，以是其Vbus引脚和GND引脚也特殊多。其余，由于TYPEC还要支持高速、DP等协议，以是也多了其它功能的引脚。特殊是个中的CC引脚。USB Type-C接口包含的2个通道配置（Channel Configuration）旗子暗记引脚（CC1 & CC2），用于功能协商，上述旗子暗记确定接口插入方向，并用于协商接口上的供电功能、替代模式和外设模式。
协会规范中CC解读
刚刚开始打仗TYPEC时，常常看到CC这个引脚功能。开始以为CC是个纯挚的旗子暗记、有时候又理解为CC该当是类似单总线功能有数据通讯、又或者有是串口功能……这些理解都有问题。经由一些理解后，初步汇总如下，希望对大家也有帮助。若有高手过目，也请指示一二。
CC实际有CC1和CC2。在插座上两个旗子暗记都有接。但是在插头上面一样平常只有CC1或者CC1&Vconn.设备通过CC1&CC2上的Rd/Ra来判断不同的功能，是否有负载接入、须要供应多达的电流、是否须要供电等信息。
在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，解释连接上了，DFP就打开Vbus电源开关，输出电源给UFP。而哪个CC pin(CC1，CC2)检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。比如在全功能TYPEC接口情形下
CC1&CC2都接下拉电阻Rd时，表示Debug accessory 模式；
CC1&CC2都接Ra时表示Audio Adapter Accessory Mode
CC1接Rd、CC2为NC时（或者反之），表示有负载接入；
CC1接Ra，CC2为NC时（或者反之），表示供电线缆接入，且没接负载（表示给Vconn供电，无需给VBUS供电）；
CC1接Rd、CC2接Ra时，表示有供电线缆接入，而且接着负载（给VBUS供电，同时CC2作为Vconn给线缆内部芯片供电5V，CC1传旗子暗记给UFP）；或者是UFP（上行端口，即从设备）接入（表示须要给VBUS供电）考虑
其余，对付须要电流输出能力的DFP而言，须要通过不同值的CC上拉电阻Rp来实现；对付UFP而言，须要检测CC管脚上的电压值来获取对方DFP的电流输出能力。
根据标准下拉电阻为Rd=5.1k，上拉电阻Rp为不愿定的值。USB Type-C靠Rp的不同，从而在 CC pin检测到的电压就不一样，来掌握DFP供电模式。在TYPEC中两个CC，实际上在不含芯片的线缆里只有一根cc线。含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电(5V)，这时就cc端没有下拉电阻Rd，而是下拉电阻Ra：800-1200Ω。
CC1和CC2是两个关键引脚，浸染很多：
探测连接，区分正反面，区分DFP和UFP；
实际上在不含芯片的线缆里只有一根cc线。含芯片的线缆也不是两根cc线，而是一根cc，一根Vconn，用来给线缆里的芯片供电(5V)。这时就cc端没有下拉电阻Rd，而是下拉电阻Ra.（即当线缆里有芯片的时一个cc传输旗子暗记，一个cc变成Vconn供电）；
支持PD的设备必须采取CC Logic芯片。USB Type-C目前支持最高20V/5A，此时必须要支持USB PD，即须要额外的PD芯片，以是不要以为是USB Type-C接口就可以支持到20V/5A。
如何评估设备是否须要CC逻辑芯片
所有全功能的Type-C电缆都该当封装有E-Marker：封装有E-Marker芯片的USB Type-C有源电缆，DFP和UFP利用PD协议可以读取该电缆的属性：电源传输能力，数据传输能力，ID等信息；但USB2.0 Type-C电缆可以不封装E-Marker。
所有的DFP设备须要CC逻辑检测与掌握芯片：DFP须要检测到CC管脚上有某个电压时，判断UFP设备已插入或拔出，来供应和管理VBUS。当没有UFP设备插入时，必须关闭VBUS。
USB3.0/USB3.1运用中，除UFP设备以外的所有设备都须要CC逻辑检测与掌握芯片：在USB2.0运用中，无需考虑方向检测问题，但USB3.0或者USB3.1运用中，必须考虑方向检测问题（有一种情形例外，比如U盘，移动硬盘等可以不考虑方向，不用CC芯片。）。
持PD的设备必须采取CC Logic芯片：对付UFP而言，须要检测CC管脚上的电压值来获取对方DFP的电流输出能力。USB PD看似只是电源传输与管理的协议，实际上它可改变端口角色，可与有源电缆通讯，许可DFP成为受电设备等诸多高等功能。
所有全功能的Type-C电缆都该当封装有E-Marker，但USB2.0 Type-C电缆可以不封装E-Marker
综上，只有由于功耗较低而不须要检测电流能力的UFP(U盘，耳机，鼠标等)不须要CC逻辑检测端口掌握芯片外，别的所有的DFP、DRP(如电脑，手机，平板，移动电源)、须要检测DFP电流输出能力的UFP、支持PD的设备，都须要CC逻辑检测与端口掌握芯片。

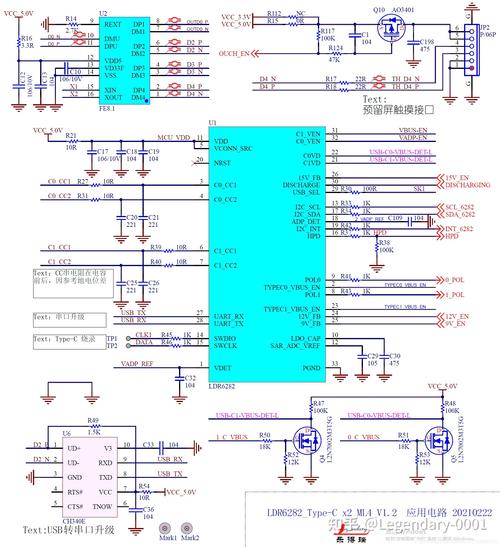

CC逻辑芯片和E-Mark芯片
“持PD的设备必须采取CC Logic芯片”、“Electronically Marked Cable: 封装有E-Marker芯片的USB Type-C有源电缆”、“全功能的Type-C电缆封装有E-Marke”等信息.
CC逻辑芯片针对的还是设备端；
E-MARK针对的是线缆，而且规范中也常常提到“Electronically Marked Cable”实在便是我们所谓的e-mark芯片。E-MARK芯片技能自动识别电子产品所需的电压和电流。
如果TYPE-C接供词给超过5V的电压，或者是超过3A的电流，那么一定须要TYPE-C接口芯片去实现USB PD协议。
芯片选用原则：
如果您的设备利用5V电压，并且不超过3A的电流。而且设备本身只往外供电，或者只接管对方供电，并且供电角色与数据传输角色为默认搭配(即供电方为HOST，用电方为Slave或者device)。那么不须要TYPE-C芯片。
C-C传输线上是否须要用到E-MARK 芯片。这个判断标准是，利用过程中，电流是否会超过3A？如果不超过，则可以不须要。
若须要实现Battery Charging协议，这须要E-MARK芯片，这样既能够实现充电，又能够传输数据。
