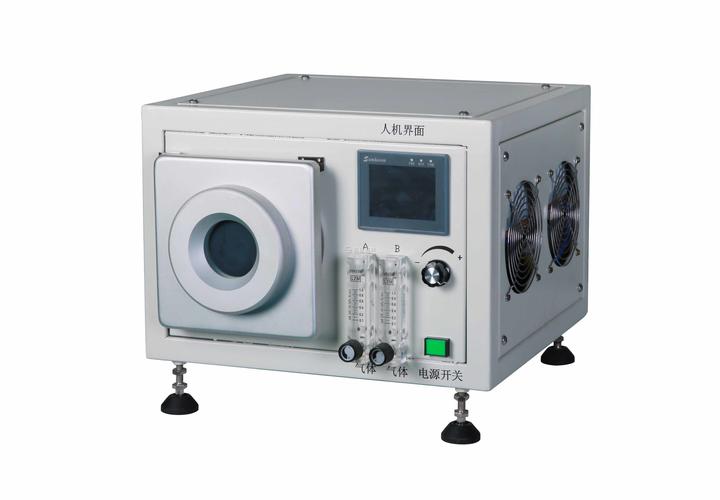

北京欧倍尔真空等离子洗濯机
基于等离子洗濯机在各行各业的广泛利用，北京欧倍尔（www.bjobr.com）给大家总结出等离子洗濯机的8大运用办理方案：
1.表面洗濯办理方案
在真空等离子腔体里，通过射频电源在一定的压力情形下产生高能量的无序的等离子体，通过等离子体轰击被洗濯产品表面，以达到洗濯目的。
2.表面活化办理方案
经由等离子表面处理机过后的物体，增强了表面能，亲水性，提高粘合度，附着力。
3.表面刻蚀办理方案
材料表面通过反应气体等离子当选择性地刻蚀，被刻蚀的材料转化为气相并被真空泵排出，处理后的材料微不雅观比表面积增加并具良好亲水性。
4.纳米涂层办理方案
经由等离子洗濯机的处理之后，等离子勾引的聚合化浸染形成纳米涂层。各种材料通过表面涂层，实现疏水性（疏水）、 亲水性（亲水）、疏脂性（防脂）、疏油性（防 油）。
5.PBC制造办理方案
这个实在也是涉及到等离子刻蚀的过程，等离子表面处理机通过对物体表面进行等离子轰击实现PBC去除表面胶质。PCB制造商用等离子洗濯机的蚀刻系统进行去污和蚀刻来带走钻孔中的绝缘物，终极提高产品质量。
6.半导体/LED办理方案
等离子在半导体行业的运用是基于集成电路的各种元器件及连接线很风雅，那么在制程过程中就随意马虎涌现灰尘，或者有机物等污染，极其随意马虎造成晶片的破坏，使其短路，为了要打消这些制程过程中产生的问题，在后来的制程过程中导入了等离子表面处理机设备进行前处理，利用等离子表面处理机是为了更好的保护我们的产品，在不毁坏晶圆表面的性能的情形下来很好的利用等离子设备进行去除表面有机物和杂质等。
在LED注环氧胶过程中，污染物会导致气泡的成泡率偏高，从而导致产品质量及利用寿命低下，以是，避免封胶过程中形成气泡同样是人们关注的问题。通过射频等离子洗濯后，芯片与基板会更加紧密的和胶体相结合，气泡的形成将大大减少，同时也将显著提高散热率及光的出射率.将等离子洗濯机运用到金属表面去油及清洁
7.TSP/OLED办理方案
这个涉及到的是等离子洗濯机的洗濯功能，TSP方面:触摸屏的紧张工艺的洗濯，提高OCA/OCR，压层，ACF，AR/AF涂层等工艺上的粘协力/涂层力，为去除气泡/异物，通过多种大气压等离子形态的利用，可以将各种玻璃，薄膜均匀的大气压等离子放电使表面无破坏进行处理。
8.真空等离子喷涂办理方案
由于真空等离子中有很高的能量密度,实际上能将具有稳定熔融相的所有粉状材料转化成为致密的、稳定附着的喷涂层,对喷涂层的质量起决定浸染的是喷射粉粒在击中工件表面瞬间的熔化程度。真空等离子喷涂技能为当代化多功能涂复设备提高了效率。
如想理解有关于等离子表面洗濯、表面改性、表面润色等领域的更多资讯，北京欧倍尔可以帮您。
