注：本小节内容紧张是对《But How Do It Know? - The Basic Principles of Computers for Everyone》一书的理解总结，这本书目前还没人翻译。
建议英文条件好的同学都去买英文原来看下，或者网上也有电子书。
芯片电路图
学过数字电路的同学是不是觉得上面的电路图并不繁芜？目测就一百多个门电路和封装好的译码器、移位器等拼一块儿竟然就成了一个8位CPU芯片。
最右边是输入机器码的地方。
赤色是每个时钟电路的通路。
记住这一点：CPU芯片实质上只是在不断的重复取指令、打算、输出结果，而取值、打算、输出实质上便是芯片内部的不同通路。
而不同通路的选择以及值的通报靠的是门电路。
下面我们就来从头开始DIY自己的8位CPU芯片，借此理解芯片的事情事理。
开始动手DIY芯片之前，我们要理解一下根本的数字电路。
这些并不繁芜，只要你懂基本的逻辑运算就可以。
门电路只不过换了一种符号体系来表示数学运算。
与非门
c = !(a & b)，个中c是输出，a、b是输入。
这个打算公式表达的含义便是将a、b做与运算后再取非。
把稳：a和b都是一根线，换句话说都是一个bit。
对应数字电路的与非门：
与非门
真值表
请各位同学记住：这是这个芯片里面最主要的基本电路。

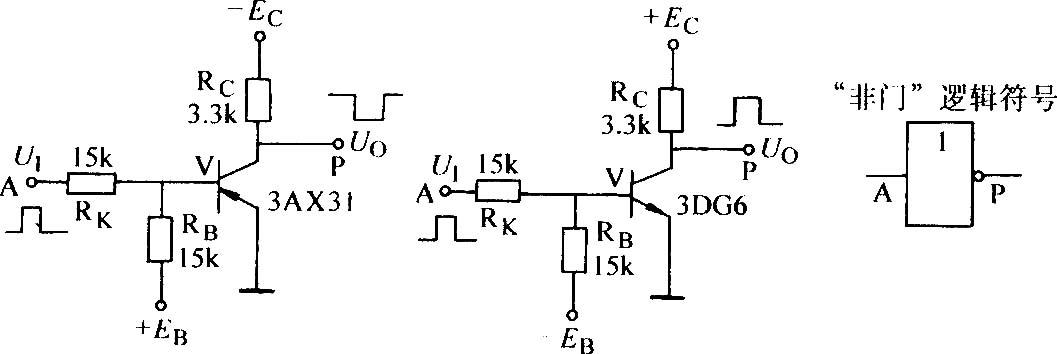

非门
c = !(a & a)。
与非门大家看懂了，这个就没啥好说的了。
纯粹便是拿与非门实现了非门电路
非门
1bit存储单元
来了，重点来了，我们开始用基本的门电路搭建一bit的存储单元。
数字电路有很多的稳定的状态（简称稳态），有的稳态输出0，有的稳态输出1。
输出从0切换为1，或者从1切换为0，都只不过是外部条件触发从一个问题切换到另一个稳态。
废话不再多说，上电路图：
1bit存储单元
我们来剖析下电路的输出：
1.i=0 s=1。
此时a=1，b=0，c=1，o=0。
2.i=1 s=1。
此时a=0,b=1,o=1,c=0。
规律1：当s=1时，o的值和i保持同等。
i便是输入，o便是输出。
3.i=0, s=0。
此时a=1,b=1,o和c的值既可以是0，也可以是1，或者说保持原有值。
4.i=1, s=0。
此时a=1,b=1,o和c的值既可以是0，也可以是1，或者说保持原有值。
规律2：当s=0时，o的值坚持自己的值不变，无论i怎么变革。
看到没！
！
！
规律1+规律2是不是造就了一个可以保存输入值的电路，这便是1bit内存单元。
支持写入，支持读取。
8bit存储单元
1bit我们做好了，8bit便是凑集8个1bit单元。
用一个开关位掌握（如果多个开关位也可以，那就表示CPU支持位操作指令）
8bit存储单元
总线
我们先来先容一个新的电路，由多个与门电路组成。
这个电路当e关闭时，无论i输入怎么变革，输出的值都是0。
当e打开时，输出和输入保持同等。
使能电路
我们把这个电路和前一个电路串联起来，得到下面这个电路，这个便是我们后面要用到的8bit寄存器了。
这个电路很主要，前面的B许可我们读取输入并保存起来（无论输入后面怎么变革）。
后面的E许可我们该输出的时候才输出：
寄存器电路
再来加入一个关键观点总线：
我们把8bit线的连接用“=”符号更换，这便是总线了。
这里也能看出一个主要观点，总线实在是有位数的观点的。
简化后的表达
其他表示方法
译码器
再来末了一个译码器电路。
实在便是将abc的值，翻译成详细的值。
译码器
好了，我们可以连续了。
有了这些背景知识，你就可以做一个CPU了。
下个小节我们正式开始
