一、SG3525简介
SG3525是一种性能优秀、功能完好和通用性强的单片集成PWM掌握芯片，它大略可靠及利用方便灵巧，输出驱动为推拉输出形式，增加了驱动能力；内部含有欠压锁定电路、软启动掌握电路、PWM锁存器，有过流保护功能，频率可调，同时能限定最大占空比。
3525引脚图
二、SG3525芯片特点
1、事情电压范围宽：8~35V.
2、 内置5．1V±1．0%的基准电压源。
3、芯片内振荡器。事情频率范围宽：100HZ~400KHZ。调度第6脚电阻大小可以得到不同频率输出，以适宜实际需求。以是当第5脚电容CT值确定后，可以在第6脚装一只精密可调电位器改变RT值改变芯片频率输出。
4、具有振荡器外部同步功能。
5、去世区韶光可调。为了适应驱动快速场效应管的须要，末级采取推拉式（图腾柱输出）事情电路，使开关速率更快，末级输出或吸入电流最大值可达400mA。
6、内设欠压锁定电路。当输入电压小于8V时芯片内部锁定，停滞事情（基准源及必要电路除外），使花费电流降至小于2mA。
7、比较器的反相输入端即软启动掌握端芯片的引脚8，可外接软启动电容。该电容器内部的基准电压Uref由恒流源供电，达到2．5V的韶光为t=（2．5V/50μA）C，占空比由小到大（50%）变革。
8、内置PWM（脉宽调制）。锁存器将比较器送来的所有的跳动和振荡旗子暗记肃清。只有不才一个时钟周期才能重新置位，系统的可靠性高。
SG3525内部框图
三、SG3525的事情事理
SG3525内置了5.1V精密基准电源，微调至1.0%，在偏差放大器共模输入电压范围内，无须外接分压电阻。SG3525还增加了同步功能，可以事情在主从模式，也可以与外部系统时钟旗子暗记同步，为设计供应了极大的灵巧性。在CT引脚和Discharge引脚之间加入一个电阻就可以实现对去世区韶光的调节功能。由于SG3525内部集成了软启动电路，因此只须要一个外接定时电容。
SG3525的软启动接入端（引脚8）上常日接一个5的软启动电容。上电过程中，由于电容两端的电压不能突变，因此与软启动电容接入审察连的PWM比较器反向输入端处于低电平，PWM比较器输出高电平。此时，PWM琐存器的输出也为高电平，该高电平通过两个或非门加到输出晶体管上，使之无法导通。只有软启动电容充电至其上的电压使引脚8处于高电平时，SG3525才开始事情。由于实际中，基准电压常日是接在偏差放大器的同相输入端上，而输出电压的采样电压则加在偏差放大器的反相输入端上。当输出电压因输入电压的升高或负载的变革而升高时，偏差放大器的输出将减小，这将导致PWM比较器输出为正的韶光变长，PWM琐存器输出高电平的韶光也变长，因此输出晶体管的导通韶光将终极变短，从而使输出电压回落到额定值，实现了稳态。反之亦然。
外接关断旗子暗记对输出级和软启动电路都起浸染。当Shutdown（引脚10）上的旗子暗记为高电平时（SG3525A第10脚电压大于0.7V, 芯片禁止输出, 此脚可用作保护掌握输入用, 该脚输入电压知足大于0.7V, 就可以使芯片内PWM禁止输出。此脚电压范围:0.7V至35V），PWM琐存器将立即动作，禁止SG3525的输出，同时，软启动电容将开始放电。如果该高电平持续，软启动电容将充分放电，直到关断旗子暗记结束，才重新进入软启动过程。把稳，Shutdown引脚不能悬空，应通过接地电阻可靠接地，以防止外部滋扰旗子暗记耦合而影响SG3525的正常事情。
欠电压锁定功能同样浸染于输出级和软启动电路。如果输入电压过低，在SG3525的输出被关断同时，软启动电容将开始放电。
四、保护电路运用剖析

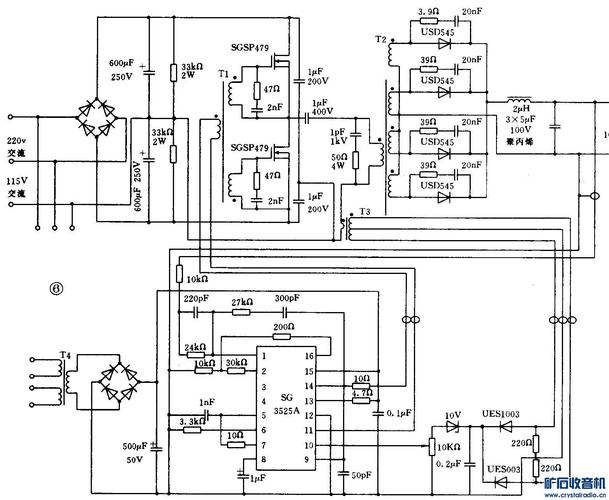

1、下图是SG3525的一种范例运用电路。
SG3525保护电路剖析1
芯片图腾柱输出端11、14脚输出旗子暗记驱动功率场效应管，在变压器低级产生交替变换的方波电压。经变压器次级线圈升压后输出方波高电压。高压侧经二极管整流后接0.36Ω/3W的电流取样电阻。该取样电阻电压通过光耦PC817耦合至低压侧SG3525的10脚保护端。该脚保护输入电压前面已说过，最低0.7V有效启动，关断芯片11、14脚输出，保护后级电路安全。10脚通过2KΩ电阻接负极，担保在不过流情形下可靠事情；10脚处的22UF电容滤除短暂滋扰电平，防止保护误动作。
光耦的开通电压一样平常是0.7V，打算电路中保护启动时的高压侧电流值：0.7/0.36=1.94(A),高压负载约2A电流启动保护闭锁输出。这种保护大略但精度一样平常，是很实用，可以参考运用。
2、 在运用电路图中，加入LM324运算放大电路，可以实现过温度、过电流以及电池过放电保护。如下图所示。
SG3525保护电路剖析2
电路中增加运放芯片LM324，扩展了保护功能的同时提高了保护的精度和可靠性，使电路稳定的事情。电路中运放的参考电压从SG3525的16脚基准电压Vref取得。如图中+VS电压打算如下：
5.1R3/ (R3+R2)=(5.15.6)/(5.6+3.3)=3.17(V)
A、温度保护电路剖析。运放LM324的U2D单元卖力温度保护功能；正向输入端12脚参考电压为3.17V，反向输入端13脚接热敏电阻。热敏电阻为负温度系数，当温度升高时，电阻降落，电阻端电压低落；当低落低于3.17V参考电压，U2D输出14脚得高电平，使运放单元U2A第1脚输出高电平至SG3525第10脚，关断芯片输出保护后级电路安全。
B、通过放电保护剖析。运放LM324的U2B单元卖力过放电保护功能；正向输入端5脚参考电压3.17V，当反向输入端6脚检测到电池电压低于9.7V，U2B单元7脚输出高电平，使运放单元U2A第1脚输出高电平至SG3525第10脚，关断芯片输出。U2B单元反向输入端6脚电压变革打算如下：
R309.7/（R30+R29）=3.39.7/(3.3+6.8)=3.16(V)
当电池电压低于9.7V，U2B单元反向输入端6脚电压低于正向端5脚参考电压3.17V，U2B单元第7脚输出高电平，至SG3525第10脚，关断芯片输出。
C、过电流保护剖析。运放LM324的U2C单元卖力过电流保护功能；电源输入负极接一电流取样电阻，当电流超过一定值时，电阻上的压降超过一定值，U2C单元正向输入端10脚电压高于反向输入端9脚，8脚输出高电平经U2A第1脚至SG3525第10脚，关断芯片输出。
运放LM324的U2A单元 有自锁功能。当 上述个中的一个保护动作时 ，U2A实现高电平输出自保持，确保SG3525闭锁输出，必须断电复位才能规复事情。
SG3525的保护电路有很多种，都是通过其第10脚得到高电平实现芯片关断功能。
