目前很多的设备中都采取着DC-DC降压转换器芯片来处理较高的输入电压，其紧张用于将一个电压级别转换为比它低的另一个电压级别。
这种类型的转换器在各种电子设备中非常常见，特殊是在须要将电池或外部电源的高电压转换为设备内部电路所需的更低电压时。

这种芯片的紧张事情事理常日基于开关模式电源技能。
这种技能利用电子开关（如晶体管）和储能元件（如电感和电容）来转换电压。
转换器通过快速开关电子开关（常日因此数十至数百千赫兹的频率）来掌握能量从输入端到输出真个转移。

而随着电子设备向更小型化、更智能化发展，就有厂商将充电协议集成到降压转换器芯片之中，这样做的好处便是省去了单独协议芯片的须要，让PCBA板上元件布局更加紧凑和精简，大幅度优化了整体设计的空间利用率，同时有效降落设备的开拓本钱，提高了制造效率。

英集芯作为一家专注于高性能、高品质数模稠浊芯片设计公司，目前已推出了浩瀚内置协议的DC-DC降压芯片。
本文汇总了英集芯科技推出的浩瀚内置协议 DC-DC 降压芯片，并将这些芯片的详细型号以及封装特点汇总成下表所示。

英集芯IP6566

IP6566 是一款支持 DCP, QC2.0, QC3.0,FCP, SCP, AFC, SFCP, PD2.0,PD3.0 的全集成升降压转换器，具有外围大略，功能全面的特点，适宜用于多口（2C,1C1A,2A, 1C1L 等等）车充的运用。

IP6566支持 0~32V 的输入电压和 30m 欧（上管）和 20m 欧(下管)的导通阻抗，能够显著提高车充的的性能和体验；并供应 PDO 定制为个性化设计供应灵巧多样的选择。

英集芯 IP6566 资料信息。

IP6565是一款集成同步开关的降压转换器芯片，支持多种输出快充协议，支持Type-C输出和USB PD2.0/3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能插排供应完全的办理方案。

IP6565内置功率MOS，输入电压范围是8.2V至32V，输出电压范围为3V-12V，支持双C、1A1C、双A输出，内部集成双口自动插拔检测，任意口支持快充，双口同时利用时都输出5V，总功率为5V/3.4A。

IP6565具有多种保护机制，具备软启动功能，采取QFN32 44mm封装。

英集芯推出的IP6559，将协议功能与同步升降压掌握器整合在一个封装内部，输出电压可以低于、即是或者高于输入电压，肃清了传统降压拓扑，无法在12V输出大功率的问题。
可以在12V输入下，输出20V，从而知足大功率快充车充需求。

英集芯IP6559支持3.6-31V输入电压，知足车充12到24V输入电压范围，输出支持3.3-21V电压。
支持PD3.0 PPS，QC2.0/3.0，华为FCP/SCP，三星AFC，VOOC等快充协议，知足主流手机快充需求。

IP6559内置线损补偿，内置14bit ADC，支持采集输入输出的电压电流参数，支持数码管显示或送至外置单片机显示充电功率等参数，知足日益见长的个性化设计。
芯片支持A+C双口输出，可实现单口快充，兼容性更好。

IP6559集成度高，功能丰富，只需一个电感合营升降压开关管，即可实现100W升降压快充方案设计。
芯片内置过热保护功能和板级NTC温度检测，可跟随温度变革智能调节输出功率，知足严苛的温度哀求。

IP6557是一款支持UFCS/PD2.0/PD3.1/EPR28V等快充协议的升降压SOC芯片，支持最大140W的功率输出，内部集成功率MOS，可以实现具有升降压功能的快充方案，有效减少整体方案的尺寸，降落BOM本钱。

IP6557的快充输出具有CV/CC特性，可根据输出电流调度输出模式，同时集成多种保护机制，采取QFN40 5x5mm封装，适用于车载充电器运用领域。

IP6551是一款集成双路DCP协议的高效同步降压转换器芯片，支持最大输出4.8A，支持DCP、Apple、三星等快充协议，可为车载充电器、快充适配器、智能插排、行车记录仪等供应完全的办理方案。

IP6551的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压低落。
IP6551采取QFN32 5x5mm封装。

英集芯IP6550是一款支持36V输入的同步降压掌握器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。
IP6550通过反馈引脚调节输出电压。
开关频率135KHz，输入端耐压48V，内置完善的保护功能。

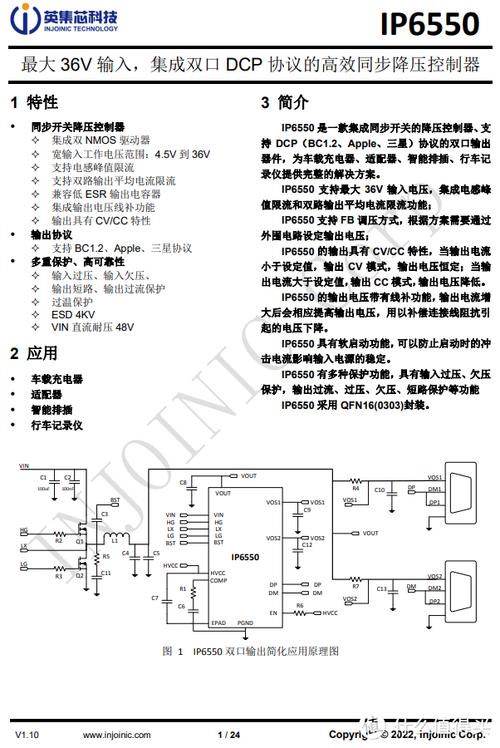

图为英集芯IP6550同步降压掌握器参考设计，芯片内部集成NMOS驱动器，外围精简，支持I2C总线反馈、FB引脚调节输出电压，运用灵巧。

英集芯IP6550同步降压掌握器支持5A输出电流，知足USB PD3.1电流哀求。
内置的同步降压掌握器开关频率固定135kHz。
可用于两路USB-A口，降压5V2.4A输出，也可作为单路降压利用，输出电压可调知足更多运用处所。
IP6550内置输入过压、欠压保护，内置输出过流、过压、欠压及短路保护，芯片内部集成过热保护，并支持EN掌握开关。

IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪运用。
同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，知足USB PD3.1的运用。

英集芯IP6538支持最高32V事情电压，输出功率最高支持20V45W，同时支持双USB-C口，或1A1C口以及双USB-A口利用。
芯片支持33W PPS快充，能够为主流手机供应良好的快充兼容性。

英集芯IP6538采取QFN55-32封装，比较传统多颗芯片的办理方案，非常节省占板面积。
外围器件精简，非常有助于产品小型化设计，并简化生产流程。

英集芯IP6538是一颗全集成的快充SOC降压芯片，内部集成同步降压转换器，支持USB PD3.0快充，支持QC2.0/3.0，支持华为FCP/SCP快充协议，支持三星AFC快充，支持VOOC快充和SFCP快充。
内置上管导阻9毫欧，下管导阻8毫欧，事情频率固定150KHz。

IP6538支持32V事情电压，输入耐压40V，知足USB PD快充多口降压以及24V车充运用。
芯片内置输入过压、输入欠压、输出过流/短路保护，支持过热保护功能。
数据引脚内置过压保护，耐压30V，有效防止破坏的数据线造成成品破坏。

IP6538降压芯片适用于车充、USB PD快充和智能插排运用，供应小体积高性能高集成度的降压办理方案。
输出线补功能用于补偿线损，提升快充速率。

英集芯 IP6537 是一款集成同步开关的降压转换器、支持 14 种输出快充协议、支持 Type-C 输出和 USB PD2.0/PD3.0(PPS)协议的 SoC，为车载充电器、快充适配器、智能排插供应完全的办理方案。

英集芯 IP6537 支持 USB Type-C 或者 USB A 输出， 5V 输出功率为 5V/3.4A。
芯片内置功率 MOS，输入电压范围是 7.1V 到 32V，输出电压范围是 3V 到 20V，最大能供应 30W 的输出功率，能够根据识别到的快充协议自动调度输出电压和电流。
IP6537 在输入 24V 输出 5V/3A 时，板端转换效率高至 94.3%。

英集芯 IP6537 的 PD 输出具有 CV/CC 特性，当输出 电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降落。
IP6537 支持 USB Type-C 或者 USB A 输出，5V 输出功率为 5V/3.4A。

英集芯 IP6537 具有过流点自动调节功能，当高压 SCP，快充协议握手成功后，最大支持 10V/2.5A 输出。
当 IP6537 的 Type-C 接口连接的设备支持高压 SCP 时，优先输出高压 SCP，比较 PD 输出，充电功率更高。

英集芯IP6529是一款支持最大45W，集成多种快充输出协议的降压芯片，采取简洁的外围设计，集成I²C掌握器，可以通过外部MCU 读取电压、电流、PDO等干系信息，同时可以对PDO进行再次配置，特殊适宜客户用于外带显示，例如数码管或者储存能带面板显示等干系运用。

IP6529支持PD3.1/PD2.0/PPS/UFCS/QC2.0/QC3.0/QC3+/AFC/FCP等多种快充协议，通过了UFCS领悟快充协议认证，认证编号0302347161002R0M-UFCS00046。
IP6529内置功率MOS管，降压转换器的转换效率最高可达92.7%，输入电压范围是 7.3V 到 32V，输出电压范围是 3V 到 21V，能供应最大 45W 的输出功率，能够根据识别到的快充协议自动调度输出电压和电流。

IP6529 的输出具有 CV/CC 特性，当输出电流小于设定值时进入CV 模式，输出电压恒定；当输出电流大于设定值时进入CC模式，随着输出电流的增大，输出电压会逐渐降落，采取QFN24(4mm4mm)封装，适用于USB PD快充适配器等领域。

IP6528支持双USB-C口13种协议输出，降压和多协议识别，支持双USB-C单口盲插PD输出，双口5V智能识别输出。
双USB-C口均支持BC1.2、Apple2.4A、Samsung 2A、QC2.0、QC3.0、MTK PE+1.1、MTK PE 2.0、FCP、SCP、AFC、SFCP、PD2.0、PD3.0，PPS等充电协议。

IP6528采取QFN32 5x5封装，内置高效率同步整流， 板端效率高达96.5% 。
办理了双USB-C口运用中布板难、双芯片发热量大、EMI双芯片相互关扰等痛点，可为产品小型化供应优质的办理方案。

IP6536，是一颗内部集成开关管的同步降压转换器，支持5V3.1A输出，芯片固定事情频率为150KHz，具备输入过压，输入欠压，输出过流，输出欠压，输出过压等多重保护功能。

IP6536内置功率MOS，输入电压范围是8V到32V，输出电压5V，最大能供应3.1A的输出电流。
输出具有CV/CC特性，输出电压带有线补功能，采取ESOP8封装。

IP6536详细资料

英集芯IP6525T是一款集成同步开关的降压转换器，集成降压掌握和协议识别功能，可为车载充电器、快充适配器、智能插排供应完全的办理方案。

IP6525T支持华为FCP、三星AFC和QC快充，支持USB-A口降压输出，内置开关管，外围元件非常精简，IP6525T支持18W输出，支持完善的保护功能。
三星车充都在用这款降压芯片。

IP6525T详细资料。

IP6523S是一颗内部集成开关MOS管的同步降压转换器，芯片支持8-32V输入电压，输出电压固定5V，输出电流为3.4A。

IP6523S芯片支持软启动，具备输入过压，欠压保护，支持输出过流和短路保护，采取散热增强的ESOP8封装。

IP6523S详细资料。

IP6522是一款集成同步开关的高效率降压转换器，内置功率MOS，输入电压范围是8-32V，输出电压范围是3-12V，最大能供应3.4A的输出电流，降压转换效率最高可达97%。

PI6522的输出具有CV/CC特性，可根据输出电流自动调节输出模式，带有软启动功能，可以防止启动时的冲击电流影响输入电流的稳定，同时具有多种保护机制，包括输入过压、欠压、输出过流、过压、欠压、短路保护等，采取ESOP8封装。

英集芯IP6520采取全集成SoC架构，环球创始无需路径MOS，硬件化协议设计知足PD3.0认证，极大的优化系统本钱和效率。
IP6520运用外围电路非常简洁，只须要7颗阻容元件+1颗电感，即可实现18W PD认证。

英集芯IP6520支持Type-C接口输出，集成各种快充协议，可以通过CC1/CC2或DP/DM来自动识别输出端接入设备所支持的快充协议，自动调度输出电压和电流。

IP6520支持的快充协议包括苹果、BC1.2快充协议、高通QC2.0/QC3.0、华为快充协议FCP和华为最新高压SCP，三星快充协议AFC， USB PD2.0/ PD3.0(PPS)输出协议等。

英集芯IP6518是一款集成同步开关的降压转换器，支持 Type-C输出，兼容USB PD、DCP（苹果、三星和 BC1.2）、高通QC2.0/ QC3.0、MTK PE+1.1/ PE+2.0、华为FCP/SCP、展讯SFCP等13种快充协议，并可通过CC1/CC2或DP/DM来自动识别输出端接入设备所支持的快充协议，自动调度输出电压和电流。

IP6518支持最大45W的输出功率，内置功率MOS，输入电压范围是10.5V至32V，输出电压范围是3V至20V，输出具有CV/CC特性，带有软启动功能，支持Type-C接口输出并具有多种保护机制，具有软启动功能，采取QFN24 4x4mm封装。

IP6518详细资料。

英集芯IP6515是一款集成同步开关的降压转换器、支持DCP（BC1.2、Apple、三星）协议的双口输出SOC，可为车载充电器、适配器、智能排插、行车记录仪供应完全的办理方案。

从官方供应的车充DEMO图片可以看出，板端电路设计大略，外围器件极少，该方案可有效降落产品的设计本钱和BOM本钱，并可运用于小体积充电配件产品。

英集芯IP6515内置功率MOS，输入电压范围是 8.2V到32V，输出电压为5V；支持双口输出，单独利用任意一口支持5V/2.4A输出，当双口同时利用时，总功率支持最大 5V/4.8A输出，板端转换效率高至 95.6%。
该SOC芯片采取 55mm QFN32 封装，芯片不仅集成度高，输出还具有CV/CC 特性、线补功能以及软启动功能。
安全方面同样也具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等多种保护功能。

英集芯IP6510是一款多功能全集成的降压芯片，内置USB PD协议，可以完美支持苹果iPhone 8快充，以及采取骁龙835、麒麟960/970的旗舰手机快充，只要一颗芯片即可知足QC2.0/3.0、FCP华为快充、AFC三星快充，并且支持5/9/12V USB PD输出协议。

英集芯IP6510是一款内建同步降压转换器，支持9种输出快充协议、支持Type-C和USB PD协议的车充，多口快充，快充插排的完全办理方案。
采取ESOP8封装，得益于全集成方案，外围元件非常的少。

英集芯IP6510输入电压范围4.5-32V，最高输入耐压48V，输出电压范围3-12V，最大输出功率18W，知足5V3.1A，9V2A，12V1.5A输出能力，IP6510最高转换效率高达97%。
英集芯IP6510支持Type-C 输出和USB PD 协议，USB PD 协议对外输出可以支持：5V/2.4A、9V/2A、12V/1.5A。

英集芯IP6510 的Type-C 可以通过DP/DM 和CC1/CC2 支持多种快充协议。
当IP6510 的Type-C 输出5V 时，可以吸收其他快充协议，并按新吸收的快充协议改变电压电流。
当IP6510 的Type-C 不是输出5V 时，屏蔽其他快充协议。

英集芯IP6505是一款集成同步开关的降压转换器、支持10种输出快充协议，为车载充电器、快充适配器、智能排插供应完全的办理方案。

IP6505芯片内置功率MOS，输入电压范围是10.5V到28V，输出电压范围是3V到12V，最大能供应24W的输出功率，能够根据识别到的快充协议自动调度输出电压和电流，范例输出电压和电流有：3V/3A，5V/3A，7V/3A，9V/2.5A，12V/2A，支持DCP（苹果、三星和BC1.2）、高通QC2.0/QC3.0、华为快充协议FCP/SCP、展讯快充协议SFCP。

IP6505详细资料。

IP6503是英集芯推出的一款内置MOS管内置协议芯片高效率车载充电器降压芯片，输入电压范围是8V到32V，输出电压为5V，最大能供应3.1A的输出电流，转换效率高达94%。
芯片具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

IP6503的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压低落。

IP6503详细资料。

随着物联网、工业4.0等技能的快速发展，对付嵌入式系统、传感器网络等运用处景中须要大量的电源管理办理方案，内置协议的DC-DC降压芯片也能够供应灵巧、高效的办理方案。
而且现今电子设备的不断发展和智能化程度的提高，市场对付小型化、高效能源转换和系统集成的需求日益增加，通过采取这类芯片进行设计电子产品，可以更快地推出新产品，降落研发本钱。

英集芯作为一家专注于高性能、高品质数模稠浊芯片设计公司，目前已推出了浩瀚内置协议的DC-DC降压芯片，能够知足不同运用处景的需求，供应稳定可靠的电源管理办理方案。
随着未来技能的不断进步创新，对电源管理办理方案的需求将会更加多样化和繁芜化。
英集芯将连续致力于技能创新和产品研发，为客户供应更高性能、更高品质的数模稠浊芯片。
