随着智能无线技能的不断进步，无线门铃也走进了千家万户，门铃产品的销量随着人们的需求也不断上升，市情上的各样门铃技能质量也参差不齐。唯创知音深入总结剖析市场门铃存在的问题并进行技能更新迭代，推出了一款功能强大、外围大略的WT2003H4 B008门铃专用芯片，知足了门铃行业产品设计工程师快速简捷设计的需求。此方案是免调433MHZ RF吸收模块合营WT2003H4 B008新一代的专用门铃芯片。
我们先大略理解下门铃事情事理：当按门铃时经RF无线433MHZ高频载波调制数字加密办法传输，再经WT2003H4 B008内置DSP处理解码，输出内置的高质量的语音铃声，内有PLL自动锁频，避免频率走偏，能使在不同的温度及环境下有更稳定的传输，对墙体穿透力更强，使产品在不同时令时利用更加稳定可靠，（市情上的门铃产品大多存在的问题有：电路元件多繁芜、内存小音质差、频率不稳定、市情上的频率在90MHZ-433MHZ，大多须要手动调试频率，频率反复调试不稳定，对温度变革较敏感，穿墙能力较差，墙体和门体随意马虎对机内频率有较大影响，造成安装上后不灵敏或失落灵，感应间隔缩短等征象）。
唯创知音推出的WT2003H4 B008门铃芯片方案，是从芯片设计开始就改进了市情上门铃产品较多的不良问题点，功能强大且电路大略，紧张特点表现在：
1）芯片内置有DSP数字处理系统，ADC、DAC、解码等功能，技能难点、要点都集成在芯片中；
2）内置Flash可以由客户定义多首门铃语音，可内置100秒~350秒语音容量；
3）支持断电影象功能；
4）内置0.5W的功放输出，失落真小、频响宽、信噪比高的优质低频通道，能播放还原出高品质的音源，使音乐美妙动听；
5）无线传输回来的加密旗子暗记解码、EV1527协议和学习功能，摇控与主机，一对一摇控，也可以一拖二摇控，不会对设定外的产品滋扰；
WT2003H门铃芯片方案，使外围元件更少，生产安装更方便，同时免去生产调试韶光，使产品开拓周期也大幅缩短，产品可以快速量产上市，使整体下来的本钱更低，增加了产品的竞争能力，带给用户更好的体验。
运用处景：
1、家庭开门、院子、小区呼叫；
2、医院病床无线语音呼叫系统；
3、餐桌无线语音呼叫系统；
4、建筑电梯无线语音报站；
5、其他一些特定的呼叫系统。
本方案功能代码：B008，如对本案有兴趣，可以通过功能代码在唯创知音网站找到相应的产品资料，也可以联系唯创知音索取有关资料。
下面我们以运用实例：WT2003H4 B008智能门铃设计方案直不雅观的呈现：（可以按客户定制或IC芯片供货，方便客户选择）
WT2003H4智能门铃方案设计实例
1）智能门铃方案概述

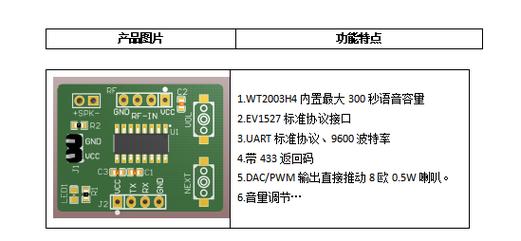

产品图片
功能特点
1.WT2003H4内置最大300秒语音容量
2.EV1527标准协议接口
3.UART标准协议、9600波特率
4.带433返回码
5.DAC/PWM输出直接推动8欧0.5W喇叭。
6.音量调节…
SOP16 封装管脚描述
2）器件选型
部位
型号
特性概述
主控
WT2003H4
32位DSP、最高频率120MHZ，Flash可重复擦写、…
a. 设计事理图
3）发射模组（门铃遥控)
4)门铃吸收模组
按键功能如下：
IO口定义
S1
S2
D1、led
功能定义
短按：音量加（最大可以32级）大循环,同时播放当前曲目
短按：下一曲（大循环）
长按3秒：433配对学习（学习模式时LED快闪，剖断成功LED长亮一秒，5秒自动退出学习模式）
三种闪灯模式，播放音乐时，慢闪。
快闪：6HZ
慢闪：3HZ
长亮：
S1/S2同时按下3秒，删除所有学习到的码，删除成功LED长亮一秒
5）运用框架图
6）WT2003H4基本功能和特点
1.32位DSP语音芯片、32Mhz内部振荡；
2.事情电压2.0~5.5V；建议电压：2.2~4.0V（由于串口利用TTL电平通信）
3.待机电流3MA，休眠静态电流小于10UA
4、32bit的PWM输出，可直接驱动8R 0.5W喇叭；
5.支持播放高品质音频格式，（8kbps~320kbps）声音幽美MP3、WAV文件，
6.客户可以通过配套下载测试板在线改换芯片内部语音内容；
7.芯片内置Flash最大300秒语音容量，有掉电影象功能。
8.芯片主控程序和内置存储数据均可擦除再烧写。
9.低电压检测功能，可以设置当电压低于某一个值，做出相应提示
10.UART通讯协议、9600波特率,MCU可以通过UART从WT2003H4中读出EV1527地址。
11.带有EV1527解码功能，并且可以通过UART将EV1527解密后的数据返回
12.目前设置了两组EV1527的地址。即可以一个产品配对两组遥控地址
13.音频频率相应50HZ-10KHZ.知足高品质的语音频响。
14、信噪频年夜于90db.
15、失落真小0.1%，
16、功耗低,可靠性高，输出大，动态范围广，失落真小，频响宽，信噪比高的高品音频领域。
17、合营433MHZ RF射频频率稳定，传输间隔远，穿透能力强，PLL锁相环自动锁频，数字加密编码传输更可靠安全，传输间隔在25-100米，看摇控器发射功率决定，兼容性高，基本可兼容市情上433MHZ 的模组。
Layout把稳事变：
1、C1、C2滤波电容只管即便靠近IC脚，高频电容在103P-104P，低频电容10U以上。
2、RF IN输入到WT2003H4 IC铜皮宽充大于0.6MM只管即便短，天线附件1.5CM内不能有铺铜。
3、DGND与AGND引到电源地汇合。
