下面充电头网就对这款充电器进行详细拆解，看看产品详细用料做工如何。
一、Sicgecs 65W氮化镓闪充外不雅观
包装盒正面印有
Sicgecs品牌和产品名称——65W氮化镓超级闪充。
包装盒天地盖设计，底部印有产品参数信息。
包装内含充电器和利用解释书。
充电器方块造型设计，采取PC阻燃材质白色外壳，表面哑光处理。
机身正面印有
Sicgecs品牌和GaN字样，表明这是一款氮化镓充电器。
另一壁右下角印有65W字样，表明充电器支持最大65W快充。
充电器配备可折叠国标插脚，方便携带，两侧加入双翼设计，利用更稳定。
输入端外壳上印有充电器参数信息
型号：Sicgecs-65W-01#
输入：100-240V~50/60HZ 1.8A
输出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：5V3A、9V2A、12V1.5A
USB-C+USB-A：63W（45W+18W）
制造商：南京绿能芯耀电子科技有限公司
充电器已经通过了CCC认证。
输出
端配备1C1A接口，均采取玄色胶芯。
测得充电器机身高度为51.6mm。
宽度为51.79mm。
厚度约为31.15mm。
和苹果61W充电器直不雅观比拟，体积上风巨大。
拿在手上的直不雅观感想熏染。
净重约为100g。
利用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，兼容性非常好。
此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组PPS电压档位。
测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、Sicgecs 65W氮化镓闪充拆解
将外壳拆开，内部元器件打胶大量散热。
充电器主板背面贴有导热垫和散热片，散热片做了隔离绝缘处理。
充电器初次级元件间也有隔离板隔离绝缘。
将导热胶清理干净。
测得模块长度为45.11mm。
宽度为46.89mm。
厚度为22.19mm。
PCB板正面一览，输入输出端均设有小板，次级元器件紧张设在右上角区域。
主板背面一览，光耦、贴片Y电容横跨低级次级，分界十分明显。
通过不雅观察创造，这款充电器采取高频QR开关电源架构，两路DC-DC二次降压输出，输出功率智能分配。下面我们从输入端开始理解各器件的信息。
输入端焊接一块小板，此外有四颗高压滤波电解电容、工字电感以及变压器。
小板上设有贴片保险丝、共模电感以及安规X电容。
贴片保险丝额定电流3A。
共模电感双线绕制，用于滤除EMI滋扰。
安规X电容来自KNSCHA科尼盛。
ULBF810整流桥特写。
四颗高压滤波电解电容来自益阳万京源，个中三颗规格为400V 22μF。
一颗规格为400V 33μF。
工字电感外套绝缘管。
开关电源主控芯片采取南芯SC3021C，知足各种高频QR快充需求。SC3021C专有GaN直驱设计，省去外置驱动器或者分立驱动器件。集身分段式供电模式，单绕组供电，无需繁芜的供电电路。内置高压启动及互换输入Brown In/Out功能，集成了X-cap放电功能。SC3021C最高支持170KHz事情频率，适用于绕线式变压器。
南芯SC3021C资料信息。
充电头网拆解理解到，南芯SC3021x还被倍思65W氮化镓快充插座、意象65W氮化镓充电器、努比亚30W氮化镓快充、古石科技迷你30W氮化镓快充、创富源迷你33W 1A1C氮化镓快充、、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓快充等数十款产品采取，品质得到客户高度认可。
氮化镓功率管采取GaN Systems GS-065-011-1-L，耐压650V，导阻150mΩ，是一种增强型硅基GaN功率晶体管，具有耐高压、高电流、高开关频率等特性，十分适宜运用于小体积、高功率的产品中。
变压器特写。
EL 1018光耦，用于低级次级通信，反馈输出电压。
贴片Y电容来自四川特锐祥科技株式会社，具有体积小、重量轻等特色，非常适宜运用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及发卖，注书籍钱1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的运用，为客户供应更多的办理方案。
充电头网理解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、遐想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品利用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品利用，性能得到客户同等认可。
另一侧中间设有固态电容以及滤波电感。
同步整流掌握器特写，丝印91808。
同步整流管采取艾德曼AD100N60D5，耐压100V，导阻10.3mΩ，PPAK56封装。
滤波电感特写。
输出滤波固态电容也是来自万京源，规格为25V 220μF。
输出端左侧还有一颗同步整流输出滤波固态电容，两个USB母座焊接在两块小板上。
小板上还有降压电感以及滤波电容。
小板另一壁有两颗智融的协议IC。
第二颗固态电容也是来自万京源，规格为25V 680μF。
丝印LM358G的MCU，用于两路输出功率智能分配。

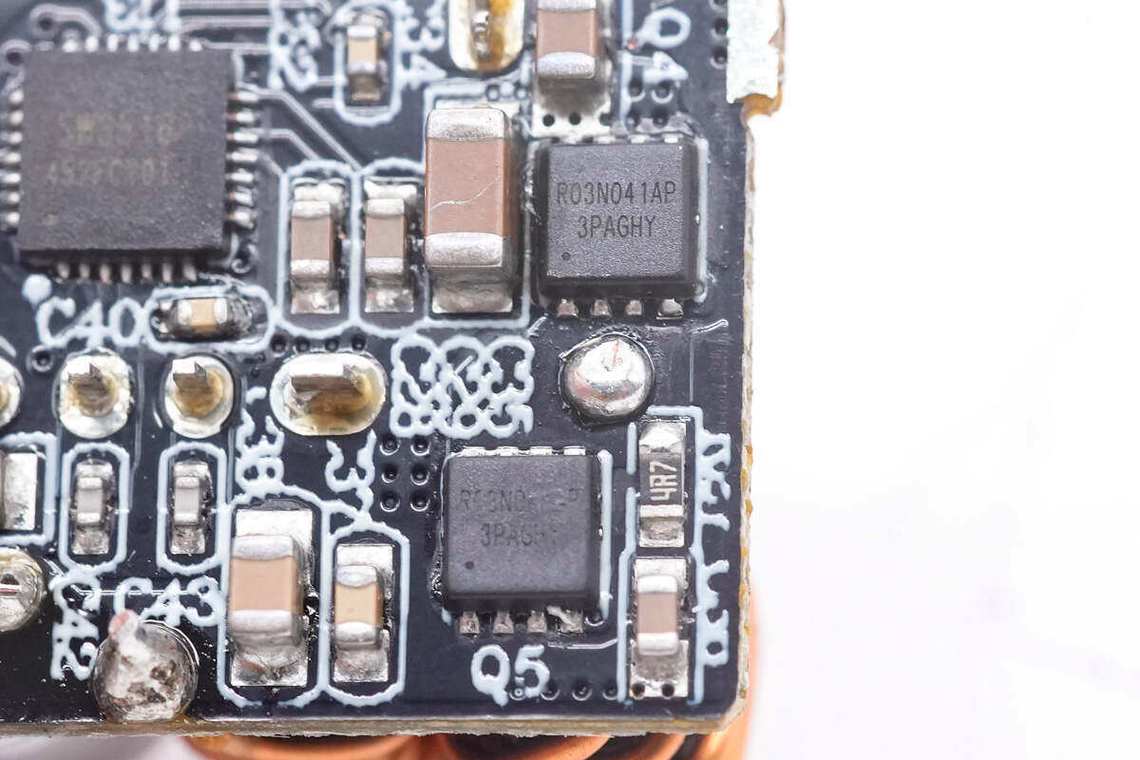

芯潭微NDP1340KC同步整流降压掌握器，用于C口二次降压输出。
C口协议芯片采取珠海智融SW2303，通过高通QC5认证，是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片，支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议；支持光耦反馈和FB反馈两种事情模式；支持4KV ESD HBM。
SW2303集成了CV/CC掌握环路，Type-C接口逻辑，快充协议掌握器，以及多种安全保护功能。合营AC-DC或DC-DC以及少量的外围元器件，即可组成完全的高性能的Type-C/Type-A口快速充电办理方案。
智融SW2303资料信息。
充电头网拆解理解到，智融SW2303此前还被倍思87W双模混动氮化镓快充、安克可折叠迷你20W快充、QCY 65W 1A1C氮化镓快充、华科生迷你22.5W快充、JinHotai迷你25W PD快充、宜丽客45W PD快充、科讯迷你20W PD快充充电器等数十款产品采取。
输出VBUS开关管采取艾德曼AD40N50D3。
USB-C母座特写。
A口降压协议IC采取智融SW3521，这是一款高集成度的多快充协议充电芯片，其集成了3.5A高效率同步降压变换器，支持 QC/AFC/FCP/SCP/PE/SFCP等多种快充协议以及CC/CV模式。外围只需少量的器件，即可组成完全的高性能多快充协议充电办理方案。
智融SW3521资料信息。
降压电感特写。
降压输出滤波固态电容来自钰邦，规格为16V 100μF。
USB-A母座特写。
全部拆解完毕，来张百口福。
充电头网拆解总结
Sicgecs这款氮化镓超级闪充具有小巧便携，支持双设备同时快充的特点，最大输出功率65W也是主流水准。产品的性能表现也很好，整体支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备5-20V完好电压档位，支持3.3-21V3.25A PPS快充，可以很好兼容市情上绝大多数品牌设备。
充电头网通过拆解理解到，充电器开关电源主控芯片采取业内有名厂商南芯半导体的SC3021C，采取专有GaN直驱设计，省去外置驱动器或者分立驱动器件，也不再须要繁芜的供电电路。
从充电器模块正背面可以看出，基于南芯SC3021C设计的开关电源电路外围十分简洁，供电电容也不再须要。不仅让设计一款充电器变得更加大略，同时对降落系统本钱也非常有帮助。
此外这款充电头还采取了GaN Systems GS-065-011-1-L氮化镓功率管，智融SW2303和SW3521分别掌握1C1A双口输出电压。采取万京源和钰邦品牌电容进行输入输出滤波，整体用料可靠。
