不同类型的单节锂电池，电压的范围是相同的，不同的是电池的容量不一样。比如有些单节锂电池，它的电池容量是3700mAh，而有些则是4500mAh。
只管电池的容量不一样，但就单节锂电池而言，它的电压范围始终坚持在3.0V~4.2V之间。充满电的时候，最大电压不能超过4.2V；用完电的时候，最低电压不得小于3.0V。
单节锂电池
这便是锂电池的一些基本电路特性。

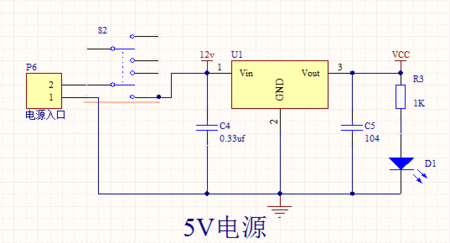

问题来了，如果我们在开拓一个项目的时候，碰着锂电池供电，而且还是单节，电路的其他部分则须要5.0V供电，这个时候作为工程师，该当怎么办呢？
实在这个问题，按照锂电池的电路特性，就可以转换为如何设计一个电路，能使单节锂电池，持续稳定地输出5.0V电压？
也便是如何设计一个电路，能让3.0V~4.2V的电压，转换输出5.0V电压？
剖析到这，问题是不是随意马虎理解了一些，大略概括为便是设计一个DC-DC升压电路，升压电路的输入部分，它的电压是3.0V~4.2V；升压电路的输出部分，便是固定的5.0V。
（此处已添加圈子卡片，请到今日头条客户端查看）
电路设计的核心功能部分，现在已经清楚了。只是还有一点，须要提醒一下，根据芯片哥多年的电路项目方案开拓履历和芯片的发卖履历，一样平常碰着电池供电，无论是锂电池，还是铅酸电池，它对电路的静态功耗都有一个隐形的哀求。
静态功耗越低，电池供电的韶光就越长；相反，静态功耗越高，电池供电的韶光就越短；如果设计的电路，其他功能都是OK的，但静态功耗却很高，达不到产品哀求，这个电路的设计也是失落败的。
基于此，MT3608这个型号的DC-DC升压电源芯片，就能达到这个电路的设计哀求。
01 MT3608电源芯片基本功能
既然MT3608是一个升压功能的DC-DC电源芯片，那么就有两个比较核心的问题，一个是它的输入电压范围是多少？另一个是它的输出电压是多少？
MT3608电源芯片规格书截图
芯片哥查看它的数据手册规格书，创造MT3608电源芯片，它的输入电压最低可以支持到2.0V，最高可以支持24.0V，也便是输入电压范围是在2.0V~24V之间。
这显然是符合单节锂电池电压范围的。
其余一个便是它的输出电压，同样可以通过查看它的规格书，创造最高可以输出28V，显然也是符合5.0V电压输出的哀求。
至于静态功耗，可以做到0.1uA，也便是100nA，已经达到了nA级别了，符合哀求。
02 MT3608电源芯片运用电路
基本功能达到哀求后，再来看一下MT3608电源芯片的详细运用电路图。
MT3608电源芯片运用电路
在这个电路中，可以看到输出电压是具有负反馈调节功能的，也便是说它的输出电压是可调的，不是固定不变的。
详细的调节过程，可以参考下面的表达式
Vout = Vref （1+R1/R2）
Vout是电源芯片的输出电压，Vref是电源芯片内部负反馈的参考电压0.6V，R1和R2电阻是调节电阻。通过改变这两个电阻的阻值，就能实现电源芯片输出电压可调的功能。
举例解释
按照3.0V~4.2V输入，升压后，输出5.0V的功能哀求，如果R2的阻值设定为10K，那么R1的阻值就必须为73.3K，才能让MT3608电源芯片输出5.0V电压。
MT3608电源芯片VIN引脚，是电源输入引脚，直接连接单节锂电池；SW引脚是电源芯片5.0V电压的输出引脚，EN引脚是电源芯片的使能掌握引脚；
EN连接到高电平，MT3608电源芯片正常输出；若EN连接到低电平，电源芯片就失落去输出功能了，就处于自己关闭阶段，进入休眠了。
至于电感L1和肖特基二极管D1，它俩是作为BOOST升压电路的必要部分，是不能省去的。还有一点，可能小伙伴会问，这个电路，它的电流驱动能力怎么样啊？
芯片哥见告你，MT3608电源芯片，它的电流输出可以达到2A。对付单节锂电池，2A的电流输出能力，是妥妥足够的。
03 末端
写到这，是不是明白了若何设计一个电路，能让单节锂电池，稳定地输出5.0V电压了。这只是一个小小的电路开拓案例，芯片哥希望小伙伴们能够明白，碰着电路问题时，是如何化繁为简，一步一步将问题办理的。
正所谓授之以鱼，不如授之以渔~~~
