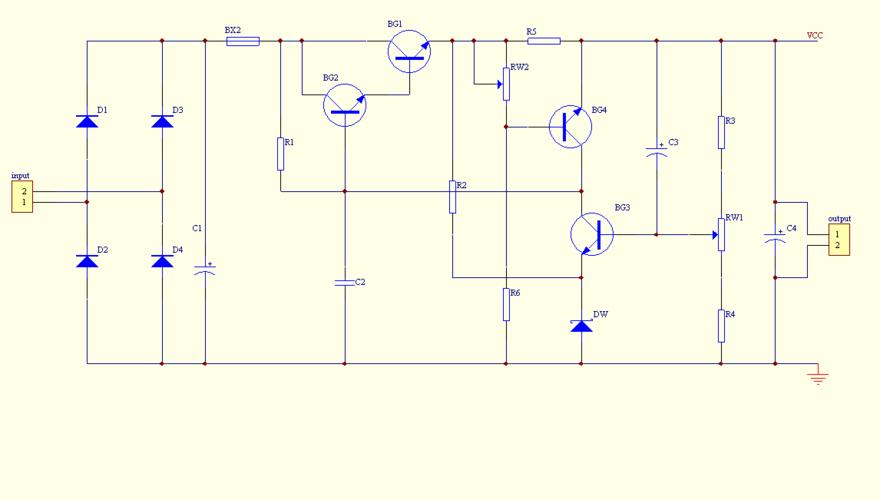

二、开关稳压
由事情在开关模式的三极管和储能的电感以及平滑纹波的电容构成，以PWM或PFM的办法得到稳定的输出电压。开关办法的好处是能够降压、升压、反压，输入电压的范围可以很宽，效率可以做到很高（有的能达到95%以上），缺陷是外围电路比较繁芜，外围元器件的选型比较敏感，其余高频的开关旗子暗记会在电压输出上带来较大的滋扰、纹波。
三、十款经典稳压电源器件
虽然电源技能已经日月牙异，各种高效率、高集成度、高性能的器件不断推出，但根据环球最大的元器件搜索引擎Findchips（中文版为www.bom2buy.com）2017年的搜索记录统计，排在前10的稳压器件仍旧是比较经典的一些老器件，毕竟这些器件能够知足多数的运用处景，并且具有很高的性价比。本日我们就来看看这些器件都是哪些？
1、78xx
最经典的线性稳压器件，构造非常大略，只需在输入端和输出端各搭配一个电容就可以事情，也被称为三端稳压器。相信很多工程师在高校学习仿照电路课程的时候就开始理解这个器件了。很多原厂都做这个器件，功能和管脚都兼容，你可以看到MC78xx、LM78xx等等。xx表示了稳压输出的电压值，比如LM7805即为稳压输出为5V的稳压器，MC7824为稳压输出为24V的稳压器。
78xx系列的器件输出电流也有不同，比如LM7805的输出电流为最大1A，LM78M05的输出电流最大为500mA，而LM78L05的输出电流最大为100mA，它们的封装也不同，只有100mA的78L05的封装可以小得像三极管一样。78xx系列的器件哀求输入电压和输出电压之间的压差为2.5V以上。其转换效率为Vout/Vin，比如输入12V的电压，得到5v的稳压输出，其效率为5/12 = 41.6%，如果负载电流达到1A的情形下，7805器件上的热损耗高达（12-5）1 = 7W，这便是为什么很多78xx系列的器件上必须加上散热片的缘故；
2、79xx
可以算作是78xx的夫妻档，常常配对利用。78xx得到的是对地正电压，79xx得到的是对地负电压，除此之外跟78xx一样；
3、LM317/LM117
上面的78xx和79xx的器件输出电压是固定的，不可调度，LM317则是输出电压可以调节的线性稳压器，也有不同的封装支持不同的电流输出，最大输出电路可以高达1.5A；也哀求2.5v以上的压差才能正常稳压事情，也具备78xx一样的优点和缺陷；
4、1117系列
非常经典的LDO线性稳压器，比较于78xx和LM317系列的器件，它哀求的输入电压和输出电压的差值为1.2V，因此可以广泛用在电池供电的便携式系统里面，比如通过4节1.25V的电池（满电量的时候达到5V），电量不敷到4.5V电压的时候依然能够通过1117-3.3得到3.3V的稳压输出供板子上的3.3V电路事情。很多厂商都有1117的版本，比如TLV1117、LT1117、AMS1117、LM1117等，其输出电压也有多种固定值的版本以及输出可调的版本。可以说是78xx和LM317的最佳替代，当然1117的输出电流只有最高800mA，很多小封装的版本也不适宜在大电流的情形下很大的压差事情；
5、LP5907
上面讲的1117压差还要1.2V，依然很高，来自TI的LP5907的压差则可以做到范例值120mV，乃至负载电流更小的时候能够在50mV的压差下得到稳压输出。就这个电路本身而言，可以得到比较高的效率，比如从开关稳压器产生的3.3V电压上得到3.0V的低纹波电压，能够完美知足3V供电的射频电路或仿照电路的需求，而效率可以高达90%；它的最大输出电流为250mA，能够知足很多便携式产品仿照或射频部分的供电需求；
6、TPS51200
也是来自于TI的LDO，专用于各种DDR存储器的供电系统中，由于险些所有的高速运行的嵌入式系统都会用到DDR存储器，因此该器件被广泛采取也就不稀奇了。通过外部的分压电阻实现不同输出电压的掌握给该器件的利用带来了高度的灵巧性，它的输出电流高达3A，因此知足高速存储器对电流的哀求。
以上是基于线性稳压变换的几个经典器件，不同的压差，不同的电流，知足不同领域的运用，用户根据需求进行合理的选择。线性稳压的紧张优点是低噪声，因此广泛被用于仿照电路、射频电路的供电中，其缺陷则是只能做降压利用，如果产生比输入电压高的输出活着反压，线性稳压器就无能为力了。这便是开关稳压器的天下了，我们再来看4款经典的开关稳压芯片：
7、MC34063A
印象中这个器件的效率比较低（现在看来开关频率只有100KHz），对外围器件的哀求还是蛮高的（由于开关频率较低，要得到较大的电流输出，所须要的电感的个头就要比较大），我们的工程师调试起来还是费了不少劲的。从指标上看这个器件的灵巧度很高，可以降压、升压、反压，并且非常非常的便宜，不少做仿照器件的厂商都有以这个型号命名的版本，也可见其经典；
8、LM2576
看起来很大略，外围电路看起来像线性稳压器，但用开关变换的办法，因此可以在较宽的输入电压范围内得到较高的效率，可以用在不太care电源纹波（比如数字器件的供电）的场合替代掉78xx、317以及1117等，大名鼎鼎的TI（收购过BB和NS）和Motorola血统的On Semi都有这个番号的版本，可见其受欢迎程度也是很高的；
9、LMZ21701
这也是TI的一款号称可以替代LDO的开关器件，事情频率高达2.5MHz，因此此部分的电路可以做的非常的小，在能够供电1A的情形下可以输出常用的1.2V、1.8V、2.5V、3.3V以及5V，并且有可调输出的版本，是不是看起来跟1117很像？当然它比1117效率高，但价格也贵；
10、LTM464
一眼看上去便是“贵”价格赶过其它器件一个数量级，为什么还那么Popular？紧张是由于集成度比较高吧，能够供应4路输出并且拥有娇小的身姿，可以说是现在高速的处理器、FPGA最佳的供电选择，不要被1000颗200多元的价格吓到，如果你是个大客户，真的在做量比较大的产品，这个价格的弹性会非常大，关键的是其相称高的集成度以及内部的时序掌握、保护电路等都是你用很多器件堆不出来的。
以上对这些器件做了个大略的先容，希望对大家的选型有所帮助，详细的利用还是要看自己的产品需求，根据多个维度进行综合考虑，选择知足功能、性能的条件下实现最高的性价比。
