2、如此高等的生产车间看起来就像未来科技实验室，你绝对想不到只是用光降盆SD卡芯片。
3、这个装晶元的小盒子听说比医院的手术室干净100倍。制作一片影象芯片大概须要一个月的韶光。
4、每一片晶元要经由800多道工序
（图片来自网络侵删）
5、工厂整年365天7x14小时运转，共有数千名工人
6、生产好的晶圆会长途跋涉到海内的加工厂

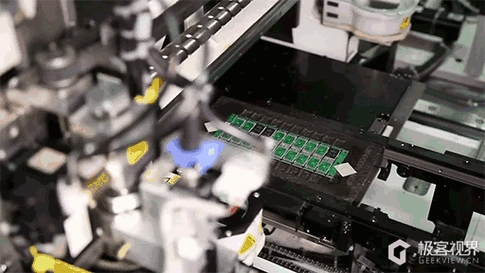

7、晶圆被切割成芯片然后安装到电路板上
8、然后将芯片封装成SD卡和U盘
9、激光打上标识
10、测试
11、原来SD卡上的白字是像盖章一样盖上去的
12、包装、装箱
13、末了我们去买到的SD卡就可以用啦
Geeker说
一枚小小的SD卡原来包含了这么多高科技和繁芜的工艺，涨知识啦！
最核心的晶圆还是在美国生产，海内的封装厂看起来该当是富士康之类的。不过高科技的晶圆生产过程与SD卡封装与包装过程形成的强烈反差，什么时候海内能够拥有如此高科技的晶圆生产车间呢？
