多层电路板上密密麻麻的线路，是硬件工程师一根一根手工画出来的。
PCB线路画多长？画多宽？紧张遵照以下几点：
线路宽，通过的电流大水管越粗，放水速率越快。
电线越粗，通过的电流越大。
PCB上的线路，便是压扁了的电线，越粗通过的电流越大。
PCB上的线路是铜箔蚀刻出来的，有宽度，也有厚度，截面是方形。
家里装修用的电线，5平方、10平方，这些指的是电线截面面积，平方数多了，才能带的动大功率电气。平方数不足用，电线就会发热。
PCB线路也是一样的，如果太细了，线路会发热，能量损耗多，线路另一端电压低落。
为了增加PCB线路的过大电流的能力，可以加宽线路，也可以加厚线路。（普通电子产品都是1OZ铜厚，35um，电脑主板有些用2OZ铜厚，厚度70um，通过电流的能力大1倍旁边）
PCB走线，相称于压扁了的电线

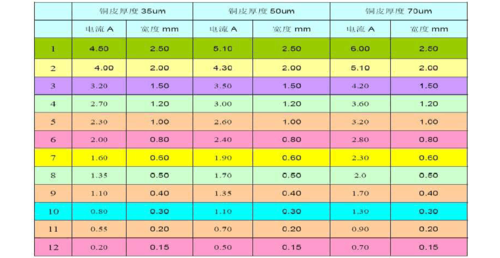

线路宽度的打算公式详细怎么打算？实在没有标准公式，只有约定俗成的结论。
普遍设计方法是：1mm通过1A的电流。（1OZ铜厚）
这个数据是比较守旧的，实际上如果做的更细一些，线路发热虽然略多，但远远达不到铜线熔断的问题。
走线宽度越宽，通过电流能力越强，线路压降越小。但是如果每根线都画的很宽，PCB板面积就会变得很大，常日硬件设计的时候都是按照1mm 1A电流来设计，很少有人会做的更宽。
如下图，线路有粗有细。
PCB浅绿色的是线路，深绿色的地方没有线路
普通旗子暗记线，走0.1mm宽对付只有毫伏电压、几毫安电流的旗子暗记线，是不是可以做的非常细呢？
理论上可以非常细，但是受限于PCB加工厂的制程，也会有个下限。
普通电路板厂，都可以做到0.1mm的线宽和线距（4mil），以是普通旗子暗记线设计宽度都是0.1mm宽。
某些高密度电路板，如现在的手机主板，可以做到0.07mm旁边的线宽（约2.5-3mil），但是不良率比0.1mm的高一些，价格也要贵一些。
（芯片基板工艺不同，可以做的更细，这里不多谈论）
电源线，要打算
1mm=1A。电流更大就用更宽的线路。
例如2G通信模块，脉冲电流达2A，一样平常走2mm宽。如下图白色部分。全体电源供电采取星形走线，给射频功放供电的部分特殊加粗了。
再例如音频功放（20w旁边）的电源和输出，功率都比较大，走线也要很宽。
电源平面，要仿真
对付现在的高速ARM处理器，例如高通的CPU等，内核电压很低，只有1V旁边，电流很大，动辄2-3A，系统事情频率几个GHz，就不能只依赖线路宽度来保障了。
一样平常采取专门的电源层，利用块状电源线，并做PDN仿真，把电源回路的阻抗掌握在合理范围内。
全志A64芯片的电源层的块状电源线
阻抗线，要打算射频旗子暗记的传输，须要线路做成50ohm阻抗的微带线（如下图黄色部分）。HDMI线常日要做到100ohm差分阻抗匹配。
阻抗线的宽度须要根据板材、板材厚度、铜厚等参数，由PCB板厂打算。常日会比0.1mm的普通走线更宽一些。
射频50欧姆阻抗线
HDMI 100欧姆等长差分阻抗线
