充电头网最近拿到安克创新旗下的一款产品——ANKER安克20000mAh PD移动电源A1281，这款充电宝容量非常大，且支持多种充电协议，可进行双向快充。那这款移动电源详细用料如何，下面
一、ANKER安克20000mAh PD移动电源A1281外不雅观
移动电源外包装盒，正面白色侧面蓝色，左上角是“ANKER”品牌字样。
包装盒正面特写，上面是充电器、车充、数据线等图案。
背面是产品的规格参数信息。
打开包装，内有纸盒对产品进行固定和保护。
包装内含：玄色网状收纳袋、USB-C to USB-C充电线、移动电源、解释书、合格证、保修卡。
CC数据线特写，线头处有凹印的“ANKER”logo，线身与线头交界处采取抗弯折处理。
充电宝采取PC阻燃材质玄色外壳，表面做了晒纹处理，边缘及四角为弧面过渡不硌手，一端是品牌logo另一端是电源开关键。
“ANKER”logo特写，表现的晒纹处理在增加都雅度和手感上效果很好。
电源开关键特写，上面有四颗LED指示灯，充电宝在事情时显示蓝色光。
背面及侧面是一个整体，表面进行磨砂处理，手感细腻，下端有产品的规格参数信息。
产品名称：PowerCore Essential 20000 PD 移动电源型号：A1281电芯容量：20000mAh 锂电池能量：20000mAh 3.6V/72WhPD输入：5V/3A、9V/2A、15V/1.2APD输出：5V/3A、9V/2A、15V/1.2APIQ 2.0输出：5-6V/3A、6-9V/2A、9-12V/1.5A总输出：5V/3A额定容量：13000mAh(5V/3A)SN：AFYRZH0937100033安克创新科技株式会社制造
侧面是1A1C两个接口，阁下是凹印的IQ和PD以及规格参数。
产品大小与iPhone 11Pro max差不多。
厚度约为一元硬币直径的四分之三。
净重约为345g。
利用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议。
利用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，没有检测到该接口所支持的协议。
USB-C接口的PDO报文显示USB-C接口支持USB PD3.0快充标准，具备5V/3A、9V/2A、15V/1.25A三组固定电压档位。
二、ANKER安克20000mAh PD移动电源A1281拆解
这款移动电源封装做得非常好，费了很大力气才拆开PCB板所在位置的外壳。PCB板通过玄色螺丝固定，USB-A接口为沉板过孔焊接，指示灯之间通过玄色泡棉隔开。

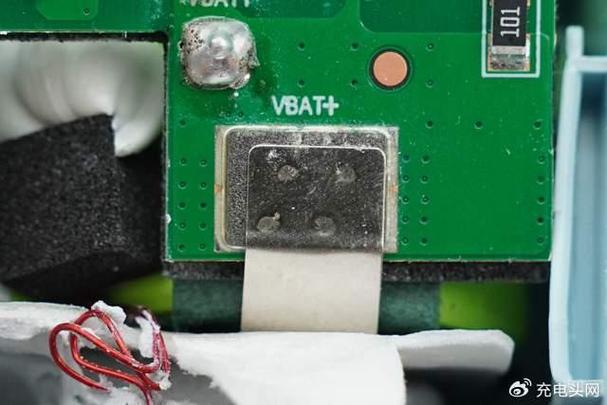

玄色热敏电阻通过注胶紧贴在电芯上，PCB板和电芯通过指示灯两边的焊片点焊连接。
PCB板另一壁元器件一览：USB-A接口、USB-C接口、磁环电感、两颗固态电容等。此外USB-A接口外壳上贴有防尘胶带。
下面我们仔细理解PCB板上各个元器件。
USB-A接口特写，金属外壳里面是一层塑料内衬，这是ANKER一向的产品特色。
USB-C接口特写，蓝色舌片不漏铜。
磁环电感特写，外套热缩管，磁芯玄色漆，边缘打胶固定。
输出滤波固态电容，规格220μF 16V，这里作为USB-A接口的输出滤波。
另一颗输出滤波固态电容，规格为100μF 25V，作为USB-C接口的滤波输出。两颗固态电容打胶固定。
电池保护管是QM2542N，被白色硅胶覆盖。
UBIQ QM2542N 详细资料。
其余两颗QM2542N电池保护管。
丝印3U4L是宏康的电池保护IC，与前面的三颗电池保护管共同组成电池保护板。
四颗开关管，个中三颗丝印M3017A，用于端口切换，QN3103为开关管，两颗组成同步升降压拓扑。
丝印FT4是天钰FP6601Q快充协议IC，用于USB-A接口输出协议掌握。天钰FP6601Q是一款快速充电协议芯片，支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调度供电设备上的输出电压，相互握手识别后设备提升充电功率缩短充电韶光。在本身就支持QC3.0，QC2.0和FCP的情形下，还能自动识别APPLE、三星、BC1.2协议。
天钰FP6601Q详细规格资料。
丝印L2016的MOS管，作为USB-A接口掌握开关和过流保护。
再来看PCB板背面情形。
USB PD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。
赛普拉斯CYPD3171规格资料。充电头网理解到，采取赛普拉斯CYPD3171协议芯片的产品还有努比亚红魔10000mAh电竞移动电源、小米无线充电器（20W快充版）、华为快充无线充电器（CP85）、HELPERS LAB 20000mAh 60W 双PD+QC移动电源等。
HOLTEK合泰单片机 HT66F018，用于移动电源电量显示，掌握，保护等功能。
移动电源主控芯片采取了上海南芯半导体的SC8813。南芯SC8813是一颗同步整流降压充电器，同时支持反向升压输出，I²C接口数控调节输出电压。可支持非常宽的输入电压，利用于1-4节的锂电池运用，开关管外置。
南芯SC8813详细规格资料。充电头网理解到，南芯SC8813在小米移动电源3 USB-C双向快充版、紫米20000mAh移动电源QB822、紫米10000mAh USB PD快充移动电源QB910均有用到。
电源开关键特写，贴片焊接。
指示灯特写，左上角为PD快充指示灯和电量指示灯共享一个格子。
充电头网拆解总结
ANKER安克20000mAh PD移动电源A1281采取PC阻燃材质外壳，上表面做了晒纹处理以增加美感，别的面为磨砂处理，手感细腻。USB-A接口支持Apple 2.4A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议。USB-C接口支持USB PD3.0快充标准，具备5V/3A、9V/2A、15V/1.25A三组固定电压档位。续航持久的同时，可以知足多种数码设备的快充需求。
充电头网通过拆解创造，这款移动电源封装非常的稳定可靠，内部采取南芯半导体SC8813主控芯片，赛普拉斯CYPD3171快充协议IC和天钰FP6601Q快充协议IC等，用料踏实。此外利用三颗QM2542N电池保护管和SOT23电池保护IC组成的电池保护板对电芯进行保护，电容和电感等均有注胶进行固定，数据脚均有ESD进行静电防护，更加提高可靠性。
