如果有什么缺点或者不对，欢迎各位大佬指示。

图片来源于网络

本日是 4N35 光耦合器，紧张因此下几个方面：

4N35 是一款适用于一样平常运用的光耦合器，由一个红外 LED 灯和一个 NPN 光电晶体管组成。

4N35 利用 6 引脚 DIP 封装。
相应韶光常日为 3 µs，输入电流为 10 mA 时的最小 CTR 为 100%。

4N35 光耦合器

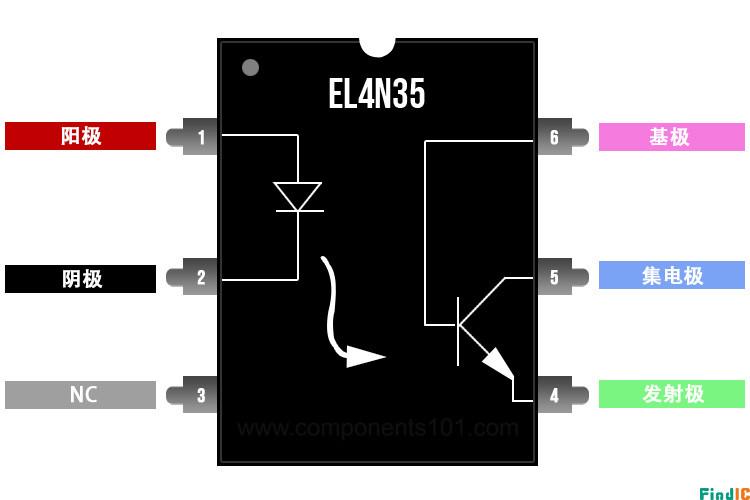

4N35 光耦合器引脚排列图

4N35 光耦合器引脚排列图

4N35 光耦合器

1、4N35 电路模型

4N35 电路模型

2、4N35 封装图

4N35 封装图

3、4N35 3D 模型图

4N35 3D 模型图

4N35 特色参数（来源于采芯网）

要利用 4N35 非常大略，就像上面说的，4N35 包含两个部分或组件，一个 IRLED 和一个光电晶体管。
LED 阳极引脚可以连接到你正在操作或事情的设备（例如任何 IC 或微掌握器）的输出和阴极 LED 的引脚应与该设备的接地连接，就和正常的 LED 一样。

例如：你也须要利用限流电阻，当设备的输出变成高电平时，LED 将打开，并且光电晶体管检测到红外光，使其饱和或打开，因此集电极和发射极引脚将短路，因此任何与引脚连接的导线4 和 5 将相互连接，内部光电晶体管也可以像普通 BJT 晶体管一样进行掌握。

下图为利用 4N35 光耦合器构建 的光耦电路。

光耦合电路的事情事理

这里在光耦合器电路的输入侧放置了一个拨动开关，可以打开和关闭电路。
除非红外 LED 亮起，否则光耦合器无法事情，我们可以通过打开或关闭红外 LED 打开和关闭电路。
这就掌握了全体电路。

在输出端，由于有电气隔离，我们须要放置一个电源，以便负载。
在这种情形下，LED 可以打开。
因此，我们将 3V 电源连接到集电极，这会打开 LED。

下图为 面包板上的光耦合电路。

面包板上的光耦合电路

如果还不足明显的话，就看下面这个电路，事理实在类似：

光电耦合器的事情事理图

红外 LED 的阳极（引脚 1）和阴极（引脚 2）引脚将分别连接到逻辑输入和接地。
集电极引脚（引脚 5）利用电阻器上拉，输出设备连接到另一端。
在我们的案例中，我们连接了一个输出探针来监控输出。
发射器引脚（引脚 4）要接地。

把稳：不要将发射器和阴极引脚连接到同一地，由于它们是用来隔离的。

下图为光耦合电路事情事理动图：

耦合电路的动图

事情事理：当 IR LED 供应逻辑 0 输入时，LED 将处于关闭状态，不会触发晶体管，我们将收到的输出是集电极 - 发射极度子上的高电平。
当 LED 供应逻辑 1 时，LED 将打开并触发晶体管并短路集电极 - 发射极结，我们将在输出端收到 0。

把稳：集电极-发射极电压最高可设置为 30V。

1、4N35 构建电机电路

电机电路必须保护微掌握器免受来自 PWM 驱动的直流电机的电压尖峰的影响。

4N35 将 MCU 与电机完备隔离。
1N4001 缓冲二极管为来自电机的反极性尖峰供应接地路径，与 1N4001 并联的电容为更高频率噪声供应接地路径。

该电路中的某些组件须要进行反复试验，才能确定详细的值。
连接到 4N35 基极的电阻应设置为最佳低落韶光，可能约为 1MOhm。
与电机并联的电容是陶瓷的（电解太慢），该当从 ~0.1uF 的值开始。
如果仿照输入上有太多尖峰噪声，可以增加该值。

4N35 构建电机电路

限定 PWM 频率的是 4N35 的带宽，该设备的带宽很低，因此我们将利用大约 1kHz 的 PWM 频率。

2、电机掌握电路

利用光耦的电机掌握电路如下所示：

电机掌握电路

你可以在上面的电路图中看到，光耦的引脚 1 和 2 通过开关和电阻连接到直流电源。
电机通过 双向可控硅连接到互换电源，此处光耦合器用于触发双向可控硅。

当我们打开开关时，光耦合器内的 LED 将打开，光芒落在晶体管上。
当晶体管开始导通时，双向可控硅 将被触发，因此电机将打开。

高压互换电路和低压直流电路通过光耦合器相互隔离。

3、其他运用

以上便是本日的内容，大家记得关注，给我点赞哦，欢迎大家在评论区留言，请各位大佬多多指教。
